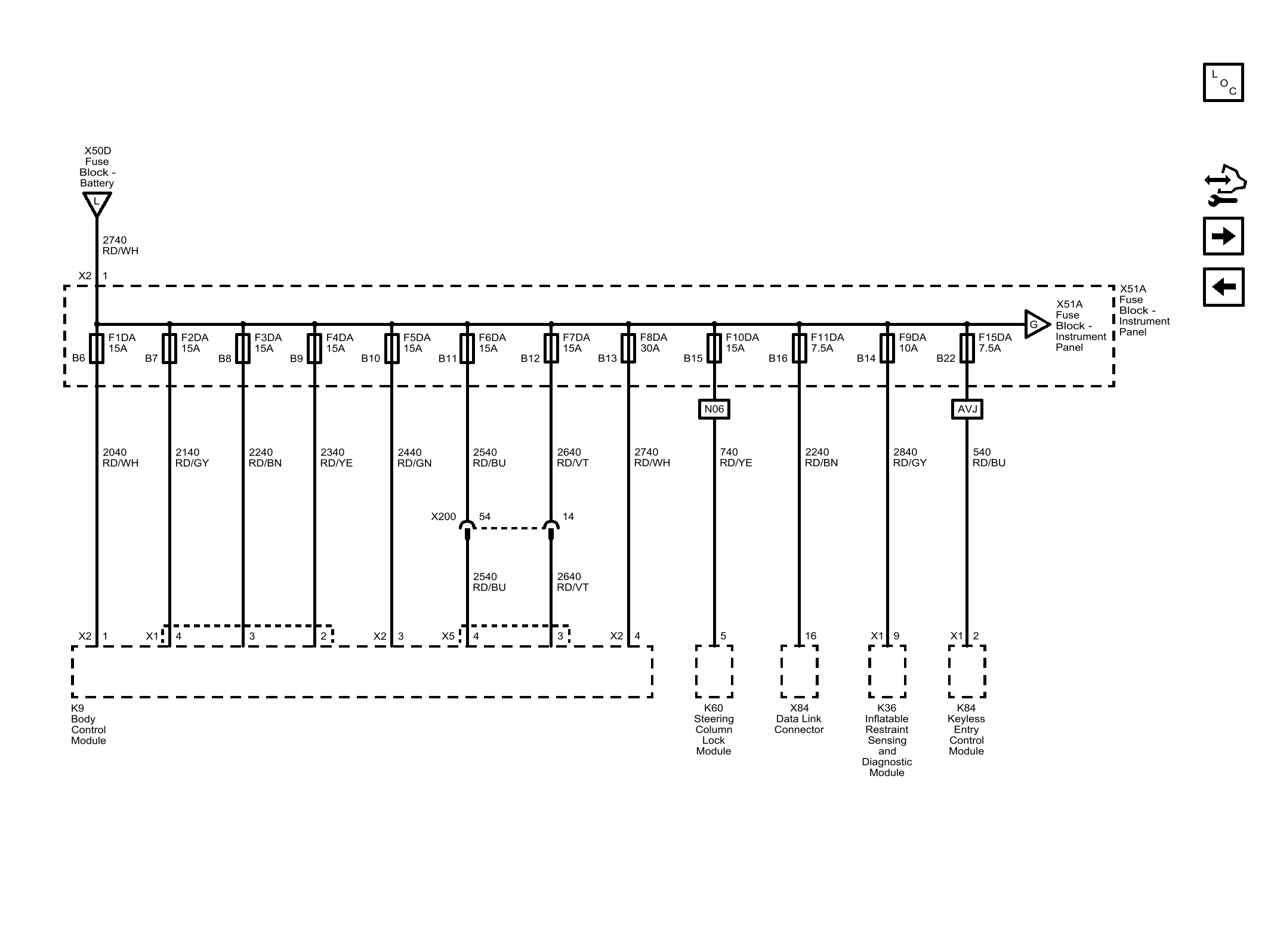

F1DA, F2DA, F3DA, F4DA, F5DA, F6DA, F7DA, F8DA, F9DA, F10DA, F11DA and F15DA Fuses
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2040 | Battery Positive Voltage |
| 2040_RD/WH | 2040 RD/WH |
| 2340 | Battery Positive Voltage |
| 2340_RD/YE | 2340 RD/YE |
| CAV_2 | 2 |
| 2440 | Battery Positive Voltage |
| 2440_RD/GN | 2440 RD/GN |
| CAV_3 | 3 |
| 2740 | Battery Positive Voltage |
| CAV_B6 | B6 |
| CAV_B7 | B7 |
| CAV_B8 | B8 |
| CAV_B9 | B9 |
| CAV_B10 | B10 |
| 2540 | Battery Positive Voltage |
| 2540_RD/BU | 2540 RD/BU |
| CAV_B11 | B11 |
| 2740_RD/WH | 2740 RD/WH |
| 2140 | Battery Positive Voltage |
| 2140_RD/GY | 2140 RD/GY |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_3 | 3 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| CAV_4 | 4 |
| 2640 | Battery Positive Voltage |
| 2640_RD/VT | 2640 RD/VT |
| CAV_B12 | B12 |
| 2740_RD/WH | 2740 RD/WH |
| CAV_B13 | B13 |
| CONN_X2 | X2 |
| CAV_4 | 4 |
| CONN_X5 | X5 |
| CAV_3 | 3 |
| CAV_4 | 4 |
| CONN_X2 | X2 |
| 2540_RD/BU | 2540 RD/BU |
| 2640_RD/VT | 2640 RD/VT |
| CAV_B15 | B15 |
| CAV_B16 | B16 |
| 2240_RD/BN | 2240 RD/BN |
| CAV_16 | 16 |
| CAV_B14 | B14 |
| 2840 | Battery Positive Voltage |
| 2840_RD/GY | 2840 RD/GY |
| CAV_9 | 9 |
| CAV_B22 | B22 |
| CONN_X1 | X1 |
| CONN_X1 | X1 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 740 | Battery Positive Voltage |
| 740_RD/YE | 740 RD/YE |
| CAV_5 | 5 |
| N06 | STEERING COLUMN LOCK-ELECTRICAL |
| 540 | Battery Positive Voltage |
| 540_RD/BU | 540 RD/BU |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| X200 | X200 |
| CAV_54 | 54 |
| CAV_14 | 14 |
| F1DA | F1DA 15A |
| F2DA | F2DA 15A |
| F3DA | F3DA 15A |
| F5DA | F5DA 15A |
| F4DA | F4DA 15A |
| L_REF | L |
| F6DA | F6DA 15A |
| F7DA | F7DA 15A |
| F8DA | F8DA 30A |
| F10DA | F10DA 15A |
| F11DA | F11DA 7.5A |
| F9DA | F9DA 10A |
| F15DA | F15DA 7.5A |
| G_REF | G |
| X200 | X200 |
| X50D | X50D Fuse Block - Battery |
| X84 | X84 Data Link Connector |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module (LHD) |
| X51A | X51A Fuse Block - Instrument Panel |
| X51A | X51A Fuse Block - Instrument Panel |
| K60 | K60 Steering Column Lock Module (AVJ) |
| K84 | K84 Keyless Entry Control Module (AVJ) |
| K9 | K9 Body Control Module |
