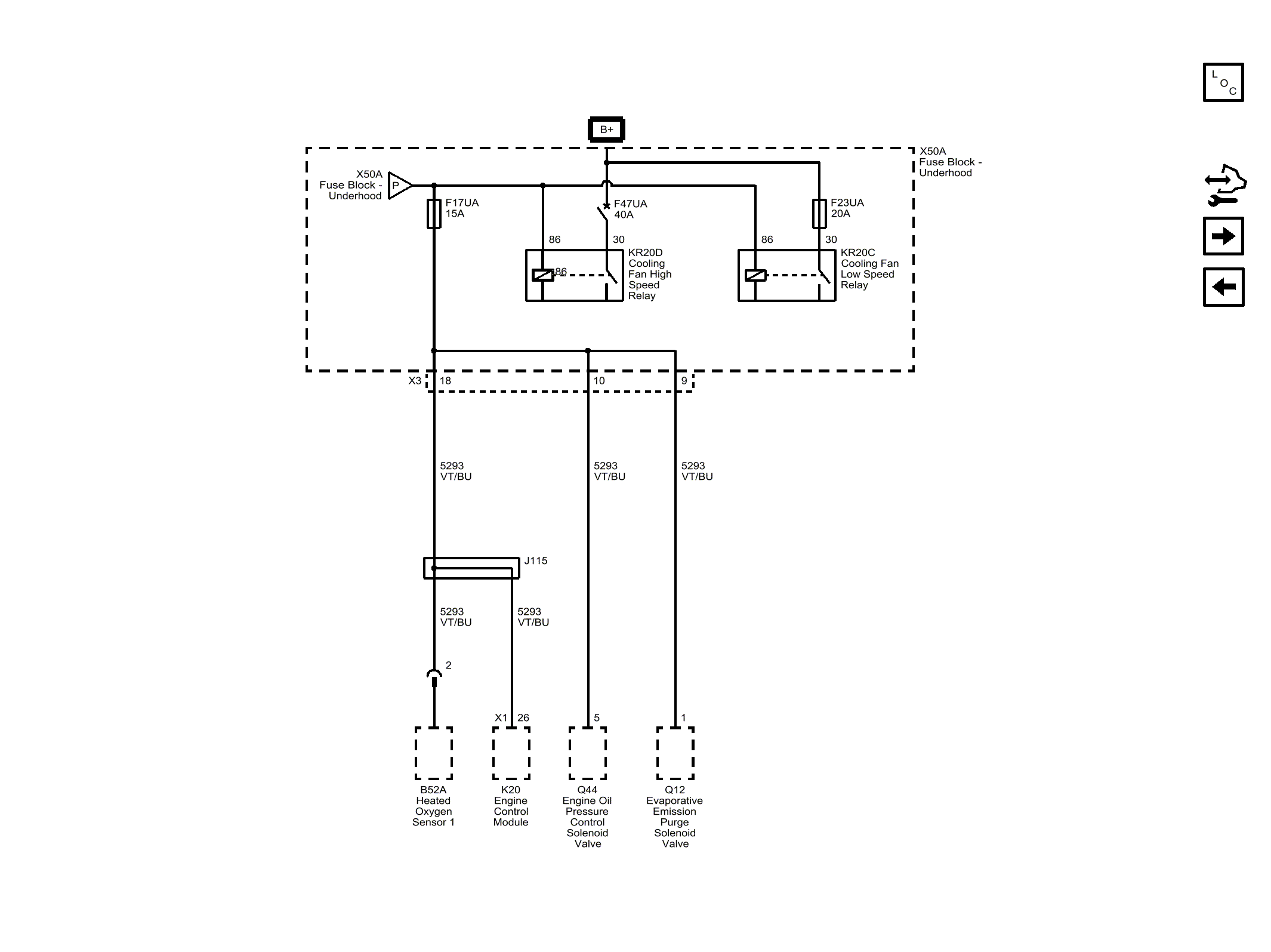

F17UA and F23UA Fuses and F47UA Circuit Breaker
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5293 | Powertrain Main Relay Fused Supply 4 |
| 5293_VT/BU | 5293 VT/BU |
| CAV_18 | 18 |
| CONN_X3 | X3 |
| CAV_2 | 2 |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| CAV_26 | 26 |
| CONN_X1 | X1 |
| CAV_10 | 10 |
| CAV_5 | 5 |
| CAV_9 | 9 |
| CAV_1 | 1 |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| CAV_86 | 86 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| F17UA | F17UA 15A |
| F23UA | F23UA 20A |
| P_REF | P |
| F47UA | F47UA 40A |
| J115 | J115 |
| KR20D | KR20D Cooling Fan High Speed Relay |
| KR20C | KR20C Cooling Fan Low Speed Relay |
| X50A | X50A Fuse Block - Underhood |
| B52A | B52A Heated Oxygen Sensor 1 |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| Q44 | Q44 Engine Oil Pressure Control Solenoid Valve |
| Q12 | Q12 Evaporative Emission Purge Solenoid Valve |
| X50A | X50A Fuse Block - Underhood |
