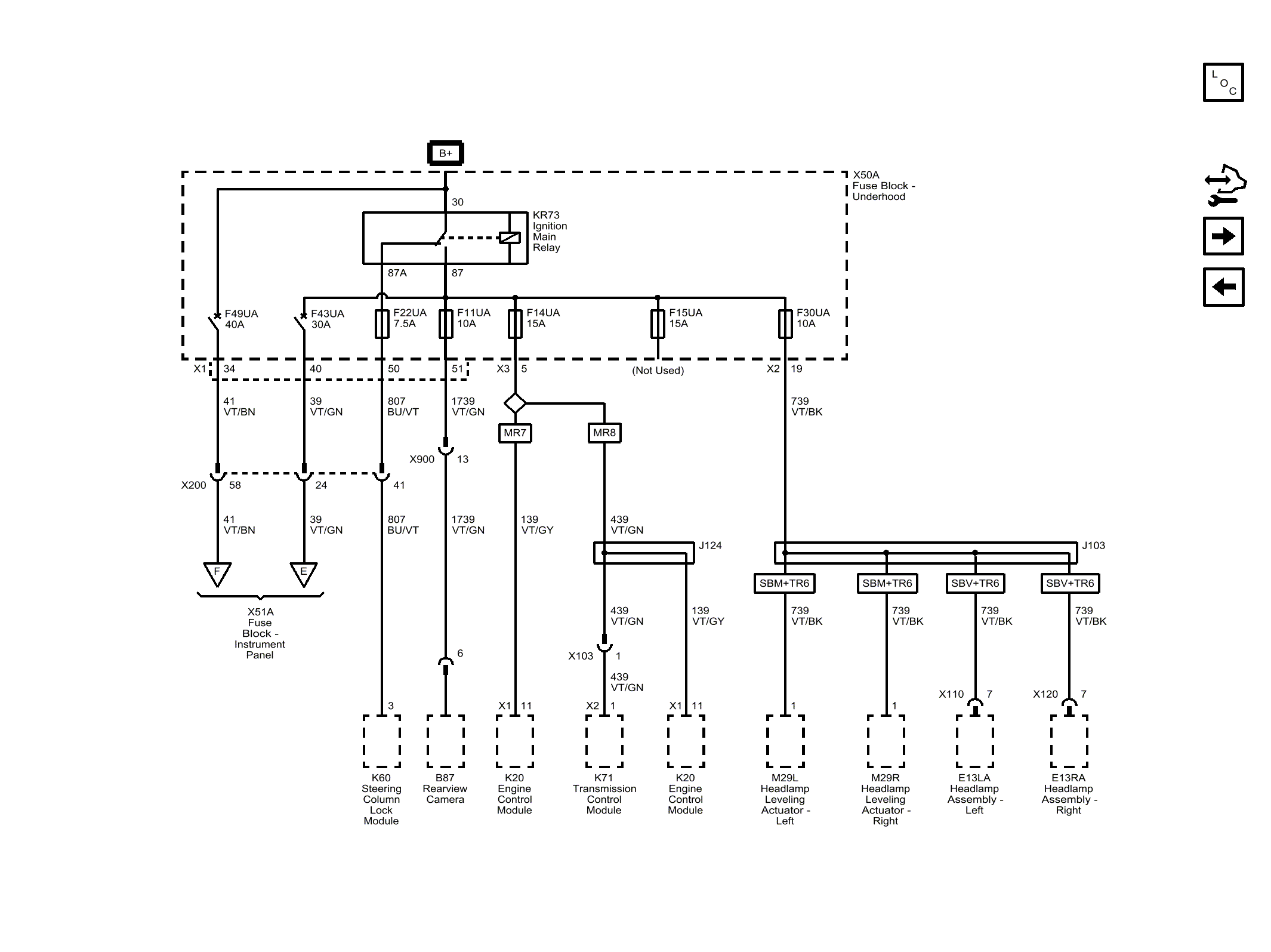

F11UA, F14UA, F15UA, F22UA and F30UA Fuses and F43UA, F44UA and F49UA Circuit Breaker
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1739 | Run/Crank Ignition 1 Voltage |
| 1739_VT/GN | 1739 VT/GN |
| CAV_51 | 51 |
| CAV_6 | 6 |
| 139 | Run/Crank Ignition 1 Voltage |
| 139_VT/GY | 139 VT/GY |
| CAV_5 | 5 |
| CAV_11 | 11 |
| CAV_13 | 13 |
| 1739_VT/GN | 1739 VT/GN |
| CONN_X1 | X1 |
| CAV_3 | 3 |
| 807_BU/VT | 807 BU/VT |
| 739 | Run/Crank Ignition 1 Voltage |
| 739_VT/BK | 739 VT/BK |
| 739_VT/BK | 739 VT/BK |
| 41 | Run Ignition 3 Voltage |
| 41_VT/BN | 41 VT/BN |
| CAV_34 | 34 |
| 41_VT/BN | 41 VT/BN |
| CAV_7 | 7 |
| CAV_7 | 7 |
| CONN_X3 | X3 |
| CAV_50 | 50 |
| 807_BU/VT | 807 BU/VT |
| 139_VT/GY | 139 VT/GY |
| CAV_11 | 11 |
| CONN_X1 | X1 |
| 439_VT/GN | 439 VT/GN |
| 439_VT/GN | 439 VT/GN |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 439_VT/GN | 439 VT/GN |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_87A | 87A |
| MR7 | TRANSMISSION-MAN 5 SPD, 180MM, Y4M HD+, 1ST 3.636, 2ND 1.864, 3RD 1.242, 4TH 0.946, 5TH 0.756 |
| 439 | Run/Crank Ignition 1 Voltage |
| CAV_1 | 1 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| 739_VT/BK | 739 VT/BK |
| 739_VT/BK | 739 VT/BK |
| CAV_1 | 1 |
| CAV_1 | 1 |
| SBM | - |
| TR6 | - |
| SBV | - |
| TR6 | - |
| SBV | - |
| TR6 | - |
| 39 | Run/Crank Ignition 1 Voltage |
| CAV_40 | 40 |
| 39_VT/GN | 39 VT/GN |
| 39_VT/GN | 39 VT/GN |
| 739_VT/BK | 739 VT/BK |
| CAV_19 | 19 |
| CONN_X2 | X2 |
| SBM | - |
| TR6 | - |
| CONN_X1 | X1 |
| X200 | X200 |
| CAV_58 | 58 |
| CAV_24 | 24 |
| CAV_41 | 41 |
| F11UA | F11UA 10A |
| F14UA | F14UA 15A |
| F22UA | F22UA 7.5A |
| X900 | X900 |
| F15UA | F15UA 15A |
| F_REF | F |
| X120 | X120 |
| X110 | X110 |
| X103 | X103 |
| F49UA | F49UA 40A |
| E_REF | E |
| F43UA | F43UA 30A |
| F30UA | F30UA 10A |
| J103 | J103 |
| J124 | J124 |
| X200 | X200 |
| X50A | X50A Fuse Block - Underhood |
| KR73 | KR73 Ignition Main Relay |
| B87 | B87 Rearview Camera (UVC) |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| E13LA | E13LA Headlamp Assembly - Left |
| E13RA | E13RA Headlamp Assembly - Right |
| K60 | K60 Steering Column Lock Module (AVJ) |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| K71 | K71 Transmission Control Module (MR8) |
| M29R | M29R Headlamp Leveling Actuator - Right |
| M29L | M29L Headlamp Leveling Actuator - Left |
| X51A | X51A Fuse Block - Instrument Panel |
