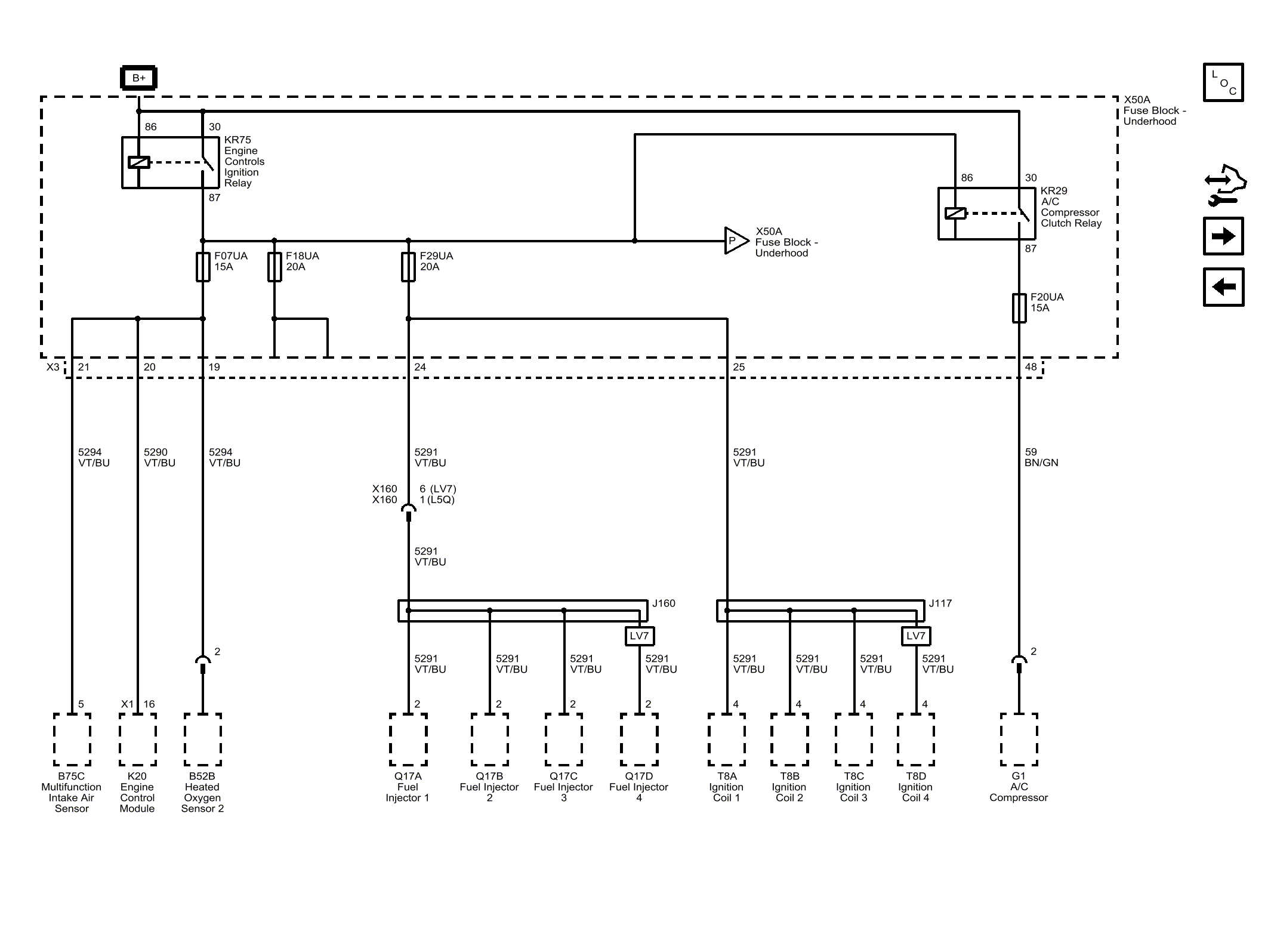

F07UA, F18UA, F20UA and F29UA Fuses
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5294 | Powertrain Main Relay Fused Supply 5 |
| 5294_VT/BU | 5294 VT/BU |
| CAV_19 | 19 |
| CAV_2 | 2 |
| 5290 | Powertrain Main Relay Fused Supply 1 |
| 5290_VT/BU | 5290 VT/BU |
| CAV_20 | 20 |
| 5294_VT/BU | 5294 VT/BU |
| CAV_21 | 21 |
| CONN_X3 | X3 |
| CAV_16 | 16 |
| CONN_X1 | X1 |
| CAV_5 | 5 |
| 59 | A/C Compressor Clutch Control |
| 59_BN/GN | 59 BN/GN |
| CAV_48 | 48 |
| CAV_2 | 2 |
| 5291 | Powertrain Main Relay Fused Supply 2 |
| 5291_VT/BU | 5291 VT/BU |
| CAV_24 | 24 |
| CAV_2 | 2 |
| CAV_2 | 2 |
| CAV_2 | 2 |
| 5291_VT/BU | 5291 VT/BU |
| 5291_VT/BU | 5291 VT/BU |
| 5291_VT/BU | 5291 VT/BU |
| CAV_1 | 1 |
| 5291_VT/BU | 5291 VT/BU |
| 5291_VT/BU | 5291 VT/BU |
| CAV_25 | 25 |
| CAV_4 | 4 |
| CAV_4 | 4 |
| CAV_4 | 4 |
| 5291_VT/BU | 5291 VT/BU |
| 5291_VT/BU | 5291 VT/BU |
| 5291_VT/BU | 5291 VT/BU |
| CAV_2 | 2 |
| 5291_VT/BU | 5291 VT/BU |
| LV7 | ENGINE-GAS, 4 CYL, L4, 1.4L, MFI, DOHC, VVT, ALUM, GEN 1, VAR 1 |
| CAV_4 | 4 |
| 5291_VT/BU | 5291 VT/BU |
| LV7 | ENGINE-GAS, 4 CYL, L4, 1.4L, MFI, DOHC, VVT, ALUM, GEN 1, VAR 1 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_6 | 6 |
| L5Q | ENGINE-GAS, 3 CYL, L3, 1.0L, MFI, ALUM, GEN 1, GMNA |
| LV7 | ENGINE-GAS, 4 CYL, L4, 1.4L, MFI, DOHC, VVT, ALUM, GEN 1, VAR 1 |
| F07UA | F07UA 15A |
| F18UA | F18UA 20A |
| F29UA | F29UA 20A |
| F20UA | F20UA 15A |
| P_REF | P |
| X160 | X160 |
| J160 | J160 |
| J117 | J117 |
| KR29 | KR29 A/C Compressor Clutch Relay |
| KR75 | KR75 Engine Controls Ignition Relay |
| X50A | X50A Fuse Block - Underhood |
| B52B | B52B Heated Oxygen Sensor 2 |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| B75C | B75C Multifunction Intake Air Sensor (L5Q or LV7) |
| X50A | X50A Fuse Block - Underhood |
| Q17A | Q17A Fuel Injector 1 |
| Q17B | Q17B Fuel Injector 2 |
| T8A | T8A Ignition Coil 1 (LQ5 or LV7) |
| T8B | T8B Ignition Coil 2 (LQ5 or LV7) |
| Q17C | Q17C Fuel Injector 3 |
| Q17D | Q17D Fuel Injector 4 (LV7) |
| T8C | T8C Ignition Coil 3 (LQ5 or LV7) |
| T8D | T8D Ignition Coil 4 (LV7) |
| G1 | G1 A/C Compressor |
