F05UA, F09UA, F10UA, F16UA, F21UA, F25UA, F26UA, F27UA, F28UA Fuses and F46UA Circuit Breaker
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

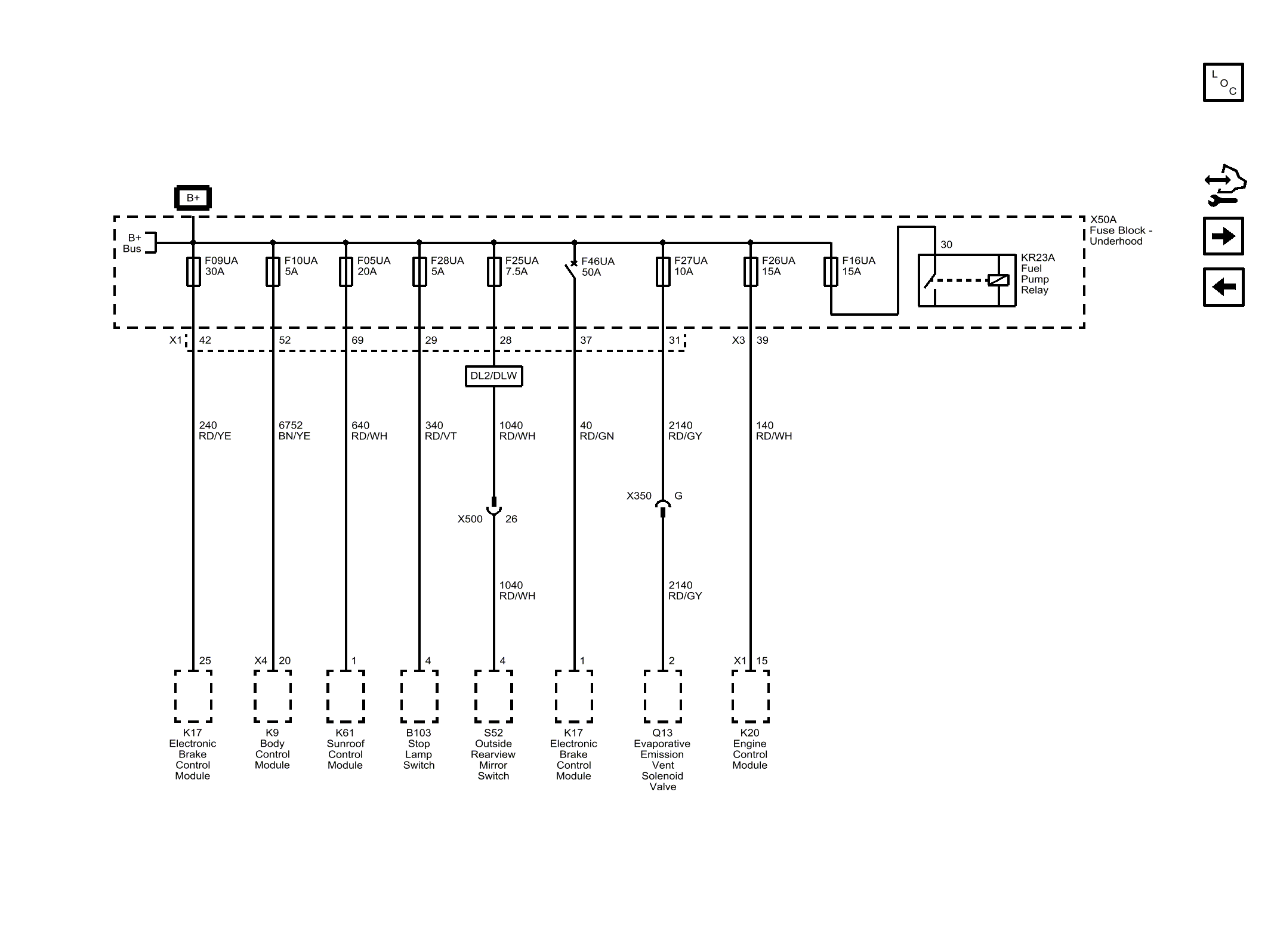

Fig 1: F05UA, F09UA, F10UA, F16UA, F21UA, F25UA, F26UA, F27UA, F28UA Fuses and F46UA Circuit Breaker
| Callout | Component Name |
|---|---|
| 240 | Battery Positive Voltage |
| 240_RD/YE | 240 RD/YE |
| CAV_25 | 25 |
| CAV_42 | 42 |
| CONN_X1 | X1 |
| 6752 | RVC Class 2 Serial Data |
| 6752_BN/YE | 6752 BN/YE |
| CAV_20 | 20 |
| CAV_52 | 52 |
| 640_RD/WH | 640 RD/WH |
| CAV_1 | 1 |
| CAV_69 | 69 |
| 140 | Battery Positive Voltage |
| 140_RD/WH | 140 RD/WH |
| CAV_15 | 15 |
| 340 | Battery Positive Voltage |
| 340_RD/VT | 340 RD/VT |
| CAV_4 | 4 |
| CAV_29 | 29 |
| 1040_RD/WH | 1040 RD/WH |
| CAV_4 | 4 |
| CAV_28 | 28 |
| CONN_X4 | X4 |
| CONN_X1 | X1 |
| CAV_26 | 26 |
| 1040_RD/WH | 1040 RD/WH |
| 40 | Battery Positive Voltage |
| 40_RD/GN | 40 RD/GN |
| CAV_1 | 1 |
| CAV_37 | 37 |
| CAV_30 | 30 |
| DL2 | MIRROR O/S-LH and RH, REMOTE CONTROL, ELECTRIC, HEATED, POWER FOLDING, TURN SIG IND, COLOR |
| DLW | MIRROR O/S-LH AND RH, REMOTE CONTROL, ELECTRIC, MANUAL FOLDING, HEATED |
| 2140 | Battery Positive Voltage |
| 2140_RD/GY | 2140 RD/GY |
| CAV_2 | 2 |
| CAV_31 | 31 |
| CAV_G | G |
| 2140_RD/GY | 2140 RD/GY |
| CAV_39 | 39 |
| CONN_X3 | X3 |
| F09UA | F09UA 30A |
| F10UA | F10UA 5A |
| F05UA | F05UA 20A |
| F26UA | F26UA 15A |
| F28UA | F28UA 5A |
| F25UA | F25UA 7.5A |
| X500 | X500 |
| F16UA | F16UA 15A |
| F27UA | F27UA 10A |
| X350 | X350 |
| F46UA | F46UA 50A |
| K17 | K17 Electronic Brake Control Module |
| K9 | K9 Body Control Module |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| B103 | B103 Stop Lamp Switch |
| S52 | S52 Outside Rearview Mirror Switch |
| K17 | K17 Electronic Brake Control Module |
| KR23A | KR23A Fuel Pump Relay |
| K61 | K61 Sunroof Control Module (CF5) |
| Q13 | Q13 Evaporative Emission Vent Solenoid Valve |
| X50A | X50A Fuse Block - Underhood |
