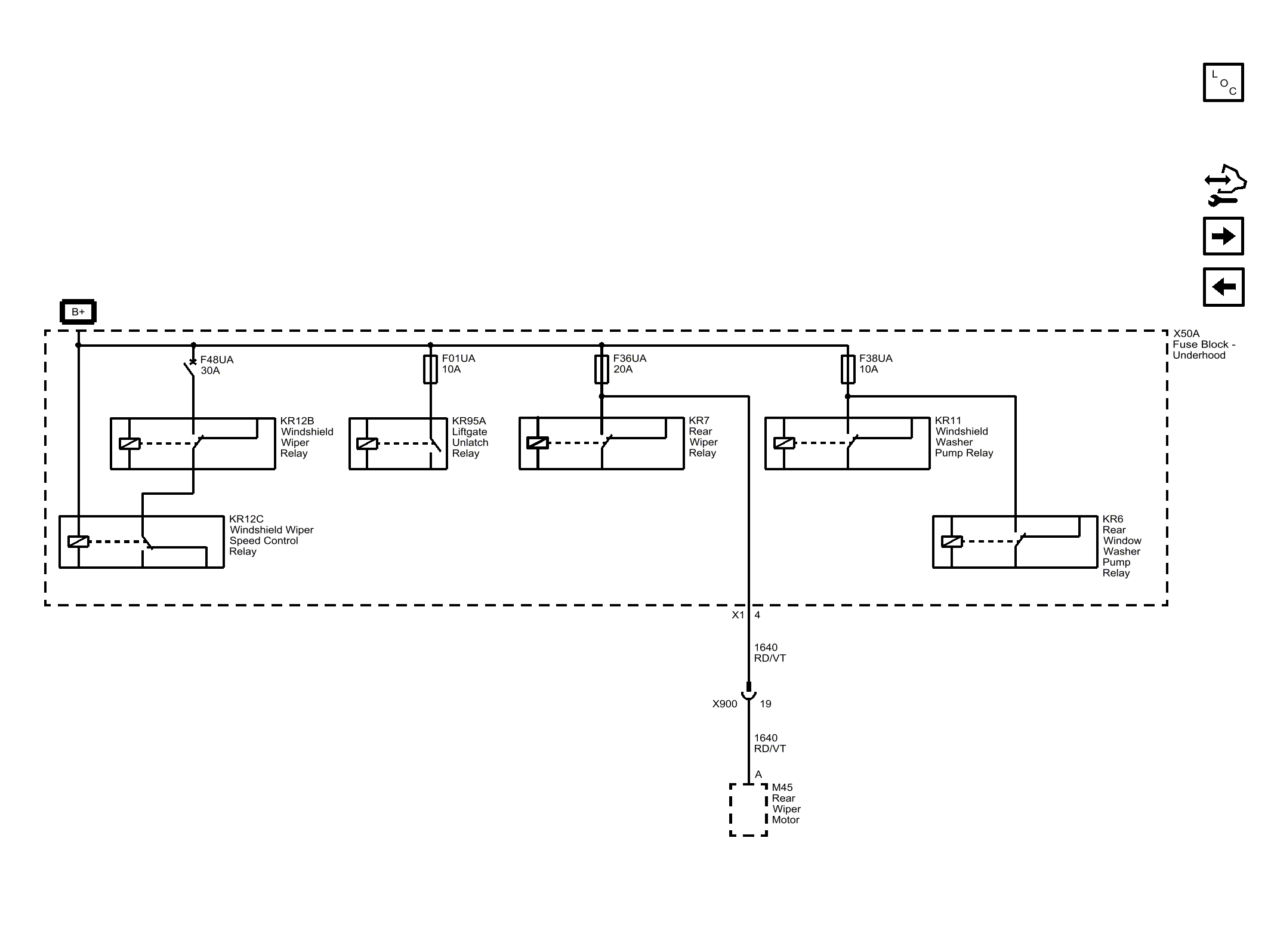

F01UA, F36UA and F38UA Fuses and F48UA Circuit Breaker
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1640 | Battery Positive Voltage |
| CAV_4 | 4 |
| CAV_A | A |
| 1640_RD/VT | 1640 RD/VT |
| CONN_X1 | X1 |
| CAV_19 | 19 |
| 1640_RD/VT | 1640 RD/VT |
| F36UA | F36UA 20A |
| F38UA | F38UA 10A |
| F01UA | F01UA 10A |
| X900 | X900 |
| F48UA | F48UA 30A |
| KR7 | KR7 Rear Wiper Relay |
| KR11 | KR11 Windshield Washer Pump Relay |
| KR6 | KR6 Rear Window Washer Pump Relay |
| KR12C | KR12C Windshield Wiper Speed Control Relay |
| KR95A | KR95A Liftgate Unlatch Relay |
| KR12B | KR12B Windshield Wiper Relay |
| X50A | X50A Fuse Block - Underhood |
| M45 | M45 Rear Wiper Motor (C25) |
