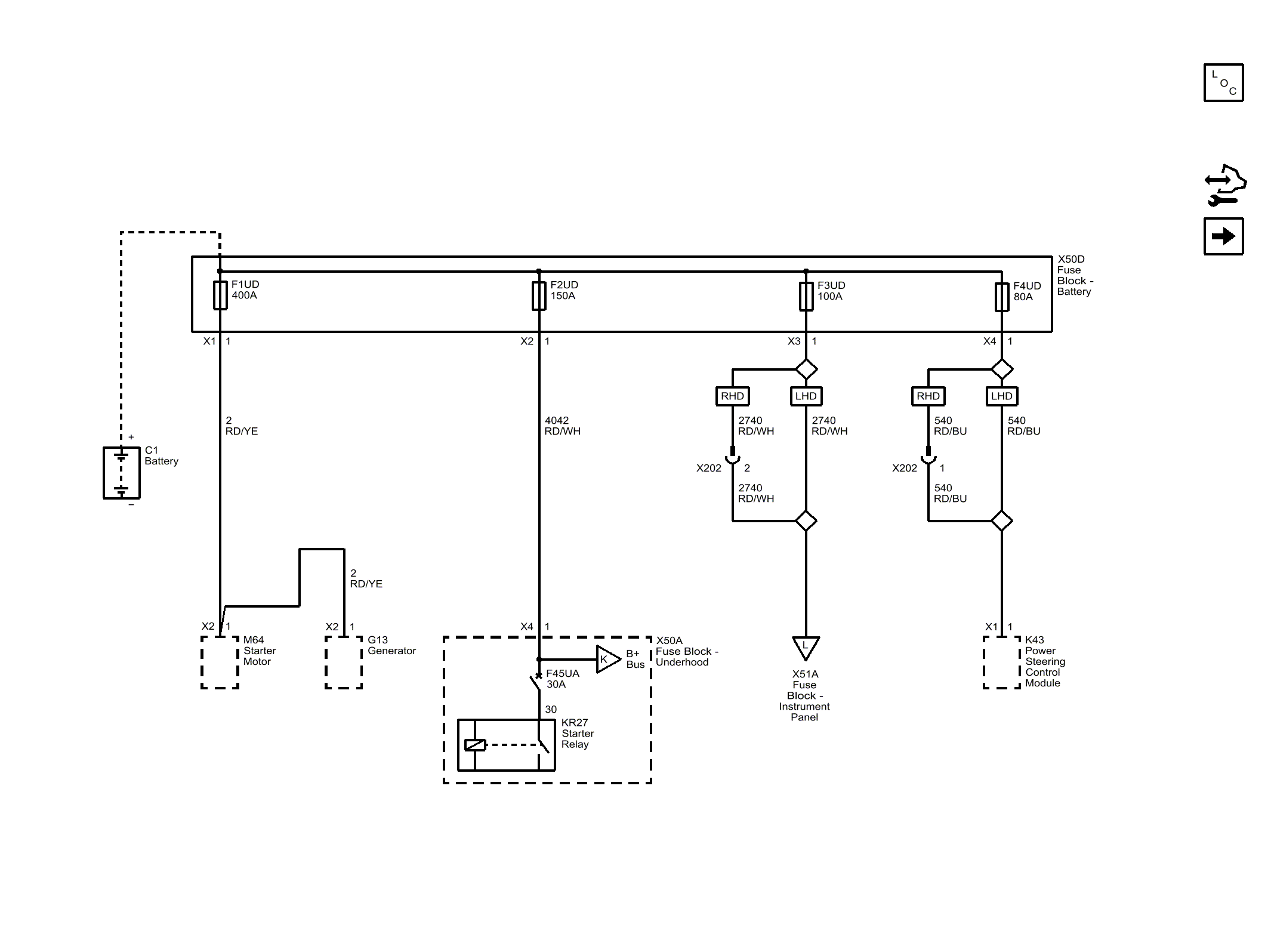

Battery Fuse Block
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2 | Battery Positive Voltage |
| CAV_1 | 1 |
| CONN_X4 | X4 |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_1 | 1 |
| CONN_X3 | X3 |
| 540 | Battery Positive Voltage |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_1 | 1 |
| CONN_X4 | X4 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 2_RD/YE | 2 RD/YE |
| 4042 | Battery Positive Voltage |
| 2_RD/YE | 2 RD/YE |
| 540_RD/BU | 540 RD/BU |
| 4042_RD/WH | 4042 RD/WH |
| 540_RD/BU | 540 RD/BU |
| 540_RD/BU | 540 RD/BU |
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| 2740_RD/WH | 2740 RD/WH |
| 2740_RD/WH | 2740 RD/WH |
| CAV_2 | 2 |
| CAV_1 | 1 |
| RHD | VEHICLE DRIVE-RIGHTHAND DRIVE |
| LHD | VEHICLE DRIVE-LEFTHAND DRIVE |
| RHD | VEHICLE DRIVE-RIGHTHAND DRIVE |
| LHD | VEHICLE DRIVE-LEFTHAND DRIVE |
| CAV_30 | 30 |
| L_REF | L |
| F1UD | F1UD 400A |
| F2UD | F2UD 150A |
| F3UD | F3UD 100A |
| F4UD | F4UD 80A |
| X202 | X202 |
| X202 | X202 |
| K_REF | K |
| F45UA | F45UA 30A |
| C1 | C1 Battery |
| X51A | X51A Fuse Block - Instrument Panel |
| K43 | K43 Power Steering Control Module |
| G13 | G13 Generator |
| M64 | M64 Starter Motor |
| X50D | X50D Fuse Block - Battery |
| KR27 | KR27 Starter Relay |
| X50A | X50A Fuse Block - Underhood |
