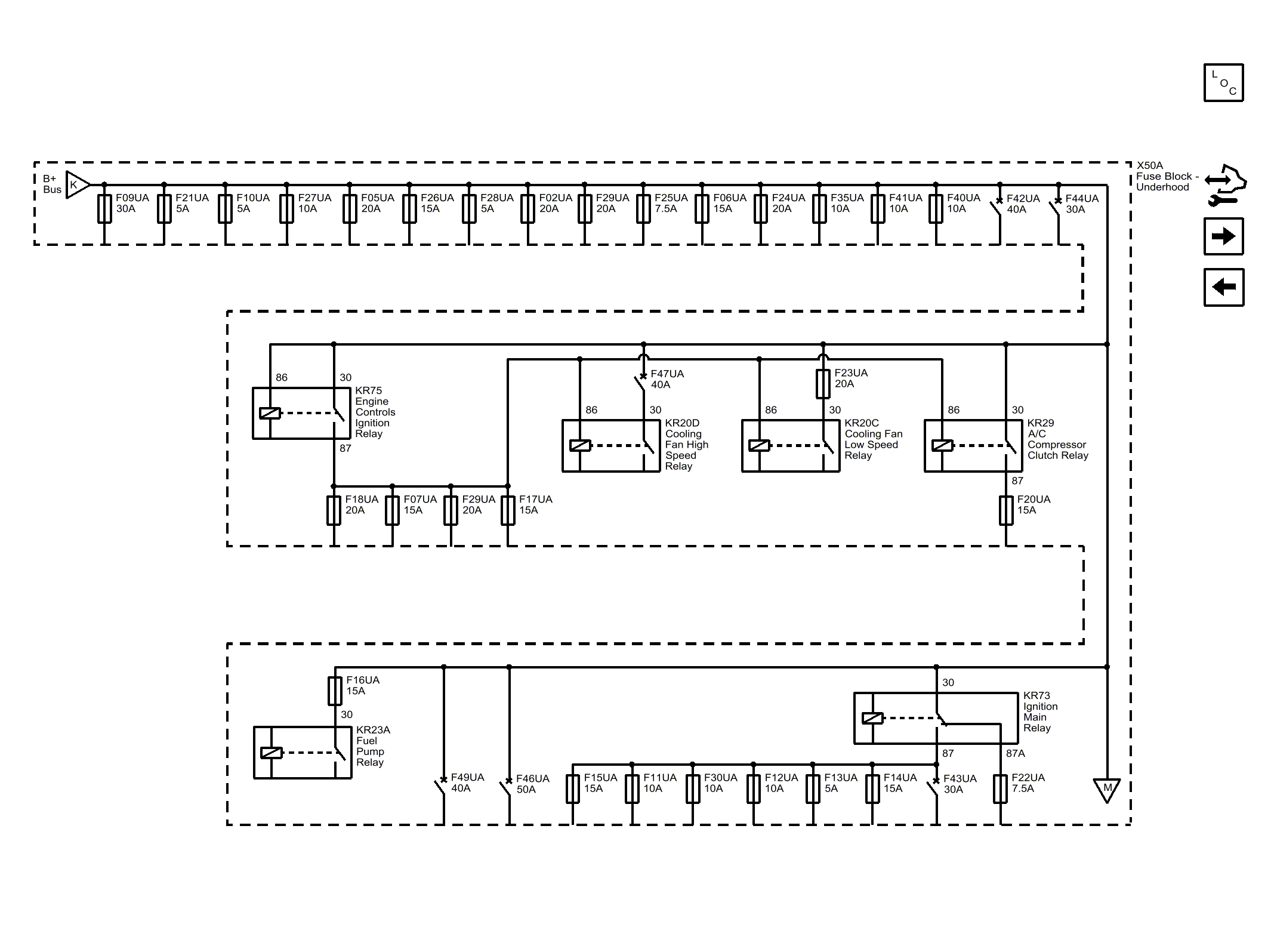

B+ Bus (1 of 2)
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_87A | 87A |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_30 | 30 |
| M_REF | M |
| K_REF | K |
| F09UA | F09UA 30A |
| F21UA | F21UA 5A |
| F10UA | F10UA 5A |
| F05UA | F05UA 20A |
| F26UA | F26UA 15A |
| F28UA | F28UA 5A |
| F02UA | F02UA 20A |
| F29UA | F29UA 20A |
| F25UA | F25UA 7.5A |
| F06UA | F06UA 15A |
| F41UA | F41UA 10A |
| F40UA | F40UA 10A |
| F18UA | F18UA 20A |
| F07UA | F07UA 15A |
| F29UA | F29UA 20A |
| F17UA | F17UA 15A |
| F20UA | F20UA 15A |
| F15UA | F15UA 15A |
| F11UA | F11UA 10A |
| F30UA | F30UA 10A |
| F12UA | F12UA 10A |
| F13UA | F13UA 5A |
| F14UA | F14UA 15A |
| F27UA | F27UA 10A |
| F23UA | F23UA 20A |
| F24UA | F24UA 20A |
| F35UA | F35UA 10A |
| F22UA | F22UA 7.5A |
| F16UA | F16UA 15A |
| F42UA | F42UA 40A |
| F44UA | F44UA 30A |
| F47UA | F47UA 40A |
| F43UA | F43UA 30A |
| F46UA | F46UA 50A |
| F49UA | F49UA 40A |
| KR73 | KR73 Ignition Main Relay |
| KR23A | KR23A Fuel Pump Relay |
| KR29 | KR29 A/C Compressor Clutch Relay |
| KR75 | KR75 Engine Controls Ignition Relay |
| KR20D | KR20D Cooling Fan High Speed Relay |
| KR20C | KR20C Cooling Fan Low Speed Relay |
| X50A | X50A Fuse Block - Underhood |
