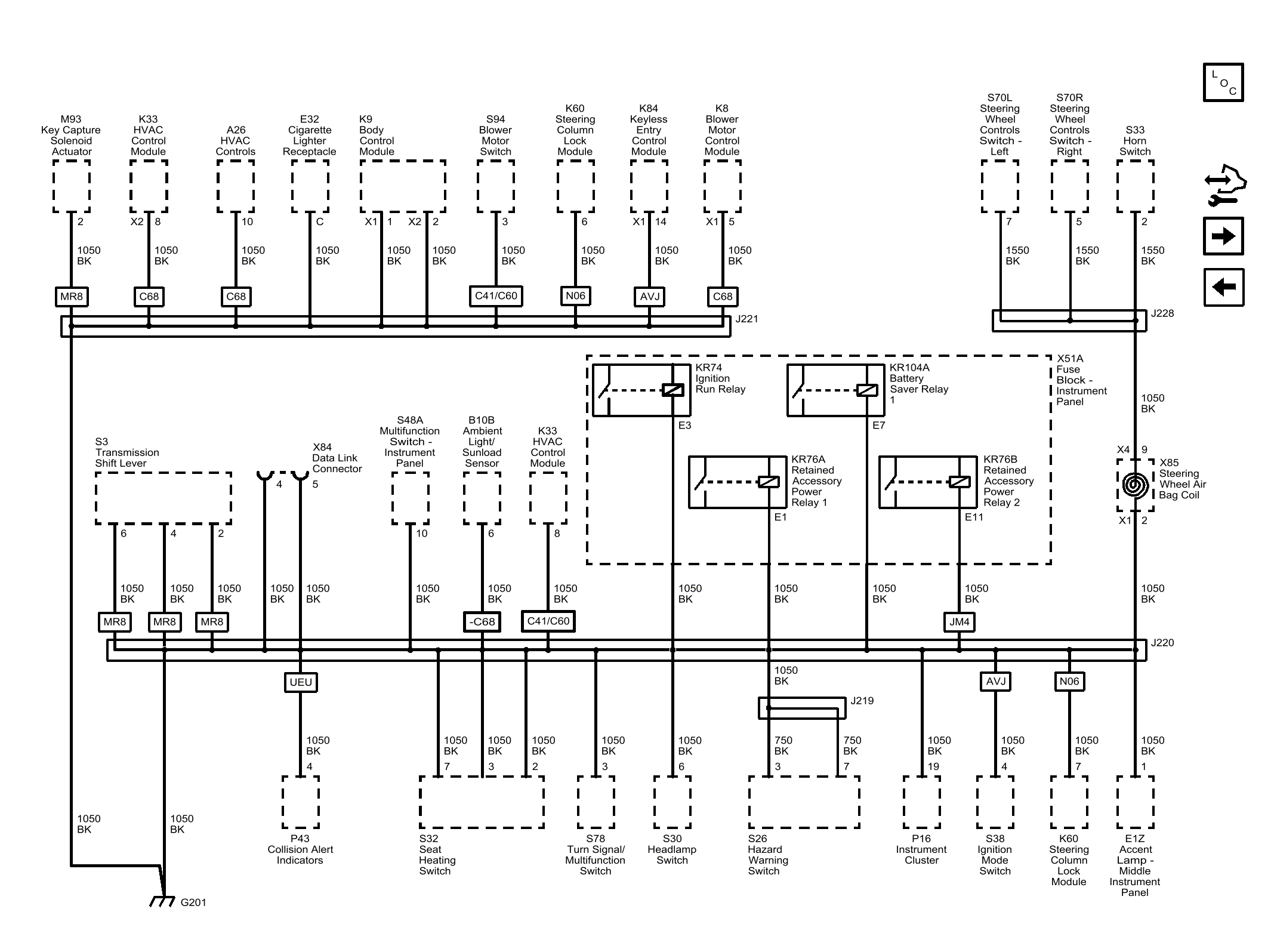

Ground Distribution Wiring Schematics: G201
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1050_BK | 1050 BK |
| 1050 | Ground |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| 750_BK | 750 BK |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_5 | 5 |
| CAV_4 | 4 |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_10 | 10 |
| CAV_6 | 6 |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| CAV_8 | 8 |
| C41 | HVAC SYSTEM-HEATER, OUTSIDE AIR, WITH FAN |
| C60 | HVAC SYSTEM-AIR CONDITIONER FRT, MAN CONTROLS |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_2 | 2 |
| CAV_3 | 3 |
| CAV_7 | 7 |
| CAV_3 | 3 |
| CAV_6 | 6 |
| CAV_3 | 3 |
| 1050_BK | 1050 BK |
| CAV_19 | 19 |
| 1050_BK | 1050 BK |
| CAV_E3 | E3 |
| CAV_E7 | E7 |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_E1 | E1 |
| CAV_5 | 5 |
| CONN_X1 | X1 |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| CAV_C | C |
| 1050_BK | 1050 BK |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| CAV_10 | 10 |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_2 | 2 |
| CONN_X2 | X2 |
| 1050_BK | 1050 BK |
| CAV_3 | 3 |
| C41 | HVAC SYSTEM-HEATER, OUTSIDE AIR, WITH FAN |
| C60 | HVAC SYSTEM-AIR CONDITIONER FRT, MAN CONTROLS |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_4 | 4 |
| UEU | SENSOR INDICATOR-FORWARD COLLISION ALERT |
| 1050_BK | 1050 BK |
| CAV_14 | 14 |
| CONN_X1 | X1 |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| CAV_7 | 7 |
| CAV_4 | 4 |
| 1050_BK | 1050 BK |
| CAV_6 | 6 |
| N06 | STEERING COLUMN LOCK-ELECTRICAL |
| N06 | STEERING COLUMN LOCK-ELECTRICAL |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| CAV_E11 | E11 |
| 1050_BK | 1050 BK |
| JM4 | BRAKE SYSTEM-PWR, FRT DISC, RR DRUM, CAST IRON, ANTILOCK, FRT ANDRR WHL |
| 1050_BK | 1050 BK |
| CAV_6 | 6 |
| 1050_BK | 1050 BK |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| CAV_8 | 8 |
| CONN_X2 | X2 |
| 1050_BK | 1050 BK |
| CAV_2 | 2 |
| 1050_BK | 1050 BK |
| CAV_4 | 4 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| 1050_BK | 1050 BK |
| CAV_2 | 2 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| 1050_BK | 1050 BK |
| CAV_6 | 6 |
| 1050_BK | 1050 BK |
| CAV_1 | 1 |
| 750_BK | 750 BK |
| CAV_7 | 7 |
| 1050_BK | 1050 BK |
| 750 | Ground |
| 1550_BK | 1550 BK |
| 1550 | Ground |
| 1550_BK | 1550 BK |
| 1550_BK | 1550 BK |
| CAV_7 | 7 |
| CAV_5 | 5 |
| CAV_2 | 2 |
| 1050_BK | 1050 BK |
| CAV_9 | 9 |
| CONN_X4 | X4 |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| 1050_BK | 1050 BK |
| 1050_BK | 1050 BK |
| G201 | G201 |
| J221 | J221 |
| J228 | J228 |
| J219 | J219 |
| J220 | J220 |
| S48A | S48A Multifunction Switch - Instrument Panel |
| B10B | B10B Ambient Light/Sunload Sensor |
| S78 | S78 Turn Signal/Multifunction Switch |
| S30 | S30 Headlamp Switch |
| P16 | P16 Instrument Cluster |
| X51A | X51A Fuse Block - Instrument Panel |
| KR74 | KR74 Ignition Run Relay |
| KR104A | KR104A Battery Saver Relay 1 |
| K8 | K8 Blower Motor Control Module (C68) |
| E32 | E32 Cigarette Lighter Receptacle |
| A26 | A26 HVAC Controls (C68) |
| S94 | S94 Blower Motor Switch (C41 or C60) |
| P43 | P43 Collision Alert Indicators (UEU or UFL) |
| K84 | K84 Keyless Entry Control Module (AVJ) |
| S38 | S38 Ignition Mode Switch (AVJ) |
| K60 | K60 Steering Column Lock Module (AVJ) |
| K60 | K60 Steering Column Lock Module (AVJ) |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| K33 | K33 HVAC Control Module (C41, C60 or C68) |
| K33 | K33 HVAC Control Module (C41, C60 or C68) |
| M93 | M93 Key Capture Solenoid Actuator (MR8) |
| E1Z | E1Z Accent Lamp - Middle Instrument Panel |
| K9 | K9 Body Control Module |
| S32 | S32 Seat Heating Switch (KA1) |
| S70L | S70L Steering Wheel Controls Switch - Left |
| S70R | S70R Steering Wheel Controls Switch - Right |
| S33 | S33 Horn Switch |
| X85 | X85 Steering Wheel Air Bag Coil |
| X84 | X84 Data Link Connector |
| S3 | S3 Transmission Shift Lever (MFQ or MR8) |
| S26 | S26 Hazard Warning Switch |
