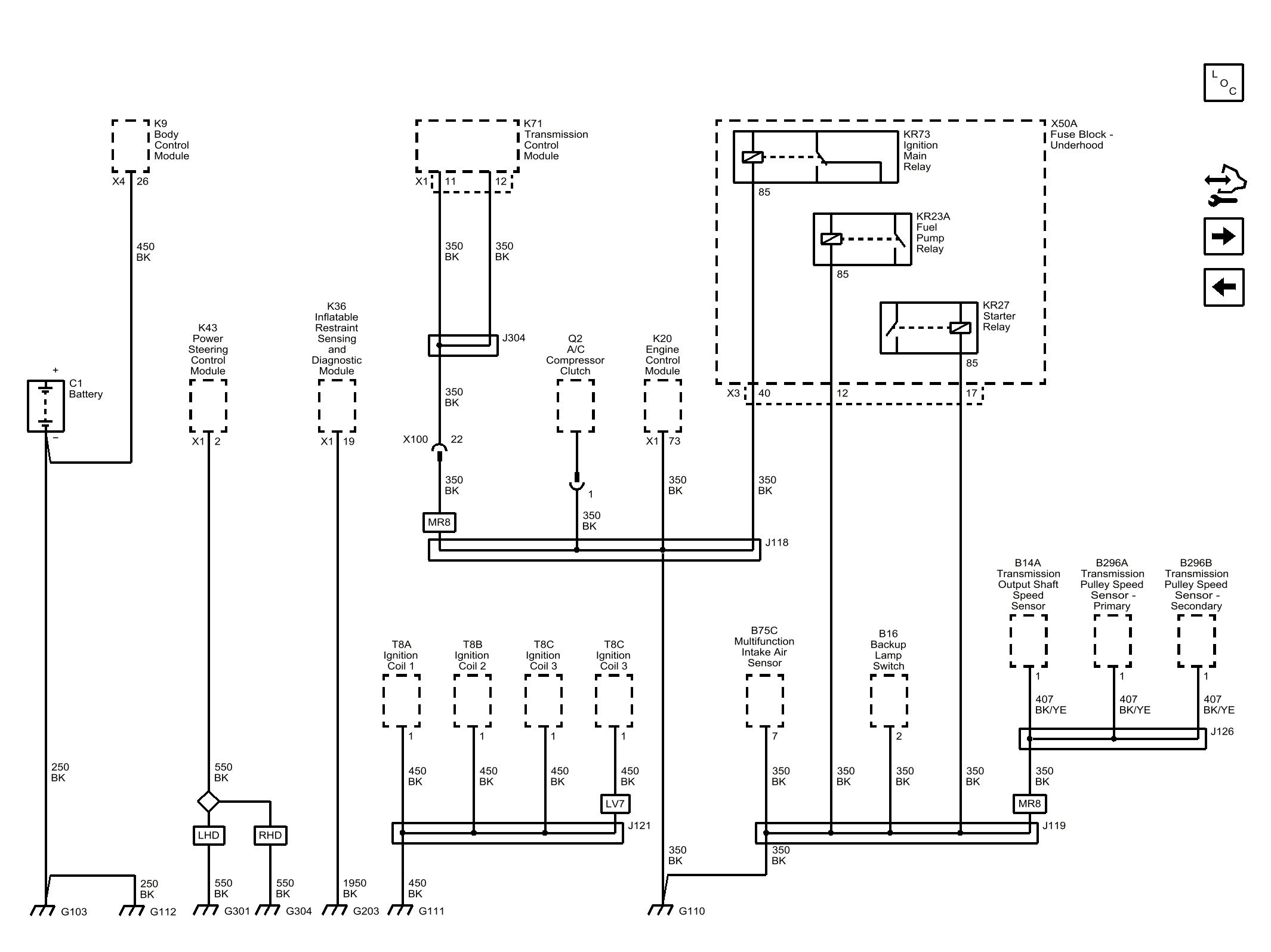

G103, G110, G111, G112, G203, G301 and G304
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_26 | 26 |
| CONN_X4 | X4 |
| 550 | Ground |
| 550_BK | 550 BK |
| 250 | Ground |
| 250_BK | 250 BK |
| 250_BK | 250 BK |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| 550_BK | 550 BK |
| 550_BK | 550 BK |
| LHD | VEHICLE DRIVE-LEFTHAND DRIVE |
| 450_BK | 450 BK |
| 450 | Ground |
| 450_BK | 450 BK |
| CAV_1 | 1 |
| 450_BK | 450 BK |
| CAV_1 | 1 |
| 450_BK | 450 BK |
| CAV_1 | 1 |
| 350_BK | 350 BK |
| CAV_73 | 73 |
| 350_BK | 350 BK |
| 350 | Ground |
| 350_BK | 350 BK |
| CAV_2 | 2 |
| 350_BK | 350 BK |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 350_BK | 350 BK |
| 350_BK | 350 BK |
| 350_BK | 350 BK |
| CAV_19 | 19 |
| CONN_X1 | X1 |
| 1950_BK | 1950 BK |
| 450_BK | 450 BK |
| CAV_1 | 1 |
| LV7 | ENGINE-GAS, 4 CYL, L4, 1.4L, MFI, DOHC, VVT, ALUM, GEN 1, VAR 1 |
| 407_BK/YE | 407 BK/YE |
| CAV_1 | 1 |
| 407 | Sensor Low Reference |
| 407_BK/YE | 407 BK/YE |
| CAV_1 | 1 |
| 407_BK/YE | 407 BK/YE |
| CAV_1 | 1 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| 350_BK | 350 BK |
| 450_BK | 450 BK |
| 350_BK | 350 BK |
| 350_BK | 350 BK |
| 350_BK | 350 BK |
| 350_BK | 350 BK |
| CAV_12 | 12 |
| CAV_11 | 11 |
| CONN_X1 | X1 |
| 1950 | Ground |
| CAV_85 | 85 |
| CAV_85 | 85 |
| CAV_85 | 85 |
| CAV_17 | 17 |
| CAV_12 | 12 |
| CAV_40 | 40 |
| 350_BK | 350 BK |
| RHD | VEHICLE DRIVE-RIGHTHAND DRIVE |
| CAV_1 | 1 |
| CONN_X3 | X3 |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| CAV_22 | 22 |
| 350_BK | 350 BK |
| G103 | G103 |
| G112 | G112 |
| G301 | G301 |
| G304 | G304 |
| G111 | G111 |
| G110 | G110 |
| G203 | G203 |
| J121 | J121 |
| J304 | J304 |
| X100 | X100 |
| J118 | J118 |
| J119 | J119 |
| J126 | J126 |
| C1 | C1 Battery |
| K9 | K9 Body Control Module |
| T8A | T8A Ignition Coil 1 (LQ5 or LV7) |
| T8B | T8B Ignition Coil 2 (LQ5 or LV7) |
| T8C | T8C Ignition Coil 3 (LQ5 or LV7) |
| B16 | B16 Backup Lamp Switch |
| B75C | B75C Multifunction Intake Air Sensor (L5Q or LV7) |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module (LHD) |
| K43 | K43 Power Steering Control Module |
| T8C | T8C Ignition Coil 3 (LQ5 or LV7) |
| B14A | B14A Transmission Output Shaft Speed Sensor (MR8) |
| X50A | X50A Fuse Block - Underhood |
| Q2 | Q2 A/C Compressor Clutch |
| K71 | K71 Transmission Control Module (MR8) |
| KR73 | KR73 Ignition Main Relay |
| KR23A | KR23A Fuel Pump Relay |
| KR27 | KR27 Starter Relay |
| B296A | B296A Transmission Pulley Speed Sensor - Primary (MR8) |
| B296B | B296B Transmission Pulley Speed Sensor - Secondary (MR8) |
