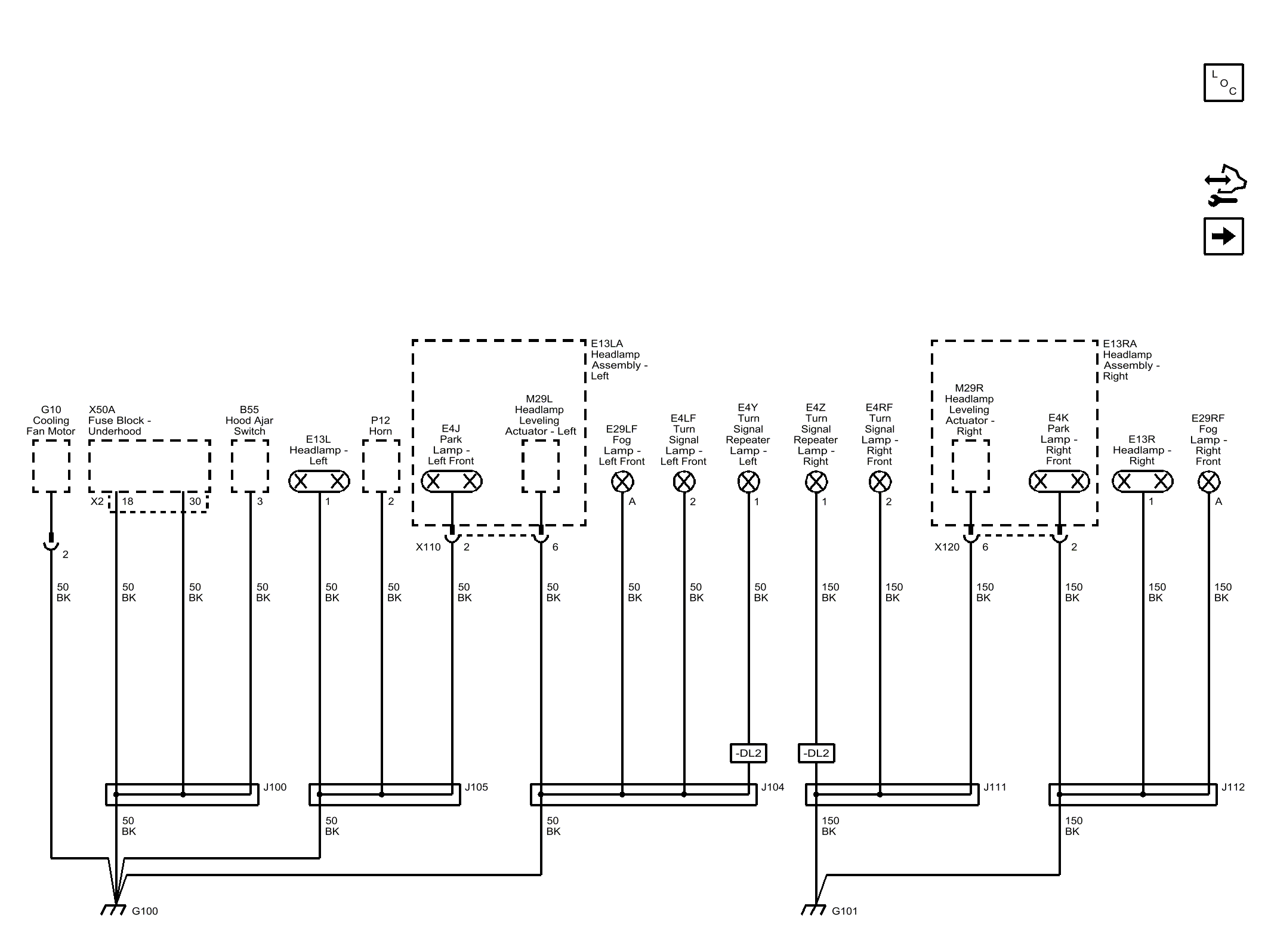

G100 and G101
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 50 | Ground |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| CAV_2 | 2 |
| 50_BK | 50 BK |
| CAV_1 | 1 |
| CAV_2 | 2 |
| CAV_A | A |
| CAV_1 | 1 |
| 50_BK | 50 BK |
| CAV_3 | 3 |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| 50_BK | 50 BK |
| CAV_2 | 2 |
| CAV_18 | 18 |
| CONN_X2 | X2 |
| CAV_30 | 30 |
| 150 | Ground |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| CAV_1 | 1 |
| CAV_2 | 2 |
| CAV_A | A |
| CAV_1 | 1 |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| 150_BK | 150 BK |
| 50_BK | 50 BK |
| DL2 | MIRROR O/S-LH and RH, REMOTE CONTROL, ELECTRIC, HEATED, POWER FOLDING, TURN SIG IND, COLOR |
| DL2 | MIRROR O/S-LH and RH, REMOTE CONTROL, ELECTRIC, HEATED, POWER FOLDING, TURN SIG IND, COLOR |
| X110 | X110 |
| CAV_2 | 2 |
| CAV_6 | 6 |
| X120 | X120 |
| CAV_6 | 6 |
| CAV_2 | 2 |
| G100 | G100 |
| G101 | G101 |
| J111 | J111 |
| J100 | J100 |
| J104 | J104 |
| J112 | J112 |
| J105 | J105 |
| X110 | X110 |
| X120 | X120 |
| M29L | M29L Headlamp Leveling Actuator - Left |
| E13RA | E13RA Headlamp Assembly - Right |
| M29R | M29R Headlamp Leveling Actuator - Right |
| E4Z | E4Z Turn Signal Repeater Lamp - Right |
| E4RF | E4RF Turn Signal Lamp - Right Front |
| E13R | E13R Headlamp - Right |
| E29RF | E29RF Fog Lamp - Right Front (T87) |
| G10 | G10 Cooling Fan Motor |
| B55 | B55 Hood Ajar Switch |
| E13L | E13L Headlamp - Left |
| P12 | P12 Horn |
| E29LF | E29LF Fog Lamp - Left Front (T87) |
| E4LF | E4LF Turn Signal Lamp - Left Front |
| E4Y | E4Y Turn Signal Repeater Lamp - Left |
| E4K | E4K Park Lamp - Right Front |
| E4J | E4J Park Lamp - Left Front |
| E13LA | E13LA Headlamp Assembly - Left |
| X50A | X50A Fuse Block - Underhood |
