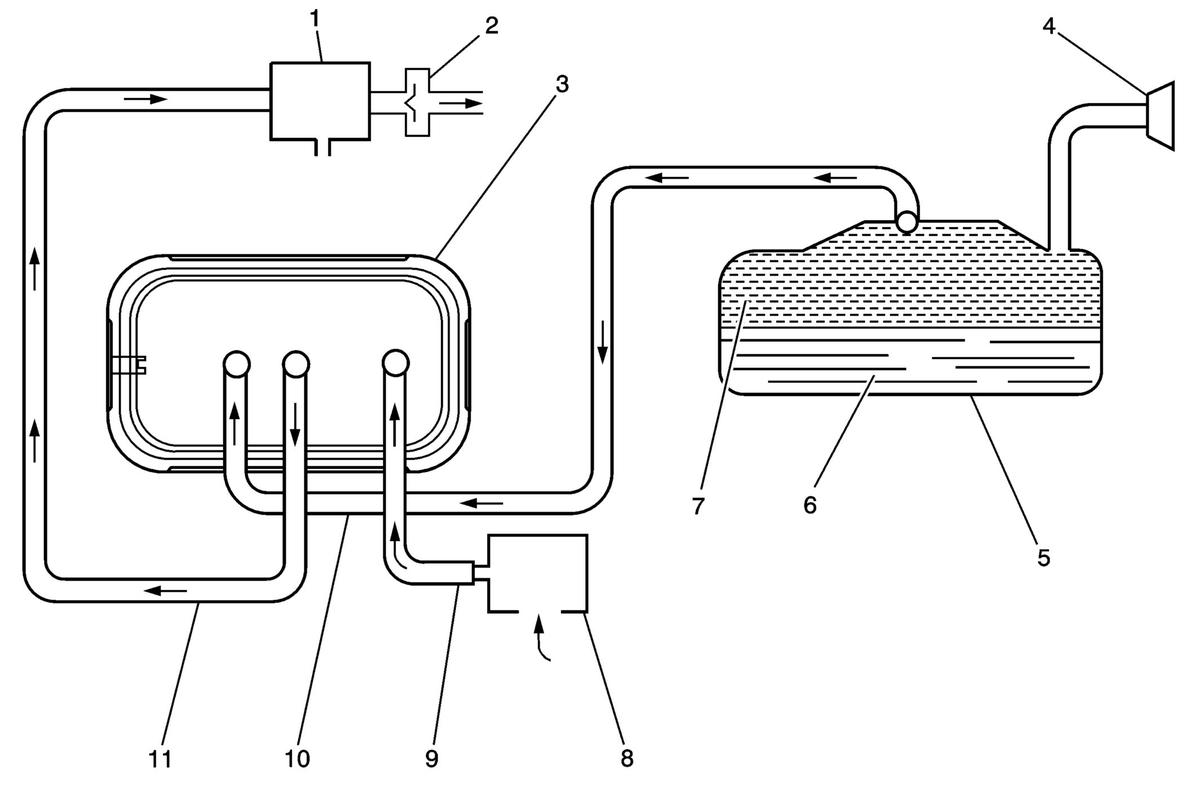

Typical Evaporative Emission (EVAP) System (Non Enhanced) Hose Routing Diagram
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | EVAP Canister Purge Solenoid Valve |
| 2 | Purge Tube Check Valve, Turbo-Charged Applications Only |
| 3 | EVAP Canister |
| 4 | Fuel Fill Cap/Fill Neck (Some Vehicles May Have A Capless Design) |
| 5 | Fuel Tank |
| 6 | Liquid Fuel |
| 7 | Fuel Vapor |
| 8 | EVAP Air Inlet |
| 9 | EVAP Vent Pipe |
| 10 | EVAP Vapor Pipe |
| 11 | EVAP Purge Pipe |
