Water Pump Housing Replacement (L5Q)
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

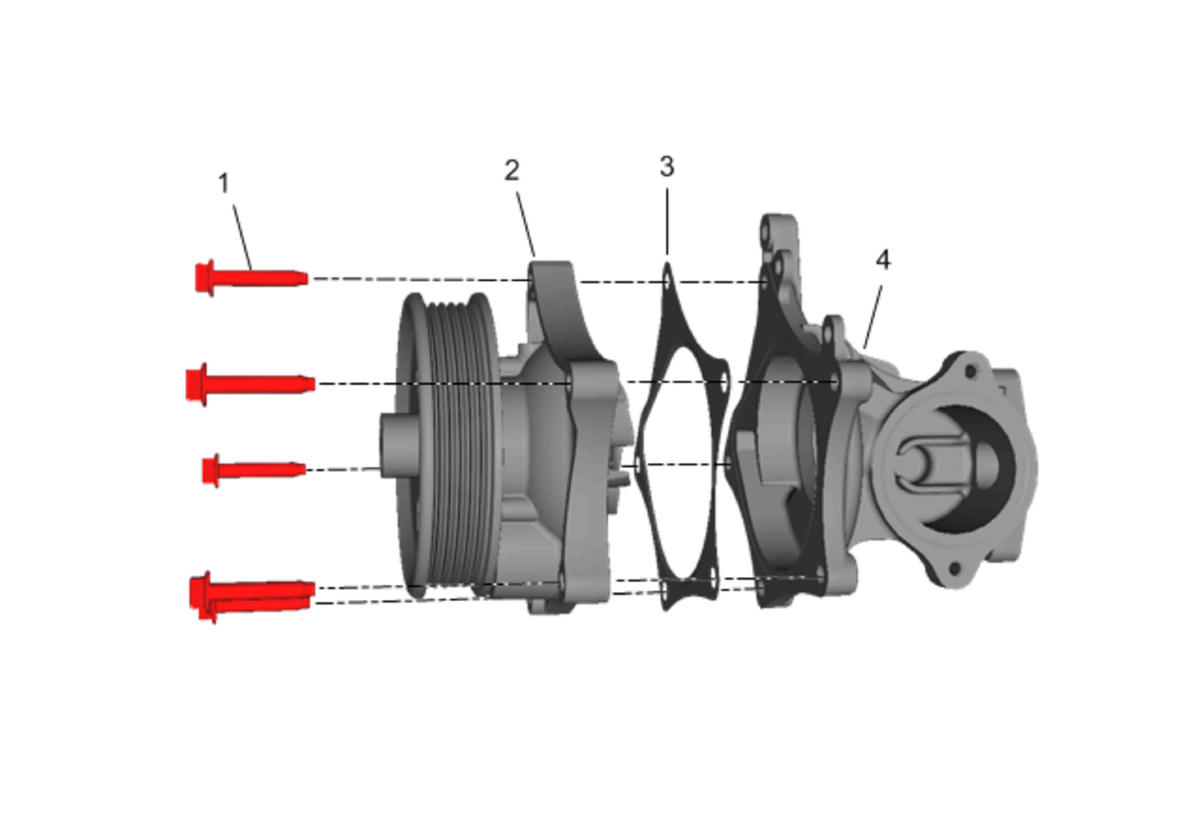

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the water pump. Refer to Water Pump Replacement (L5Q) . |
|
| 1 | Water Pump Pulley Bolt
CAUTION:
Refer to Fastener Caution
. Procedure Remove the water pump pulley bolts. Tighten 10 N.m (89 lb in) |
| 2 | Water Pump Pulley |
| 3 | Water Pump Housing Gasket
NOTE:
Install a new gasket.
|
| 4 | Water Pump Housing |
