S79D Window Switch - Driver (-A33)

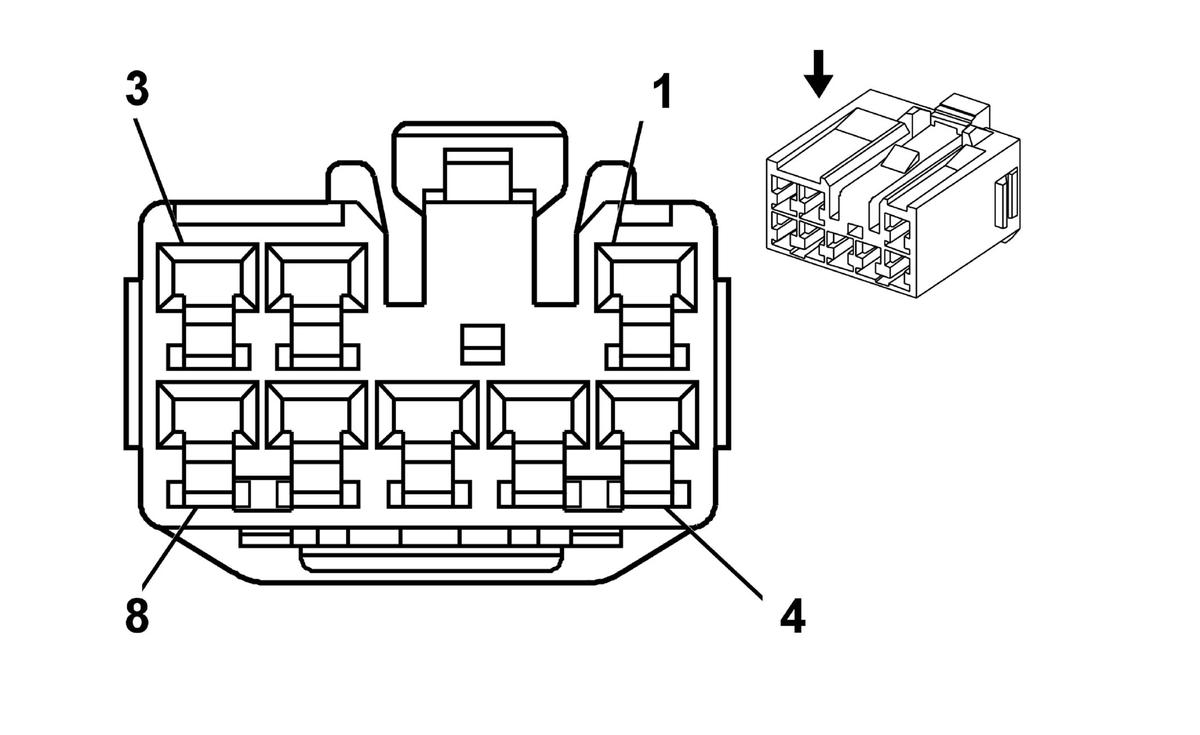

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-18 (BK) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 1.5 | BK | 750 | Ground | I | - |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 1.5 | VT/YE | 443 | Accessory Ignition Voltage | I | - |
| 4 | 1.5 1.5 |
GY BN/YE |
3380 3385 |
Power Window Switch Driver Down Signal Power Window Switch Passenger Down Signal |
I I |
LHD+A55/A66-A33 RHD+A55/A66-A33 |
| 5 | 1.5 1.5 |
GN/WH YE/BK |
3379 3384 |
Power Window Switch Driver Up Signal Power Window Switch Passenger Up Signal |
I I |
LHD+A55/A66-A33 RHD+A55/A66-A33 |
| 6 | 1.5 1.5 |
BN/YE GY |
3385 3380 |
Power Window Switch Passenger Down Signal Power Window Switch Driver Down Signal |
I I |
LHD+A55/A66-A33 RHD+A55/A66-A33 |
| 7 | 1.5 1.5 |
YE/BK GN/WH |
3384 3379 |
Power Window Switch Passenger Up Signal Power Window Switch Driver Up Signal |
I I |
LHD+A55/A66-A33 RHD+A55/A66-A33 |
| 8 | - | - | - | Not Occupied | - | - |
