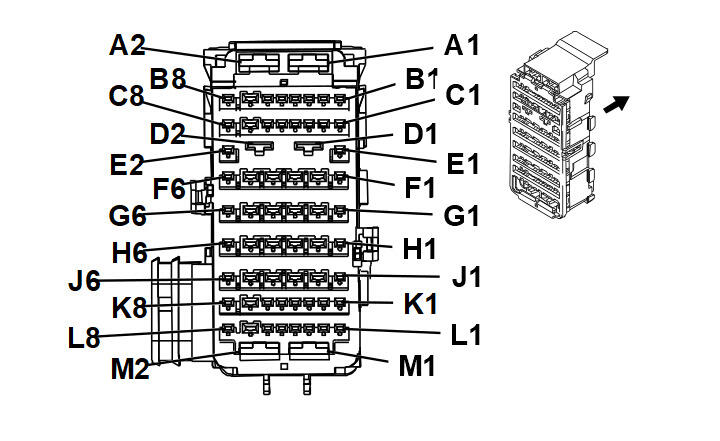

X50A Fuse Block - Underhood X4
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13578928 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 13580025 | J-35616-4A (PU) | J-38125-11A | 7116-4111-02 | Yazaki 9 | E | A |
| III | 13582322 | J-35616-4A (PU) | J-38125-11A | 7116-4110-02 | Yazaki 9 | E | C |
| IV | 13587516 | J-35616-4A (PU) | J-38125-11A | 7116-4112-02 | Yazaki 9 | C | D |
| V | 13587516 | J-35616-4A (PU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VI | 19301752 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VII | 19301756 | J-35616-14 (GN) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| VIII | 19301761 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| IX | 19301767 | J-35616-14 (GN) | J-38125-557 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A1 - B2 | - | - | - | Not Occupied | - | - |
| B3 | 0.35 | GY | 5127 | After Boil Heater Relay Control | IX | - |
| B4 - B8 | - | - | - | Not Occupied | - | - |
| C1 | 0.5 | YE/BU | 5126 | After Boil Heater Pump Control | IX | - |
| C2 | 0.75 | RD/WH | 2040 | Battery Positive Voltage | IX | - |
| C3 - D1 | - | - | - | Not Occupied | - | - |
| D2 | 2.5 | YE/GN | 4358 | Starter Pinion Solenoid Voltage | I | LFV |
| E1 | 0.5 | VT/BU | 5293 | Powertrain Main Relay Fused Supply 4 | IX | - |
| E2 - F1 | - | - | - | Not Occupied | - | - |
| F2 | 1 | VT/BU | 5291 | Powertrain Main Relay Fused Supply 2 | VIII | - |
| F3 | 0.5 | RD/WH | 140 | Battery Positive Voltage | III | - |
| F4 - F6 | - | - | - | Not Occupied | - | - |
| G1 | 0.35 | YE | 5991 | Powertrain Relay Coil Control | IX | - |
| G2 | 0.75 | VT/BU | 5292 | Powertrain Main Relay Fused Supply 3 | VIII | - |
| G3 | 1.5 | RD/GN | 1840 | Battery Positive Voltage | V | - |
| G4 | 0.75 | BK | 2650 | Ground | II | - |
| G5 | - | - | - | Not Occupied | - | - |
| G6 | 0.35 | YE/BK | 625 | Starter Enable Relay Control | IX | - |
| H1 | 0.5 | VT/BU | 5294 | Powertrain Main Relay Fused Supply 5 | IX | - |
| H2 | 2 | VT/BU | 5290 | Powertrain Main Relay Fused Supply 1 | VI | - |
| H3 | 2.5 | YE | 6 | Starter Solenoid Crank Ignition Voltage | IV | - |
| H4 | - | - | - | Not Occupied | - | - |
| H5 | 0.75 | BK | 2650 | Ground | II | - |
| H6 | 0.35 0.35 |
YE/BK YE/VT |
625 4325 |
Starter Enable Relay Control Starter Pinion Solenoid Relay Control |
IX IX |
HP4-KL9 KL9 |
| J1 - J3 | - | - | - | Not Occupied | - | - |
| J4 | 0.5 | RD/GY | 2140 | Battery Positive Voltage | III | - |
| J5 | - | - | - | Not Occupied | - | - |
| J6 | 0.5 | BN/GN | 59 | A/C Compressor Clutch Control | IX | - |
| K1 | 0.5 | VT/GN | 439 | Run/Crank Ignition 1 Voltage | VII | - |
| K2 | - | - | - | Not Occupied | - | - |
| K3 | 0.35 | WH | 1310 | EVAP Canister Vent Solenoid Control | IX | - |
| K4 | 0.35 | YE/VT | 4325 | Starter Pinion Solenoid Relay Control | IX | - |
| K5 | 0.35 | WH/BU | 6311 | Cruise/ETC/TCC Brake Signal | IX | - |
| K6 | - | - | - | Not Occupied | - | - |
| K7 | 0.35 | WH/GY | 459 | A/C Compressor Clutch Relay Control | III | - |
| K8 | 0.5 | BU/BN | 7573 | Electric Variable Displacement Supply | IX | - |
| L1 | - | - | - | Not Occupied | - | - |
| L2 | 0.5 0.5 |
BU/WH VT/YE |
3977 5985 |
Accessory Wakeup Serial Data 2 Accessory Wakeup Serial Data |
IX IX |
HP4 -HP4 |
| L3 | 0.5 | WH/BU | 5986 | Serial Data Communication Enable | IX | - |
| L4 - L6 | - | - | - | Not Occupied | - | - |
| L7 | 0.5 | BU/YE | 7574 | Electric Variable Displacement Control | III | - |
| L8 | 0.5 | VT/BK | 2139 | Run/Crank Ignition 1 Voltage | VII | - |
| M1 - M2 | - | - | - | Not Occupied | - | - |
