Oil Pump Flow Control Valve Heat Shield Installation
WARNING: This page is about a different variant/trim than selected.

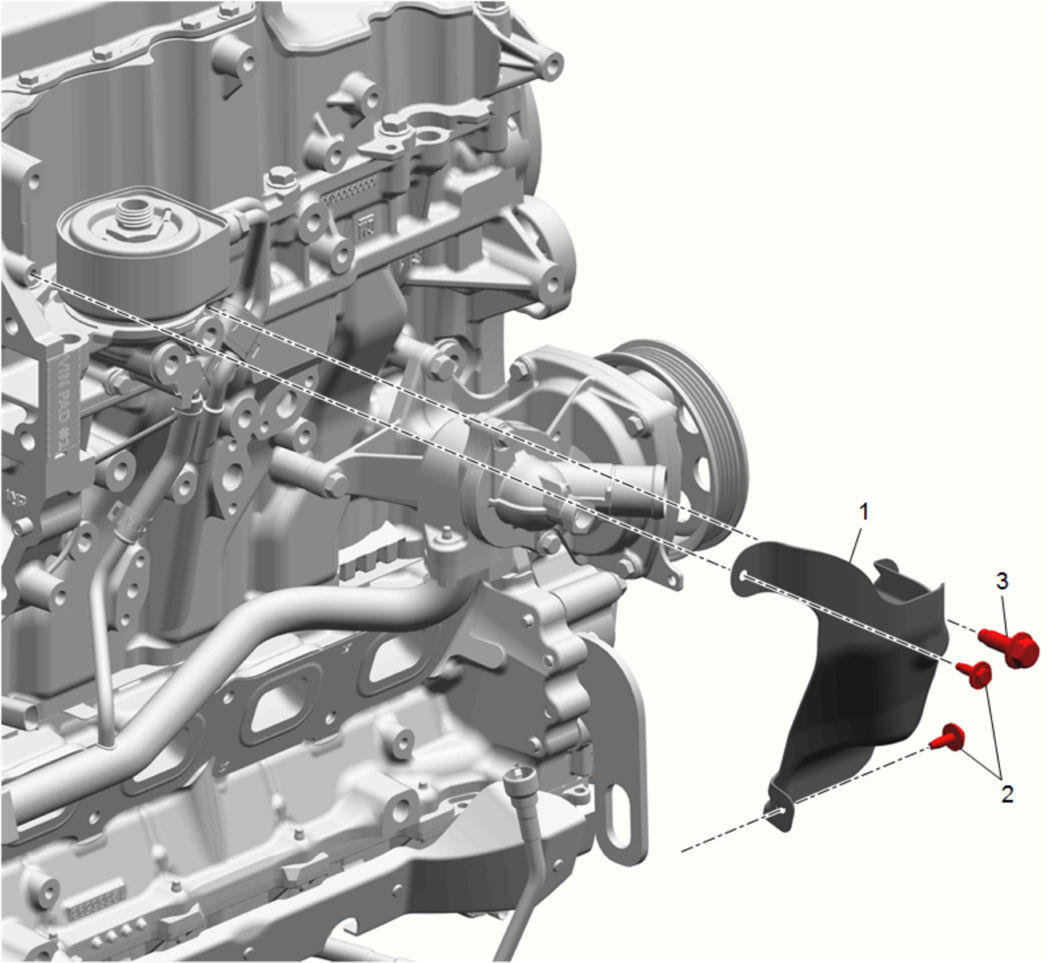

| Callout | Component Name |
|---|---|
| 1 | Oil Pump Flow Control Valve Heat Shield |
| 2 | Pump and Component Oil Heat Shield Bolt
CAUTION:
Refer to Fastener Caution . tighten 9 N.m (80 lb in) |
| 3 | Oil Pump Flow Control Valve Heat Shield Bolt tighten 58 N.m (43 lb ft) |
