Control Valve Body - Case Side
WARNING: This page is about a different variant/trim than selected.

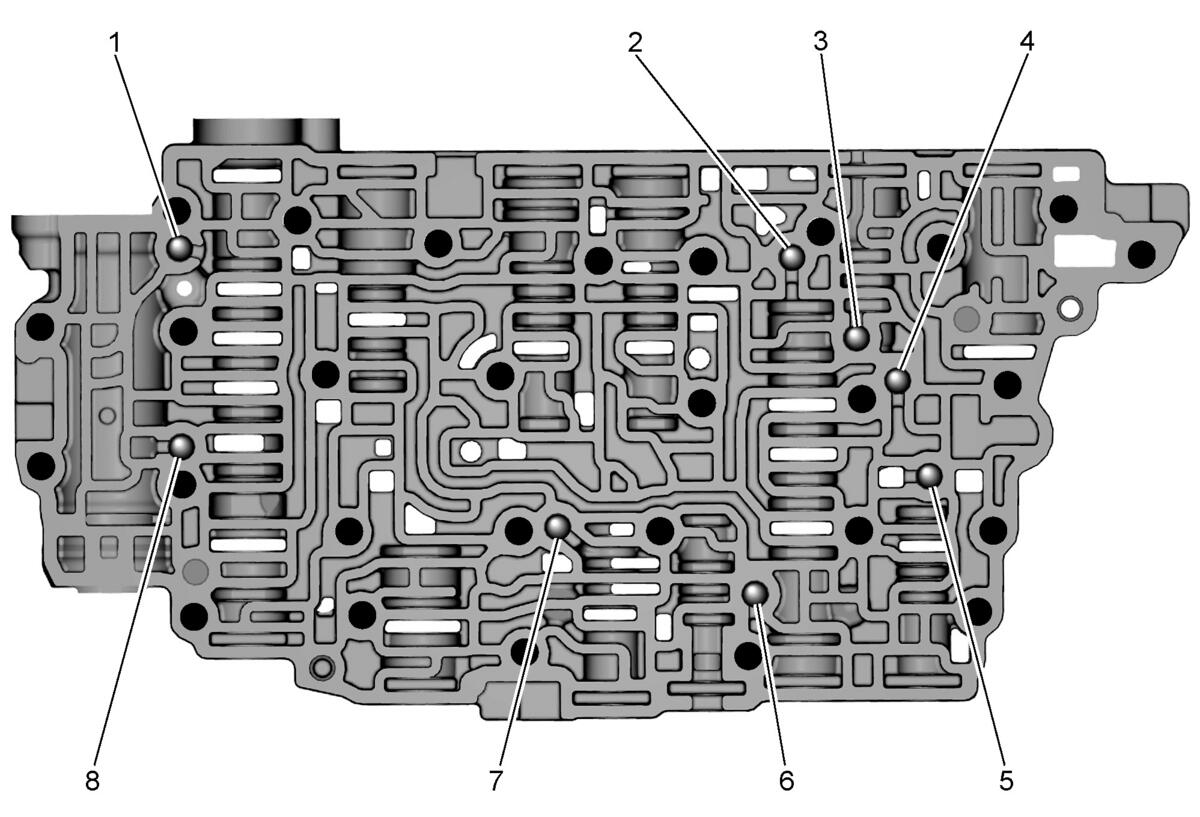

Control Valve Body - Case Side
| I.D. | Input Oil | Input Oil | Output Oil |
|---|---|---|---|
| 1 | Park On | - | Park On |
| 2 | Clutch Select Solenoid | 1 Reverse Apply | Clutch Select Valve Signal |
| 3 | 1 Reverse Limit | - | 1 Reverse Release |
| 4 | Drive 2 | Reverse/57R Feed | 57R Clutch Feed |
| 5 | 57R Clutch Feed | - | 57R Clutch Feed |
| 6 | 6789 Clutch | 1 Rev/6789 Latch | Latch |
| 7 | Drive | - | Drive |
| 8 | Feed 1 | - | Feed 1 |
