Diesel Fuel Separator Installation
WARNING: This page is about a different variant/trim than selected.

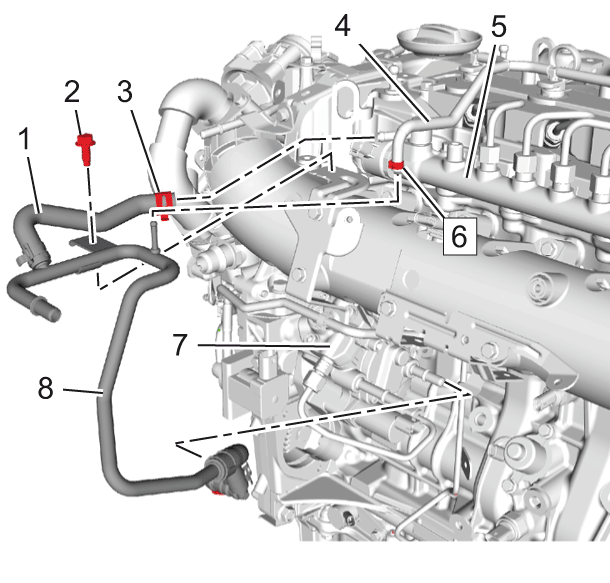

- Connect Diesel Fuel Separator (8) @ Fuel Injection Pump (7). Refer to Plastic Collar Quick Connect Fitting Service
- Connect Diesel Fuel Separator Hose (1) @ Fuel Rail (5)
- Install Diesel Fuel Separator Hose Clamp (3)
- Install and tighten Diesel Fuel Separator Bolt (2) to 10 N.m (89 lb in)
- Connect Fuel Return Hose (4) @ Diesel Fuel Separator (8)
- Install NEW Clamp (6)
CAUTION:
Refer to Fastener Caution
