Engine Block
WARNING: This page is about a different variant/trim than selected.

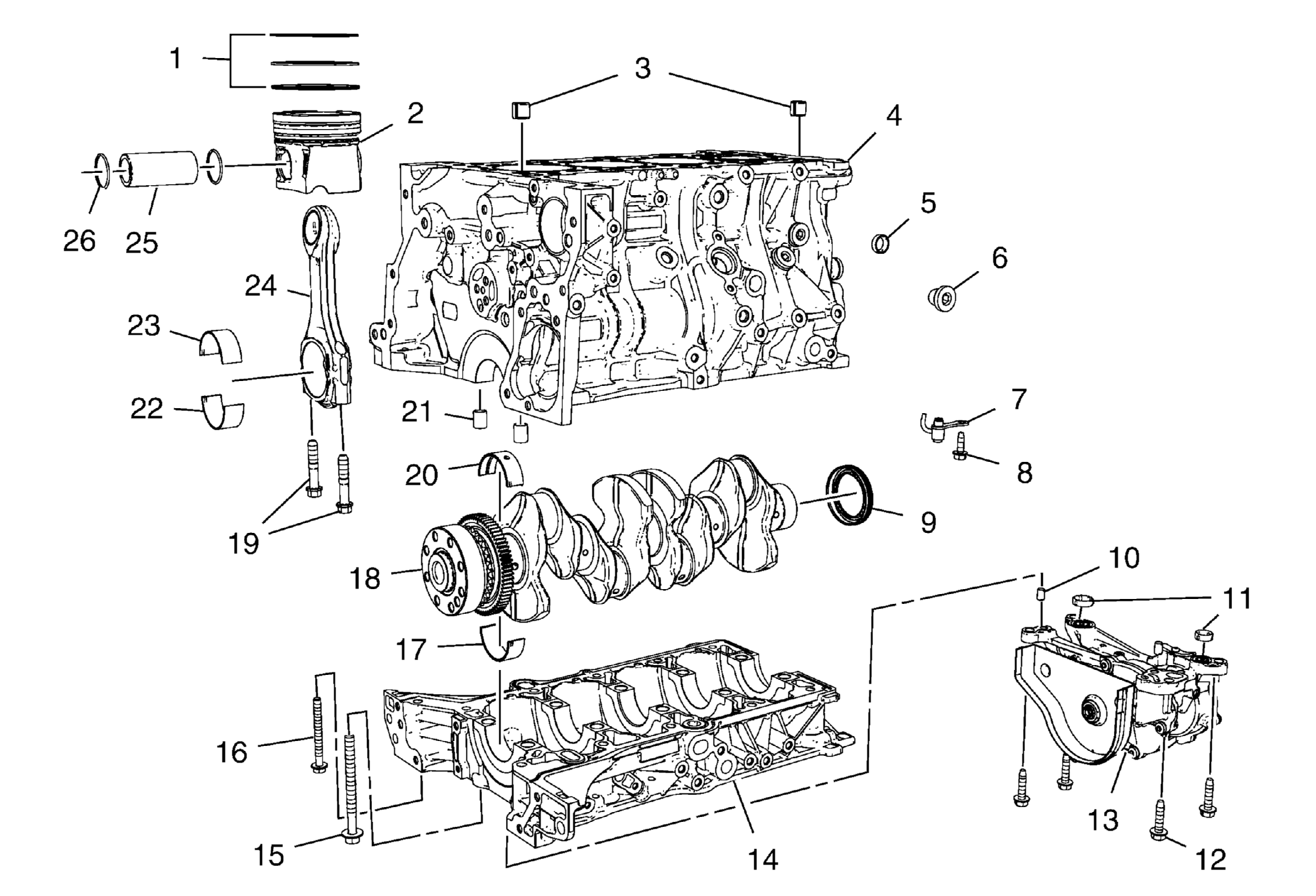

| Callout | Component Name |
|---|---|
| 1 | Piston Rings |
| 2 | Piston |
| 3 | Cylinder Head Locating Pins |
| 4 | Engine Block |
| 5 | Oil Gallery Plug |
| 6 | Oil Gallery Plug Bolt |
| 7 | Piston Oil Nozzle |
| 8 | Piston Oil Nozzle Bolt |
| 9 | Crankshaft Front Oil Seal |
| 10 | Oil Pump Locating Pin |
| 11 | Oil and Power Brake Booster Pump Gasket |
| 12 | Oil and Power Brake Booster Pump Bolts |
| 13 | Oil and Power Brake Booster Pump |
| 14 | Lower Crankcase |
| 15 | Lower Crankcase Bearing Bolts |
| 16 | Lower Crankcase Bolts |
| 17 | Crankshaft Lower Bearing |
| 18 | Crankshaft |
| 19 | Connecting Rod Bearing Cap Bolts |
| 20 | Crankshaft Upper Bearing |
| 21 | Crankcase Locating Pins |
| 22 | Connecting Rod Lower Bearings |
| 23 | Connecting Rod Upper Bearings |
