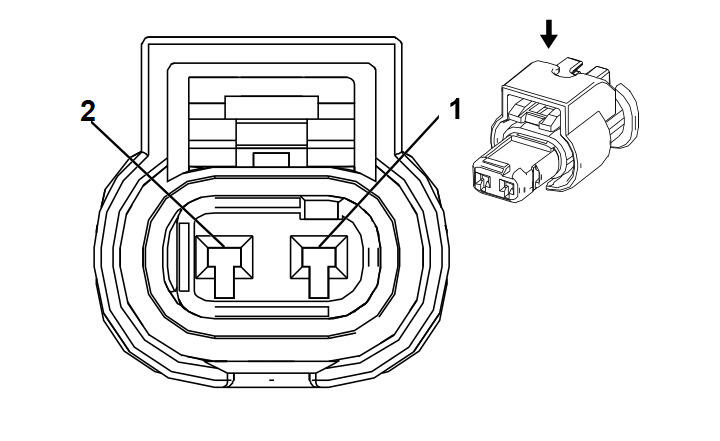

Q45 Piston Cooling Oil Jet Solenoid Valve (LH7)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 13586143
- Service Connector: 19329415
- Description: 2-Way F 1.2 MCP Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-16 (LT GN) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
VT/BU |
5293 |
Powertrain Main Relay Fused Supply 4 |
I |
LH7 |
| 2 |
0.75 |
GN/VT |
3920 |
Piston Cooling Jet Valve Control |
I |
LH7 |
