A11 Radio X1 (IOS/IOT/IOU)

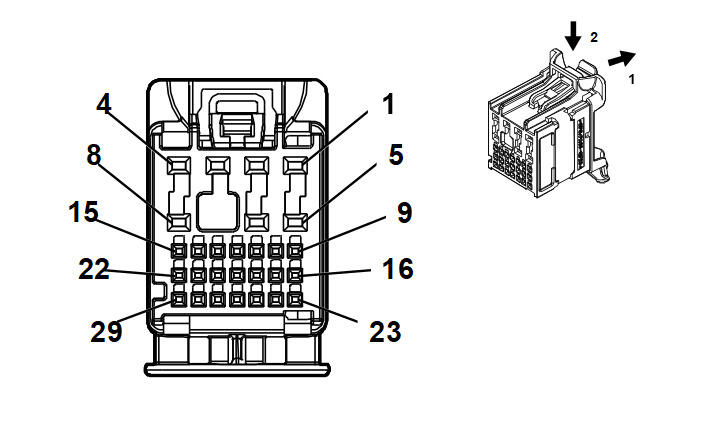

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19354361 | EL-35616-58 (BK) | EL-38125-58 | Not Available | Not Available | Not Available | Not Available |
| II | 19367551 | J-35616-16 (LT GN) | J-38125-21 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.75 | RD/YE | 5040 | Battery Positive Voltage | II | IOS/IOT/IOU |
| 2 | 0.75 | RD/YE | 5040 | Battery Positive Voltage | II | IOS/IOT/IOU |
| 3 | 0.75 | BK | 1750 | Ground | II | IOS/IOT/IOU |
| 4 - 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.75 | BK | 1750 | Ground | II | IOS/IOT/IOU |
| 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.75 | GN/BK | 116 | Left Rear Speaker Signal (-) | II | NKC+UZ6+IOS/IOU |
| 9 | 0.35 0.35 |
BU GY/YE |
655 5149 |
Cellular Telephone Microphone Signal Voice Recognition Audio Signal |
I I |
IOS/IOT/IOU-UE1 UE1+IOS/IOT/IOU |
| 10 | 0.35 0.35 |
BK/BN BK/GY |
654 5152 |
Cellular Telephone Microphone Low Reference Voice Recognition Audio Low Reference |
I I |
IOS/IOT/IOU-UE1 UE1+IOS/IOT/IOU |
| 11 | 0.35 | VT/YE | 7043 | Microphone (+) Signal | I | - |
| 12 | 0.35 | BU/BK | 7044 | Microphone (-) Low Reference | I | IOS/IOT/IOU |
| 13 | - | - | - | Not Occupied | - | - |
| 14 | 0.35 | GY/YE | 6972 | Camera Signal 2 + | I | - |
| 15 | 0.35 | WH/BU | 6973 | Camera Signal 2 | I | - |
| 16 - 29 | - | - | - | Not Occupied | - | - |
