X403 Body Harness to Body Extension Harness

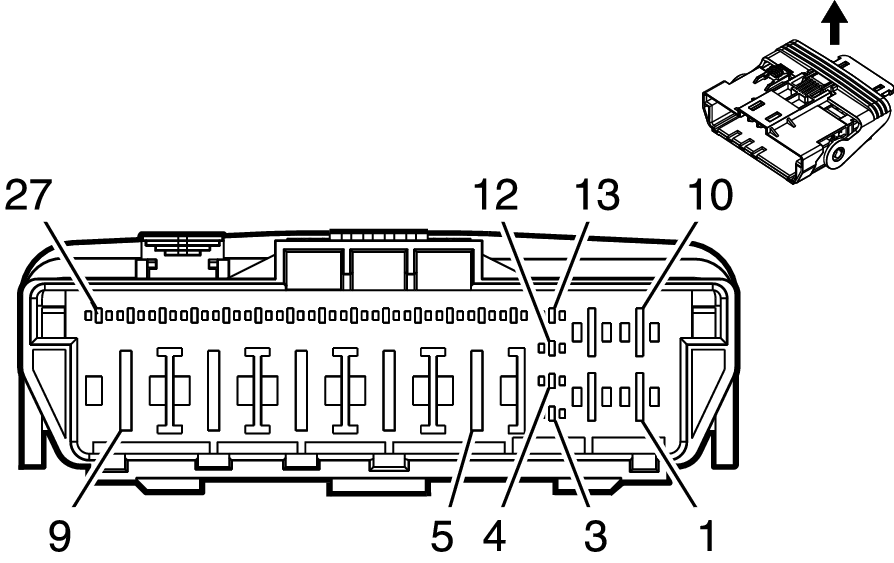

Connector Part Information
|

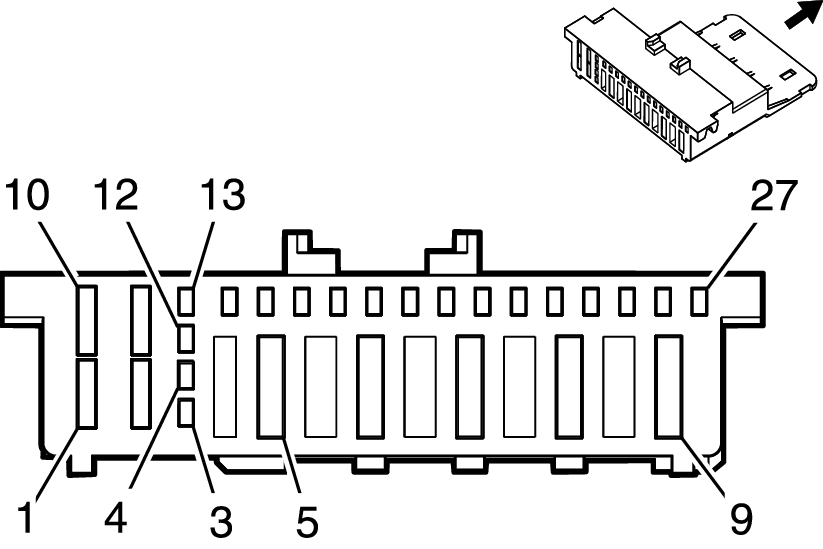

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13505347 | J-35616-14 (GN) | J-38125-557 | 1241374-1 | Lear 17 | 2 | C |
| II | 13505347 | J-35616-14 (GN) | J-38125-557 | 1241374-1 | Lear 17 | E | 2 |
| III | 13505347 | J-35616-14 (GN) | J-38125-557 | Not Available | Not Available | Not Available | Not Available |
| IV | 13579915 | J-35616-40 (BU) | J-38125-556 | 1241408-1 | Lear 28 | C | A |
| V | 13579921 | J-35616-40 (BU) | J-38125-556 | 1241408-1 | Lear 28 | C | A |
| VI | 13579980 | J-35616-22 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VII | 19332365 | J-35616-14 (GN) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| VIII | 19369710 | J-35616-22 (RD) | J-38125-11A | 1241408-1 | Lear 28 | C | A |
| IX | Not Required | J-35616-22 (RD) | No Tool Required | Not Available | Not Available | Not Available | Not Available |
| X | Not Required | J-35616-21 (RD) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| XI | Not Required | J-35616-3 (GY) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| XII | Not Required | J-35616-32 (OR) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| XIII | Not Required | J-35616-34 (YE) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4 4 |
RD/YE RD/YE |
2172 2172 |
V VIII |
KL9+MM1 KL9+MM3 |
12V Regulated Supply Voltage 1 12V Regulated Supply Voltage 1 |
1 | 2.5 2.5 |
GY/BN RD/YE |
3761 2172 |
XII XII |
KL9+MM1 KL9+MM3 |
| 2 | 1.5 1.5 |
RD/GN RD/GN |
2173 2173 |
IV IV |
HATCHBACK+KL9+MM1 KL9+MM1 |
12V Regulated Supply Voltage 2 12V Regulated Supply Voltage 2 |
2 | 2.5 2.5 |
RD/GN RD/VT |
2173 3340 |
XII XII |
HATCHBACK+KL9+MM1 KL9+MM1 |
| 3 | 1 | RD/WH | 140 | I | - | Battery Positive Voltage | 3 | 1 | RD/VT | 3340 | XIII | - |
| 4 | - | - | - | - | - | Not Occupied | 4 | - | - | - | - | - |
| 5 | 10 | RD/BU | 42 | VIII | - | Battery Positive Voltage | 5 | 10 | RD/WH | 342 | XII | HATCHBACK |
| 6 | 10 | RD/BU | 42 | IX | - | Battery Positive Voltage | 6 | 10 | RD/BU | 42 | X | - |
| 7 - 8 | - | - | - | - | - | Not Occupied | 7 - 8 | - | - | - | - | - |
| 9 | 6 | RD/GN | 3140 | VI | - | Battery Positive Voltage | 9 | 6 | RD/GN | 3140 | X | - |
| 10 | 4 | BK | 2850 | V | - | Ground | 10 | 4 | BK | 2850 | XII | - |
| 11 | 4 | BK | 2850 | V | - | Ground | 11 | 4 | BK | 2850 | XII | - |
| 12 | - | - | - | - | - | High Speed GMLAN Serial Data (+) 1 | 12 | 0.35 | BU | 2500 | XI | - |
| 13 | - | - | - | - | - | High Speed GMLAN Serial Data (-) 1 | 13 | 0.35 | WH | 2501 | XI | - |
| 14 | - | - | - | - | - | Serial Data Communication Enable | 14 | 0.5 | WH/BU | 5986 | XIII | - |
| 15 | 0.35 0.13 0.35 |
YE/BK BU/WH YE/BK |
625 5076 625 |
VIII VII VII |
KL9 -KL9 KL9+MM1 |
Starter Enable Relay Control Current Sensor Control Starter Enable Relay Control |
15 | 0.35 0.5 0.35 0.35 |
YE YE/BK BU/VT YE/BK |
447 625 5076 625 |
XI XIII XI XI |
HATCHBACK+KL9+MM1 KL9+MM3 -KL9 KL9+MM1 |
| 16 | 0.13 | BK/GY | 5077 | VII | - | Current Sensor Low Reference | 16 | 0.35 | BK/VT | 5077 | XI | -KL9 |
| 17 | 0.13 | WH/OG | 5075 | VII | - | Current Sensor Signal | 17 | 0.35 | WH/YE | 5075 | XI | -KL9 |
| 18 | 0.5 0.75 |
GN/VT BK/BN |
4621 1798 |
VII VII |
KL9 -KL9 |
Local Interconnect Network Serial Data Bus 21 Low Reference |
18 | 0.5 1 |
GN/VT BK/BN |
4621 1798 |
XIII XII |
KL9 -KL9 |
| 19 | 0.75 0.75 |
RD/WH RD/WH |
2740 2740 |
II III |
KL9 -KL9 |
Battery Positive Voltage Battery Positive Voltage |
19 | 0.75 0.75 |
RD/WH RD/WH |
2740 2740 |
XII XIII |
KL9 -KL9 |
| 20 | 0.5 0.5 |
VT/GN VT/GN |
39 39 |
II II |
KL9+MM1 KL9+MM3 |
Run/Crank Ignition 1 Voltage Run/Crank Ignition 1 Voltage |
20 | 0.5 0.5 |
VT/GN VT/GN |
39 39 |
XII XIII |
KL9+MM1 KL9+MM3 |
| 21 | - | - | - | - | - | Not Occupied | 21 | - | - | - | - | - |
| 22 | 0.5 | WH/GN | 3556 | II | - | Passive Start Interior Antenna 3 Signal Hi | 22 | 0.5 | WH/GN | 3556 | XIII | - |
| 23 | 0.5 | GN | 3557 | II | - | Passive Start Interior Antenna 3 Signal Lo | 23 | 0.5 | GN | 3557 | XIII | - |
| 24 - 27 | - | - | - | - | - | Not Occupied | 24 - 27 | - | - | - | - | - |
