X350 Fuel Tank Harness to Body Harness

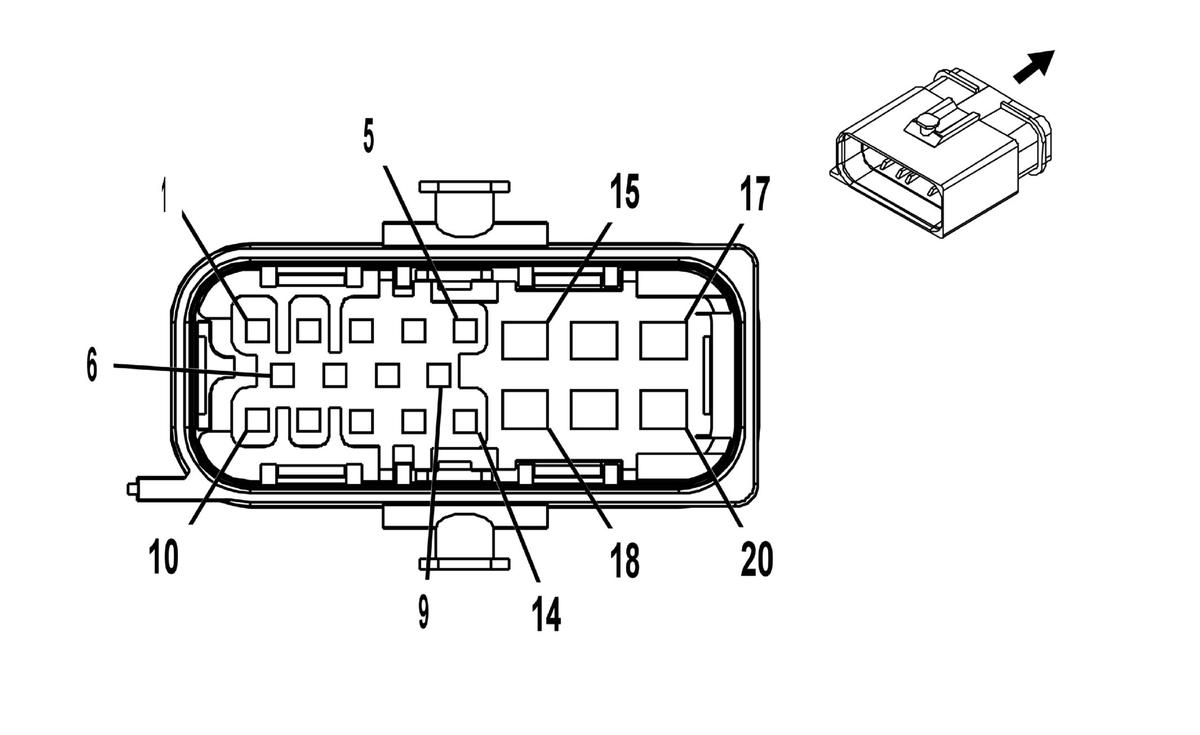

Connector Part Information
|

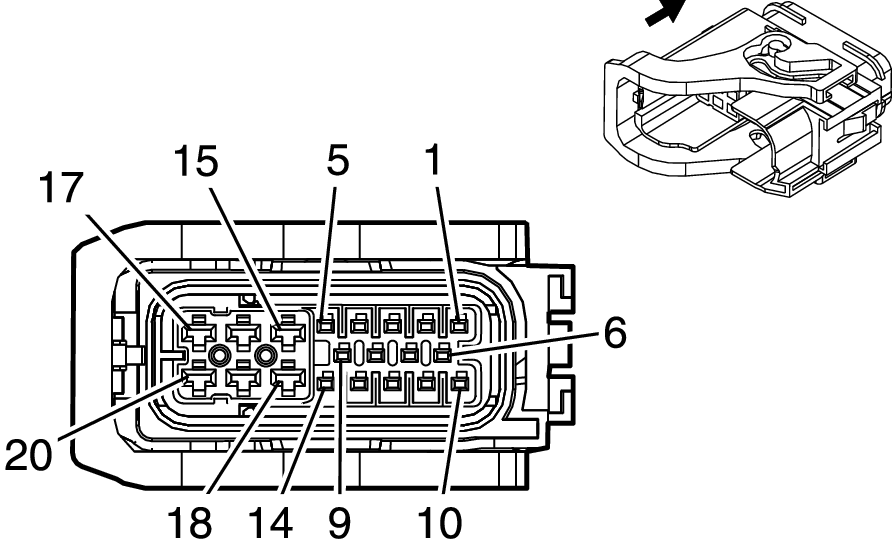

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-4A (PU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | 13578881 | J-35616-5 (PU) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| III | 19352501 | J-35616-17 (LT GN) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.35 | BU/GN | 890 | I | LE2 | Fuel Tank Pressure Sensor Signal Fuel Tank Pressure Sensor Signal |
1 | 0.35 0.35 |
BU BU/GN |
890 890 |
III III |
MRG/M3D/(-MRG-M3D) LE2 |
| 2 | 0.5 0.5 |
BK/GN BN/WH |
6281 7073 |
I I |
LE2 LH7 |
Fuel Level Sensor Low Reference Fuel Level Sensor Low Reference Sensor Fuel Temperature 1 Low Reference |
2 | 0.5 0.5 |
BK/GN BN/WH |
6281 7073 |
III III |
LE2 LH7 |
| 3 | 0.5 0.5 |
YE/RD BN/GY |
2709 7072 |
I I |
LE2 LH7 |
Sensor Fuel Temperature 1 Signal Fuel Tank Pressure Sensor 5V Reference Sensor Fuel Temperature 1 Signal |
3 | 0.5 0.5 0.5 |
BN/GY YE/RD BN/GY |
7072 2709 7072 |
III III III |
LH7 LE2 LH7 |
| 4 | - | - | - | - | - | Not Occupied | 4 | - | - | - | - | - |
| 5 | 0.5 | BK/GN | 6281 | I | - | Fuel Level Sensor Low Reference | 5 | 0.5 | BK/GN | 6281 | III | - |
| 6 | 0.35 | BU/WH | 7446 | I | - | Fuel Line Pressure Sensor Signal | 6 | 0.35 | BU/WH | 7446 | III | - |
| 7 | 0.5 | BK/YE | 7447 | I | - | Fuel Line Pressure Sensor Low Reference | 7 | 0.5 | BK/YE | 7447 | III | - |
| 8 | 0.5 | BN/RD | 7445 | I | - | Fuel Line Pressure Sensor 5V Reference | 8 | 0.5 | BN/RD | 7445 | III | - |
| 9 | 0.5 | BU/VT | 1589 | I | - | Primary Fuel Level Sensor Signal | 9 | 0.5 | BU/VT | 1589 | III | - |
| 10 | 1 0.5 |
WH WH/BN |
1310 508 |
I I |
LE2 LH7 |
EVAP Canister Vent Solenoid Control Water In Fuel Indicator Control |
10 | 1 0.5 |
WH WH/BN |
1310 508 |
III III |
LE2 LH7 |
| 11 | 1 0.75 |
RD/GY BK |
4140 1950 |
I I |
LE2 LH7 |
Battery Positive Voltage Ground |
11 | 1 0.75 |
RD/GY BK |
4140 1950 |
III III |
LE2 LH7 |
| 12 | 0.75 | VT/WH | 239 | I | LH7 | Run/Crank Ignition 1 Voltage | 12 | 0.75 | VT/WH | 239 | III | - |
| 13 - 14 | - | - | - | - | - | Not Occupied | 13 - 14 | - | - | - | - | - |
| 15 | 1.5 | GY | 120 | I | - | Fuel Pump Control | 15 | 1.5 | GY | 120 | II | - |
| 16 | 2.5 | BU/GN | 7071 | I | LH7 | Heater Fuel Control | 16 | 2.5 | BU/GN | 7071 | II | - |
| 17 | - | - | - | - | - | Not Occupied | 17 | - | - | - | - | - |
| 18 | 1.5 | BK/GN | 1580 | I | - | Fuel Pump Low Reference | 18 | 1.5 | BK/GN | 1580 | II | - |
| 19 | 2.5 | BK | 1950 | I | LH7 | Ground | 19 | 2.5 | BK | 1950 | II | - |
| 20 | - | - | - | - | - | Not Occupied | 20 | - | - | - | - | - |
