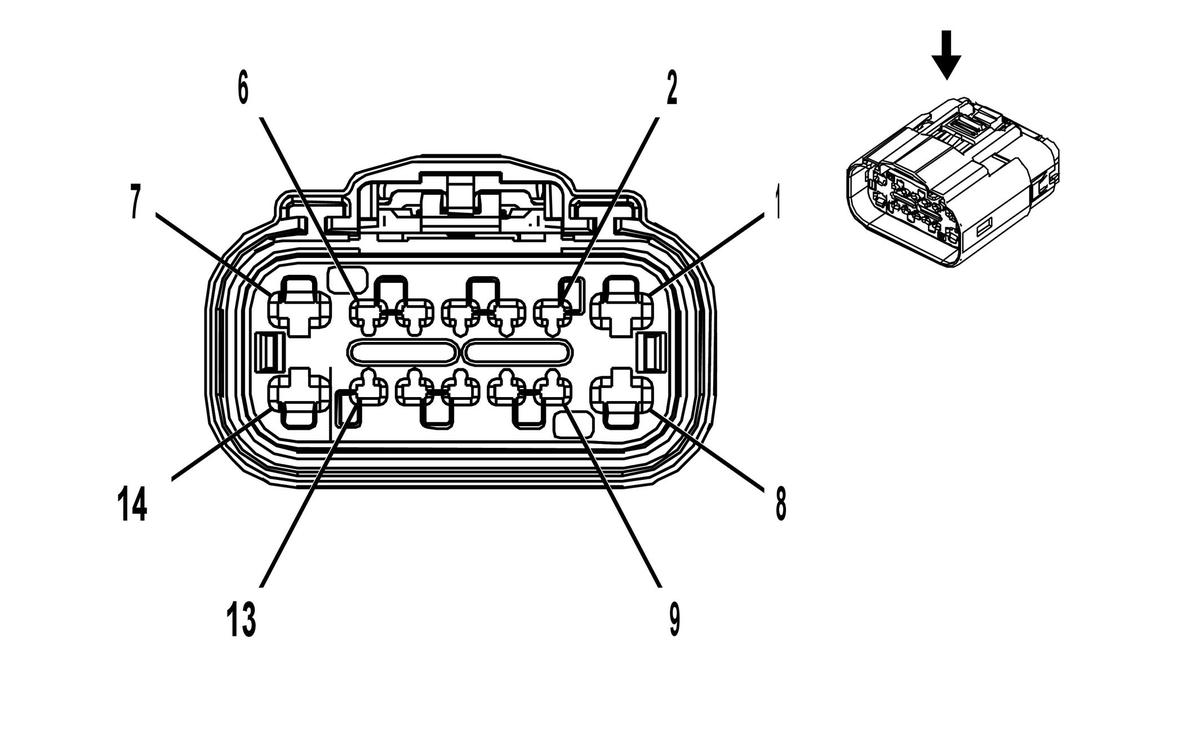

K115 Reductant Control Module X1 (Hatchback)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13878050
- Service Connector: 13580763
- Description: 14-Way F 1.5, 2.8 Series, Sealed
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13579988 |
J-35616-35 (VT) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13579989 |
J-35616-2A (GY) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13582256 |
J-35616-35 (VT) |
J-38125-12A |
54001800 |
Sumitomo 22 |
2 |
4 |
| IV |
13588901 |
J-35616-2A (GY) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| V |
19119859 |
J-35616-2A (GY) |
J-38125-215A |
54001800 |
Sumitomo 22 |
2 |
4 |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
2.5 |
BK |
1950 |
Ground |
I |
- |
| 2 |
0.5 |
VT/GN |
39 |
Run/Crank Ignition 1 Voltage |
IV |
- |
| 3 |
0.35 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
II |
- |
| 4 |
0.35 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
II |
- |
| 5 |
0.5 |
BU/BN |
4498 |
High Speed GMLAN Serial Data (+) 7 |
IV |
- |
| 6 |
0.35 |
BU/BN |
4498 |
High Speed GMLAN Serial Data (+) 7 |
II |
- |
| 7 |
2.5 |
BU |
3921 |
DEF Heater Supply 1 |
I |
- |
| 8 |
0.5 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
V |
- |
| 9 |
0.5 |
VT/GN |
4320 |
Selective Catalytic Reduction Power Module Wake-Up Signal |
IV |
- |
| 10 |
0.35 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
II |
- |
| 11 |
0.35 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
II |
- |
| 12 |
0.5 |
WH |
4499 |
High Speed GMLAN Serial Data (-) 7 |
IV |
- |
| 13 |
0.35 |
WH |
4499 |
High Speed GMLAN Serial Data (-) 7 |
II |
- |
| 14 |
0.75 |
RD/GY |
4140 |
Battery Positive Voltage |
III |
- |
