Passenger Door Lock And Power Window
|
|
|

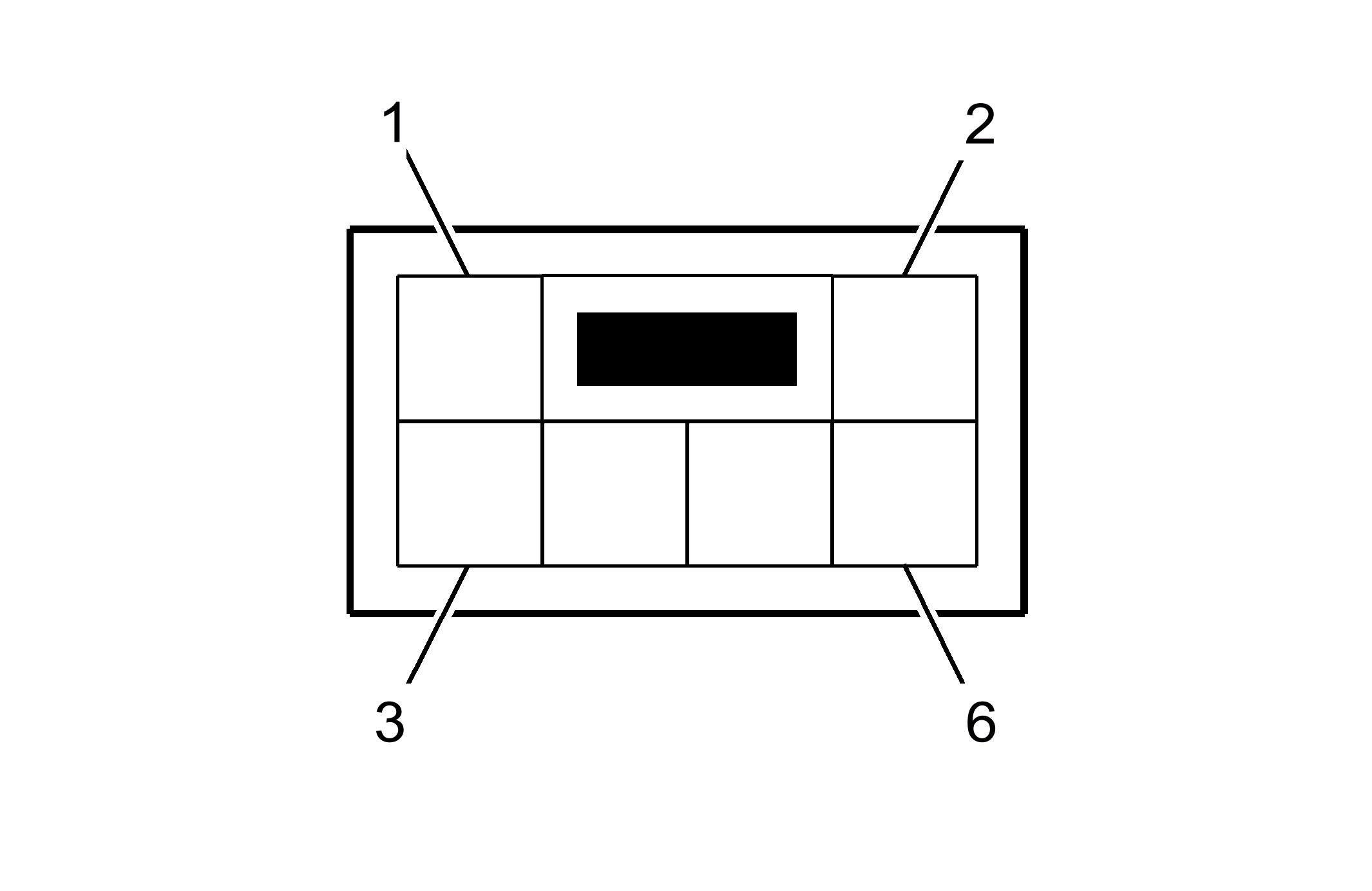

Connector Part Information
- Harness Type: Passenger Door
- OEM Connector: NS06FW-CS
- Service Connector: Service by Harness
- Description: 6-Way F 2.3 Series (WH)
|

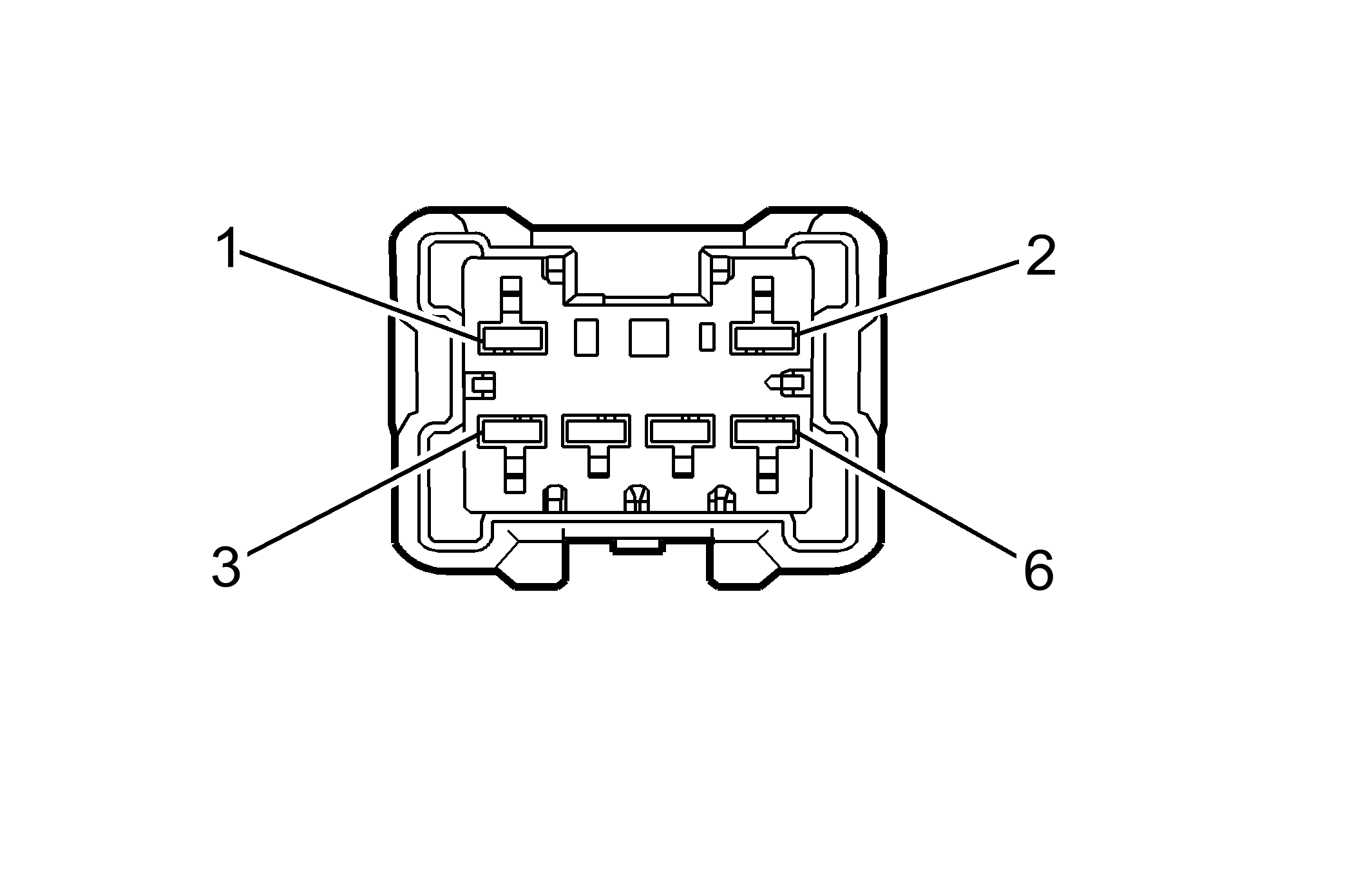

Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: NS06MW-CS
- Service Connector: Service by Harness
- Description: 6-Way M 090 Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
PK |
PA17 |
I |
- |
Power Window Supply Voltage |
1 |
- |
PK |
PA17 |
II |
- |
| 2 |
- |
WH |
PD21 |
I |
- |
Passenger Door Lock Motor Unlock Control |
2 |
- |
YE |
PD21 |
II |
- |
| 3 |
- |
BK |
PAE2 |
I |
- |
Ground |
3 |
- |
BK |
PAE2 |
II |
- |
| 4 |
- |
L-BU |
PA20 |
I |
- |
Power Window Serial Data |
4 |
- |
L-BU |
PA20 |
II |
- |
| 5 |
- |
BN |
PD20 |
I |
- |
Passenger Door Lock Motor Lock Control |
5 |
- |
D-BU |
PD20 |
II |
- |
| 6 |
- |
- |
- |
- |
- |
Not Occupied |
6 |
- |
- |
- |
- |
- |
