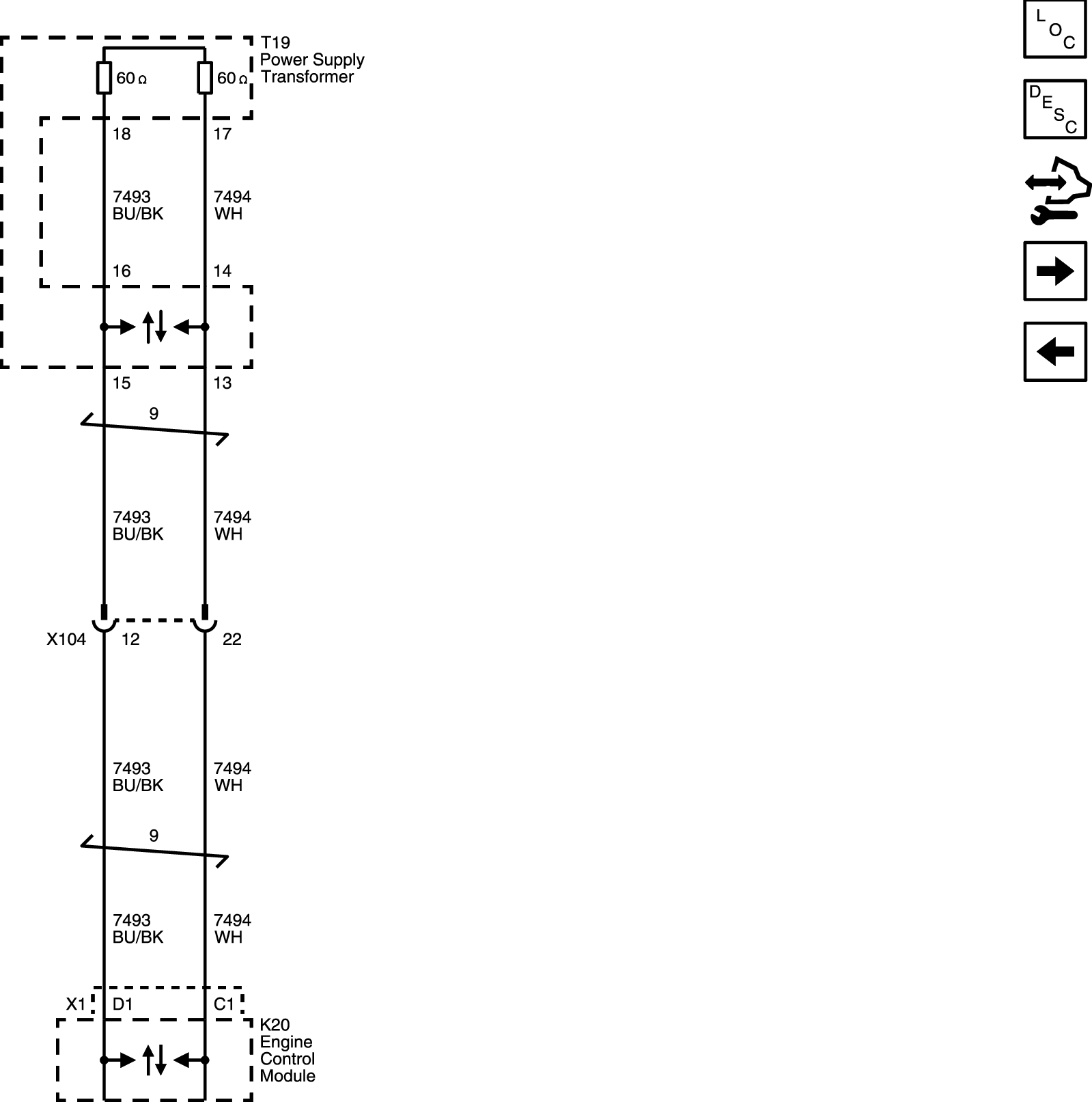

Powertrain High Speed GMLAN
| Callout | Component Name |
|---|---|
| 7493 | High Speed GMLAN Serial Data (+) 3 |
| 7493_BU/BK | 7493 BU/BK |
| CAV_16 | 16 |
| CAV_18 | 18 |
| 7494 | High Speed GMLAN Serial Data (-) 3 |
| 7494_WH | 7494 WH |
| CAV_14 | 14 |
| CAV_17 | 17 |
| 7493_BU/BK | 7493 BU/BK |
| CAV_D1 | D1 |
| CONN_X1 | X1 |
| CAV_15 | 15 |
| 7494_WH | 7494 WH |
| CAV_C1 | C1 |
| CAV_13 | 13 |
| 7493_BU/BK | 7493 BU/BK |
| 7494_WH | 7494 WH |
| 7493_BU/BK | 7493 BU/BK |
| 7494_WH | 7494 WH |
| X104 | X104 |
| CAV_12 | 12 |
| CAV_22 | 22 |
| TWIST_9 | 9 |
| TWIST_9 | 9 |
| X104 | X104 |
| T19 | T19 Power Supply Transformer |
| K20 | K20 Engine Control Module |
