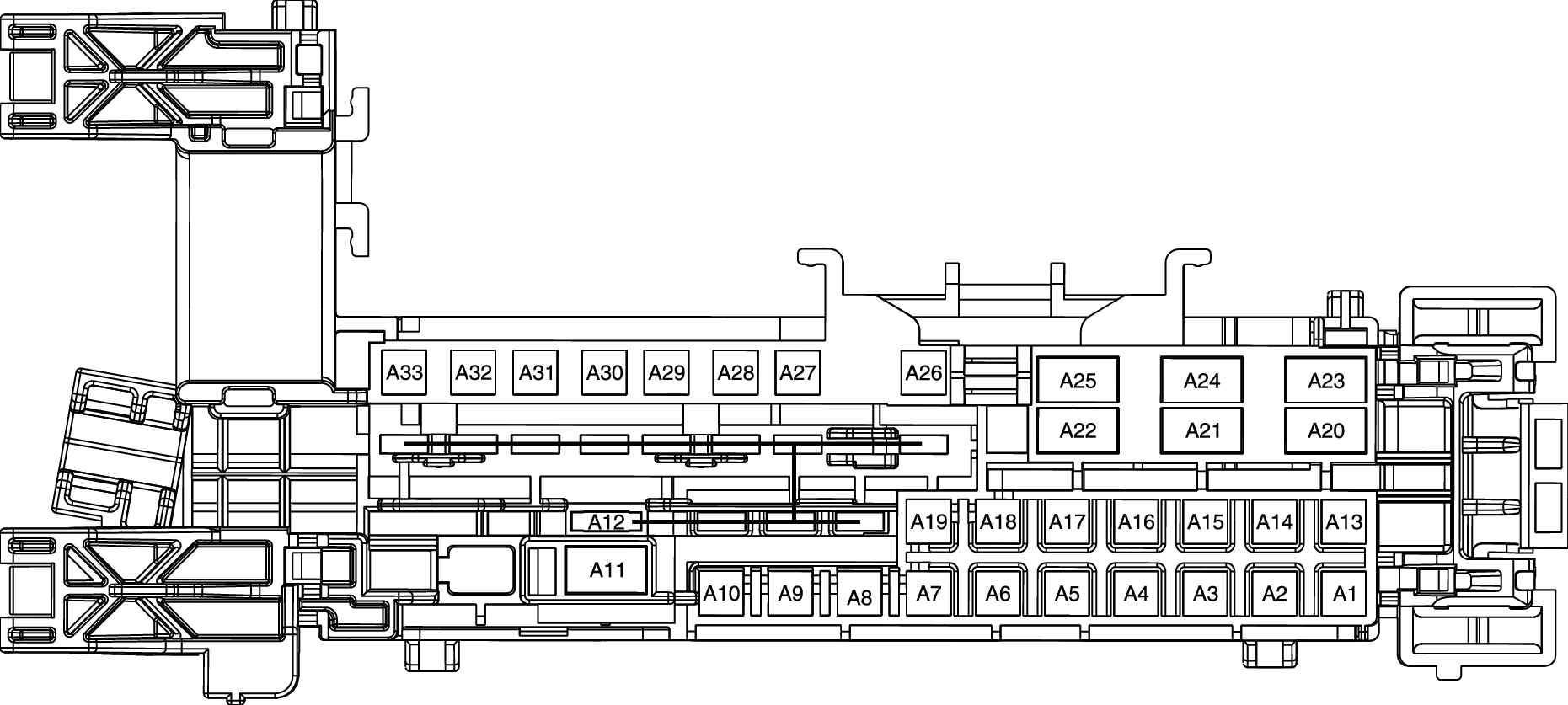

X53A Fuse Block - Rear Body Wire Entry
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13367496
- Service Connector: Service by Component Assembly - See Part Catalog
- Description: 34-Way F Wire Entry Fuse Block
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575747 |
J-35616-35 (VT) |
J-38125-36 |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
13575770 |
J-35616-43 (RD) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| III |
19299860 |
J-35616-35 (VT) |
J-38125-36 |
Not Required |
Not Required |
Not Required |
Not Required |
| IV |
Not Required |
J-35616-22 (RD) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| A1 |
0.5 |
YE |
6817 |
LED Backlight Dimming Control |
III |
- |
| A2 - A7 |
- |
- |
- |
Not Occupied |
- |
- |
| A8 |
0.5 |
RD/GY |
2840 |
Battery Positive Voltage |
III |
- |
| A9 |
0.5 |
RD/WH |
1340 |
Battery Positive Voltage |
III |
- |
| A10 |
1 |
RD/GN |
1840 |
Battery Positive Voltage |
III |
- |
| A11 |
2 |
RD/YE |
3740 |
Battery Positive Voltage |
II |
- |
| A12 |
- |
- |
- |
Not Occupied |
- |
- |
| A13 |
0.5 |
YE |
6817 |
LED Backlight Dimming Control |
III |
- |
| A14 - A26 |
- |
- |
- |
Not Occupied |
- |
- |
| A27 |
0.5 |
RD/VT |
4640 |
Battery Positive Voltage |
III |
- |
| A28 |
0.5 |
RD/BU |
1240 |
Battery Positive Voltage |
III |
- |
| A29 |
0.75 |
RD/GY |
1740 |
Battery Positive Voltage |
III |
- |
| A30 |
0.75 |
RD/BN |
1742 |
Battery Positive Voltage |
III |
- |
| A31 |
0.5 |
RD/WH |
4740 |
Battery Positive Voltage |
III |
- |
| A32 |
- |
- |
- |
Not Occupied |
- |
- |
| A33 |
3 |
RD/BN |
1140 |
Battery Positive Voltage |
I |
- |
| A34 |
8 |
RD/VT |
102 |
Battery Positive Voltage |
IV |
- |
