Timing Chain Upper Guide Replacement
WARNING: This page is about a different variant/trim than selected.

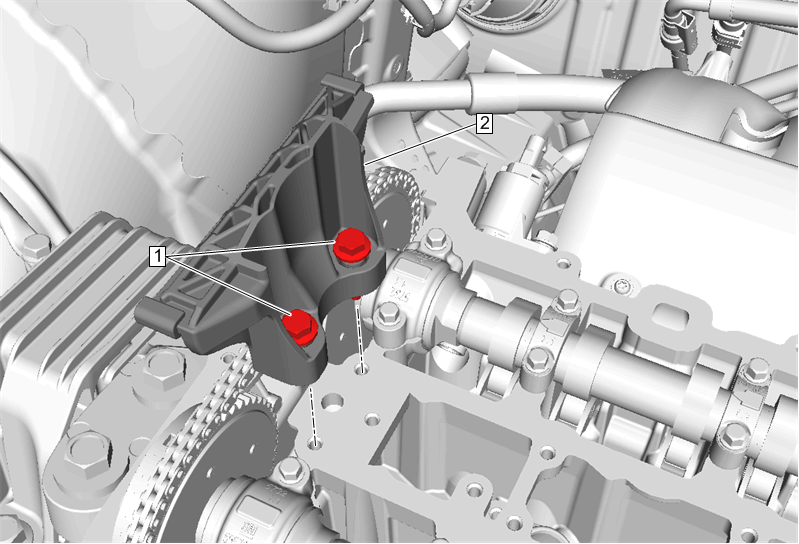

| Callout | Component Name |
|---|---|
| Preliminary Procedure Camshaft Cover Replacement |
|
| 1 | Timing Chain Upper Guide Bolt [2x]
CAUTION:
Refer to Fastener Caution
. Tighten 7 N.m (62 lb in)
NOTE:
The timing chain upper guide bolts are retained in the timing chain upper guide, loosen the bolts to disengage the threads.
|
| 2 | Timing Chain Upper Guide |
