Drive Motor Power Inverter Module Cooling Inlet Hose Replacement (Drive Motor Bat Rad Surge Tank To Pump)
WARNING: This page is about a different variant/trim than selected.

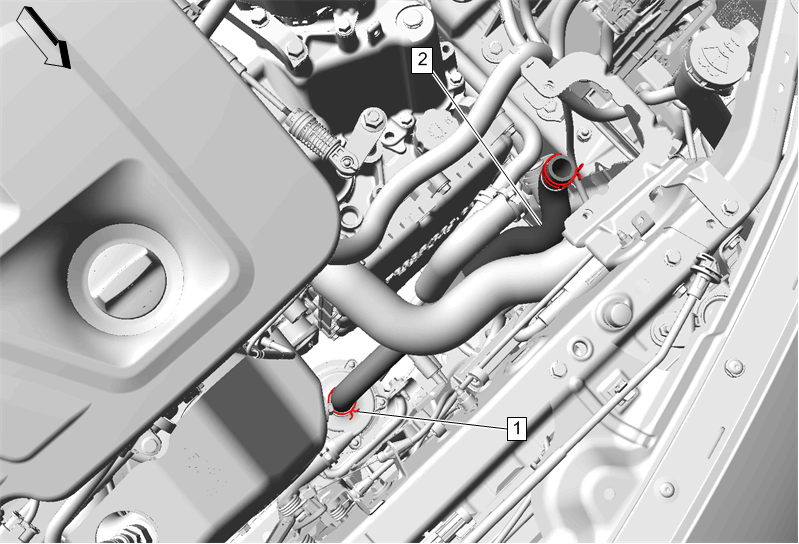

Fig 1: Drive Motor Power Inverter Module Cooling Inlet Hose (Drive Motor Bat Rad Surge Tank To Pump)
| Callout | Component Name |
|---|---|
| Preliminary Procedure Drive Motor Battery Radiator Surge Tank Replacement |
|
| 1 | Generator Control Module Coolant Pump Hose Clamp Procedure Hose Clamp Replacement Guidelines - Spring Type |
| 2 | Drive Motor Generator Power Inverter Module Pump Cooling Inlet Hose |
