Drive Motor Battery Cooling Air Outlet Duct Replacement
WARNING: This page is about a different variant/trim than selected.

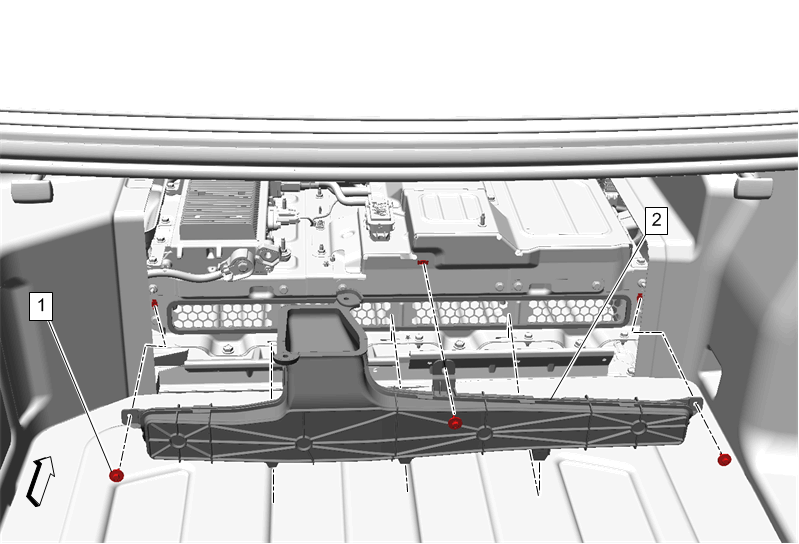

| Callout | Component Name |
|---|---|
| Preliminary Procedure Drive Motor Generator Control Module Tray Replacement |
|
| 1 | Drive Motor Battery Cooling Air Outlet Duct Bolt [3x]
CAUTION:
Refer to Fastener Caution
. Tighten 2.5 N.m (22 lb in) |
| 2 | Drive Motor Battery Cooling Air Outlet Duct |
