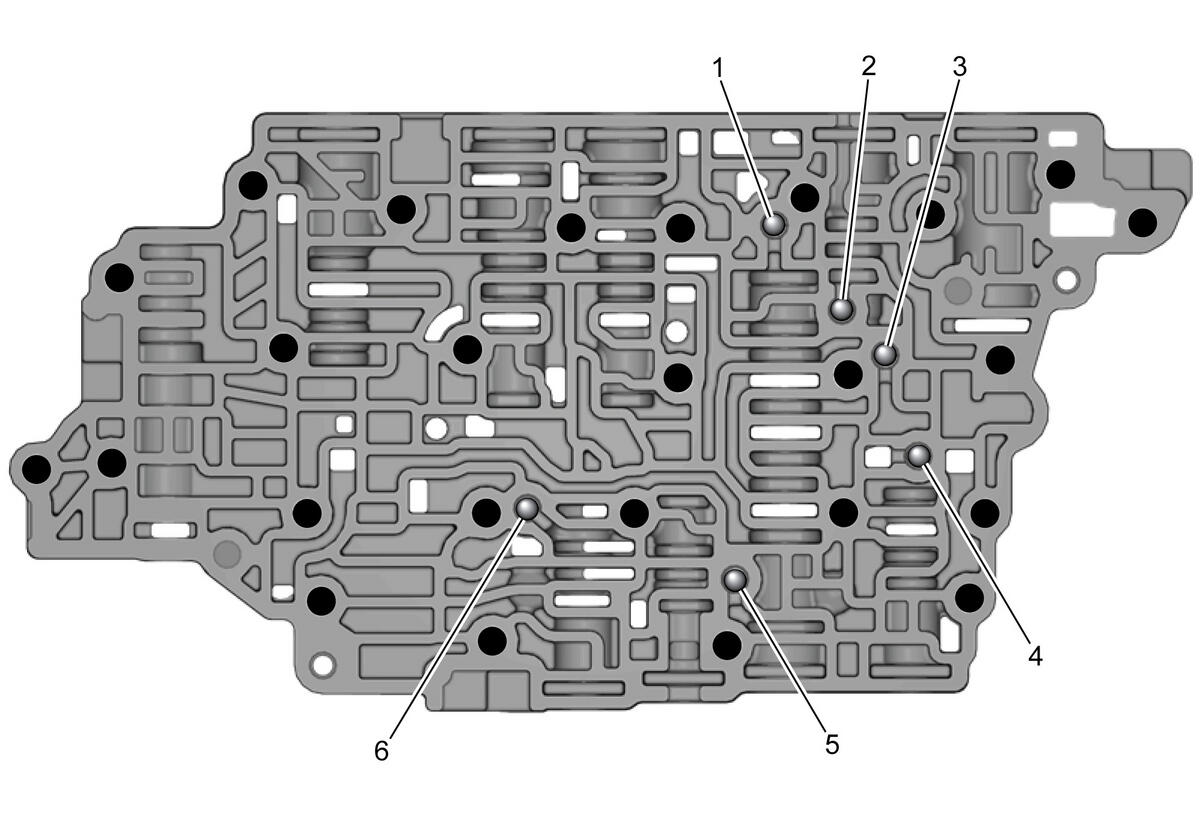

Control Valve Body - Case Side
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS COMPANY Control Valve Body - Case Side
| I.D. |
Input Oil |
Input Oil |
Output Oil |
| 1 |
1 Reverse Limit |
- |
1 Reverse Release |
| 2 |
Clutch Select Solenoid |
1 Reverse Apply |
Clutch Select Valve Signal |
| 3 |
57R Clutch Feed |
- |
Rev / 57R Feed |
| 4 |
Drive 2 |
Rev / 57R Feed |
Rev / 57R Feed |
| 5 |
1 Rev / 6789 Latch |
6789 CL |
Latch |
| 6 |
Drive |
- |
Drive |
