X350 Fuel Tank Harness to Body Harness
| - | |

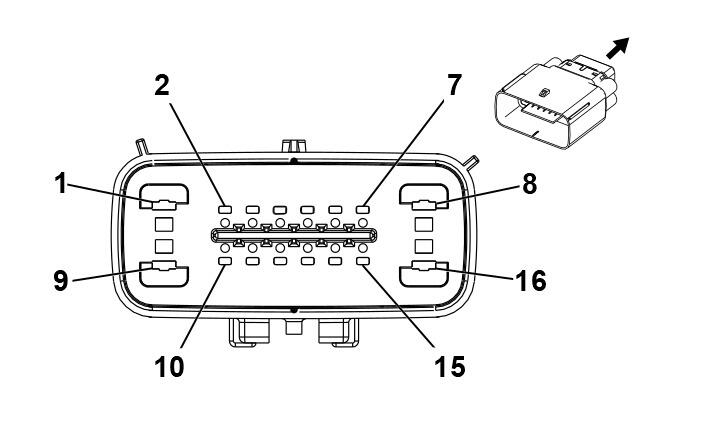

Connector Part Information
|
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | No Tool Required | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | 19119440 | J-35616-3 (GY) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| III | 19366668 | J-35616-5 (PU) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.5 | GY | 120 | I | - | Fuel Pump Control | 1 | 2.5 | GY | 120 | III | - |
| 2 | 0.5 | BU | 7443 | I | - | Fuel System Control Module Shield Ground Extension | 2 | 0.5 | BU | 7443 | II | - |
| 3 | Not Available | - | - | I | - | - | 3 | - | - | - | - | - |
| 4 | 0.5 | BK/GN | 6281 | I | - | Fuel Level Sensor Low Reference | 4 | 0.5 | BK/GN | 6281 | II | - |
| 5 | 0.5 | BU/VT | 1589 | I | - | Primary Fuel Level Sensor Signal | 5 | 0.5 | BU/VT | 1589 | II | - |
| 6 | 0.5 | BU/WH | 7446 | I | - | Fuel Line Pressure Sensor Signal | 6 | 0.5 | BU/WH | 7446 | II | - |
| 7 | 0.5 | BK/YE | 7447 | I | - | Fuel Line Pressure Sensor Low Reference | 7 | 0.5 | BK/YE | 7447 | II | - |
| 8 | 0.5 | WH | 1310 | I | - | EVAP Canister Vent Solenoid Control | 8 | 0.5 | WH | 1310 | II | - |
| 9 | 2.5 | BK/GN | 1580 | I | - | Fuel Pump Low Reference | 9 | 2.5 | BK/GN | 1580 | III | - |
| 10 | 0.5 | BN/RD | 7445 | I | - | Fuel Line Pressure Sensor 5V Reference | 10 | 0.5 | BN/RD | 7445 | II | - |
| 11 | 0.5 | BU/WH | 890 | I | - | Fuel Tank Pressure Sensor Signal | 11 | 0.5 | BU/WH | 890 | II | - |
| 12 | 0.5 | BK/GN | 6281 | I | - | Fuel Level Sensor Low Reference | 12 | 0.5 | BK/BN | 6281 | II | - |
| 13 | 0.5 | YE/RD | 2709 | I | - | Fuel Tank Pressure Sensor 5V Reference | 13 | 0.5 | YE/RD | 2709 | II | - |
| 14 | Not Available | - | - | I | - | - | 14 | - | - | - | - | - |
| 15 | Not Available | - | - | I | - | - | 15 | - | - | - | - | - |
| 16 | 0.5 0.5 |
RD/VT RD/BN |
440 440 |
I I |
- - |
Battery Positive Voltage Battery Positive Voltage |
16 | 0.5 | RD/BU | 440 | II | -(NT7/NU5/NQU/NUH-HP4) |
