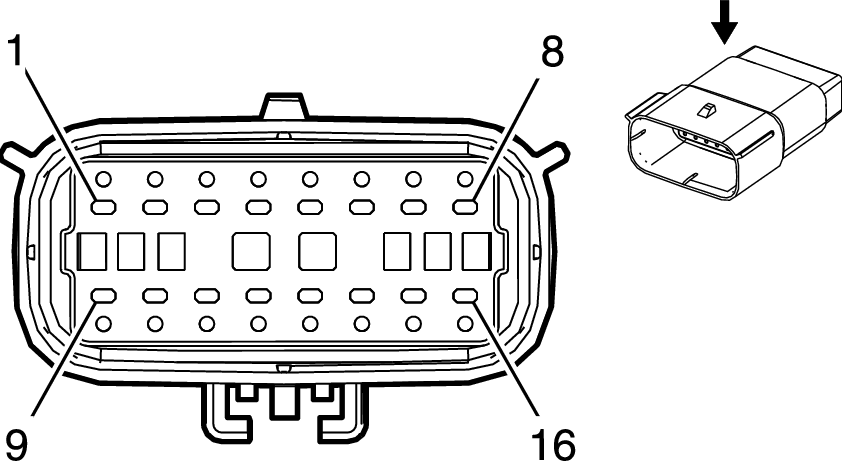

X100 Forward Lamp Harness to Front Fascia Harness (UFQ)
|
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 54241630
- Service Connector: 13577550
- Description: 16-Way F 1.5 Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Front Fascia
- OEM Connector: 54241604
- Service Connector: Service by Harness - See Part Catalog
- Description: 16-Way M 1.5 APEX Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13579989 |
J-35616-2A (GY) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Not Required |
J-35616-3 (GY) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
- |
- |
Not Occupied |
1 |
- |
- |
- |
- |
- |
| 2 |
0.5 |
BK/BU |
5214 |
I |
- |
Front Parking Sensor Low Reference |
2 |
0.5 |
BK/BU |
5214 |
II |
- |
| 3 |
0.5 |
VT/WH |
5215 |
I |
- |
Front Parking Left Corner Sensor |
3 |
0.5 |
VT/WH |
5215 |
II |
- |
| 4 |
0.5 |
YE/GY |
5216 |
I |
- |
Front Parking Left Mid Sensor |
4 |
0.5 |
YE/GY |
5216 |
II |
- |
| 5 |
0.5 |
WH/GY |
5217 |
I |
- |
Front Parking Right Corner Sensor |
5 |
0.5 |
WH/GY |
5217 |
II |
- |
| 6 |
0.5 |
VT/GY |
5218 |
I |
- |
Front Parking Right Mid Sensor |
6 |
0.5 |
VT/GY |
5218 |
II |
- |
| 7 |
0.5 |
BK |
1150 |
I |
- |
Ground |
7 |
0.5 |
BK |
1150 |
II |
- |
| 8 |
0.5 |
GN |
3155 |
I |
- |
Right Front Supplemental Object Sensor Signal |
8 |
0.5 |
GN |
3155 |
II |
- |
| 9 |
0.5 |
BK/BU |
61 |
I |
- |
Outside Ambient Temperature Sensor Low Reference |
9 |
0.5 |
BK/BU |
61 |
II |
- |
| 10 |
0.5 |
BU/GY |
636 |
I |
- |
Outside Ambient Air Temperature Sensor Signal |
10 |
0.5 |
BU/GY |
636 |
II |
- |
| 11 |
0.5 |
GY/BU |
7538 |
I |
- |
Left Front DRL Control |
11 |
0.5 |
GY/BU |
7538 |
II |
- |
| 12 |
0.5 |
BU/BN |
7539 |
I |
- |
Right Front DRL Control |
12 |
0.5 |
BU/BN |
7539 |
II |
- |
| 13 |
0.5 |
WH/YE |
1204 |
I |
- |
Left Park Lamp Control |
13 |
0.5 |
WH/YE |
1204 |
II |
- |
| 14 |
0.5 |
VT |
1203 |
I |
- |
Right Park Lamp Control |
14 |
0.5 |
VT |
1203 |
II |
- |
| 15 |
0.5 |
GY |
3154 |
I |
- |
Left Front Supplemental Object Sensor Signal |
15 |
0.5 |
GY |
3154 |
II |
- |
| 16 |
0.5 |
RD/BU |
5974 |
I |
- |
Park Assist Sensor Control Park |
16 |
0.5 |
RD/BU |
5974 |
II |
- |
