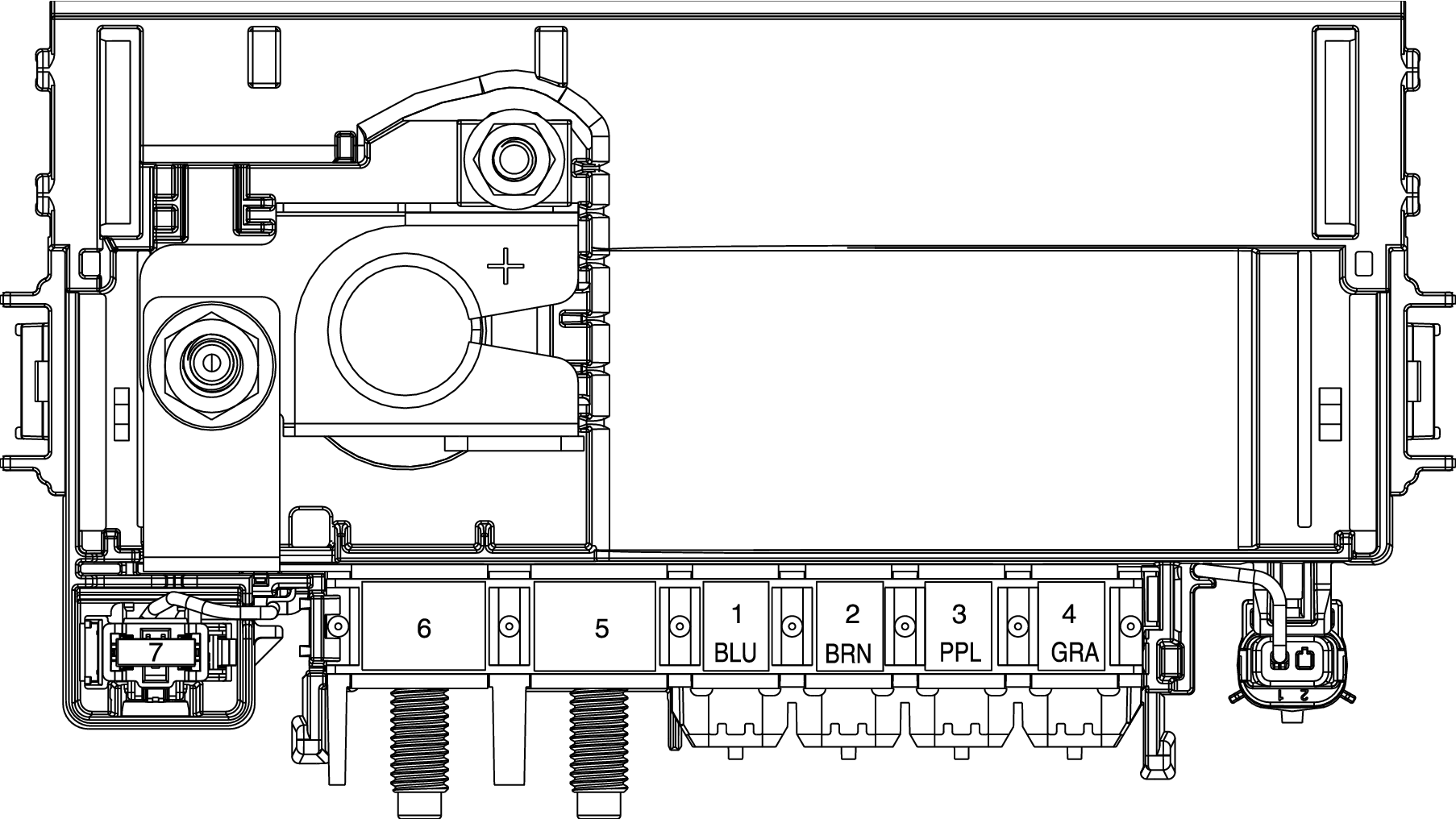

X50D Fuse Block - Battery Top View
X50D FUSE BLOCK - BATTERY FUSE IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| 1 | IEC1 | F1RB | 80 A | X51A Fuse Block - Instrument Panel |
| 2 | IEC2 | F2RB | 80 A | X51A Fuse Block - Instrument Panel |
| 3 | REC | F3RB | 80 A | X53A Fuse Block - Rear Body |
| 4 | - | F4RB | 100 A | Not Used |
| 5 | PRE FUSE UEC | F5RB | 175 A | X50B Fuse Block - Underhood Auxiliary |
| 6 | APM | F6RB | 200 A | K1 14V Power Module |
| 7 | BAT SENS | F7RB | 5 A | Battery Sense |
