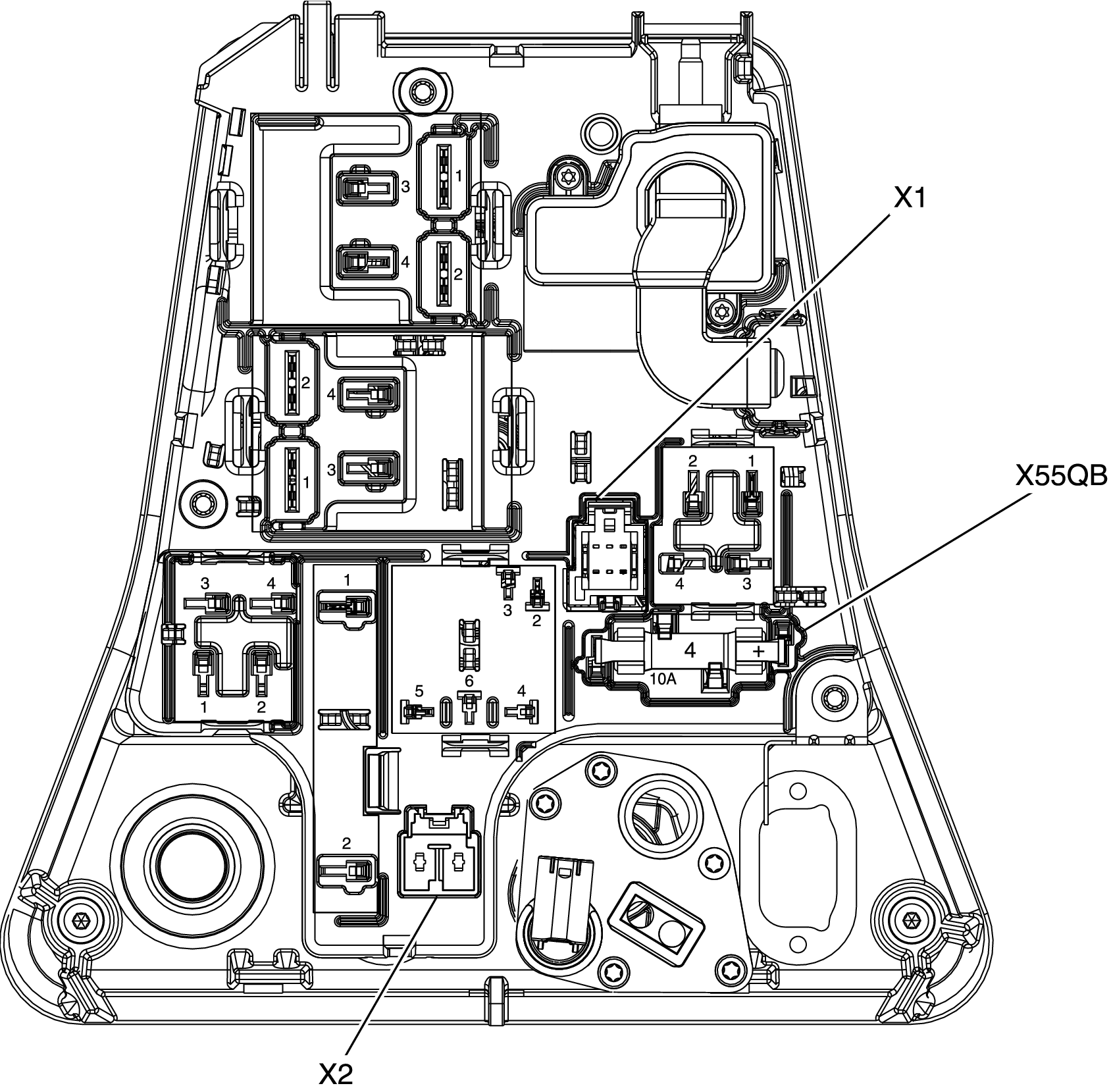

A28 Hybrid/EV Battery Contactor Assembly - Rear View
A28 HYBRID/EV BATTERY CONTACTOR ASSEMBLY FUSE AND RELAY IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| Fuses | ||||
| F4HA | - | F4HA | 10 A | E54 Hybrid/EV Battery Pack Coolant Heater |
| Relays | ||||
| KR34A | - | KR34A Hybrid/EV Battery Negative Contactor | - | KR134 Pre-Charge Contactor |
| KR34B | - | KR34B Hybrid/EV Battery Positive Contactor | - | F1HA, F3HA Fuses, T6 Power Inverter Module |
| KR116B | - | KR116B Battery Charging System Positive Contactor | - | F2HA Fuse |
| KR134 | - | KR134 Pre-Charge Contactor | - | KR34A Hybrid/EV Battery Negative Contactor |
| Resistor/Transistor | ||||
| R25 | - | R25 Hybrid/EV Battery Pre-Charge Resistor | - | - |
| T21 | - | T21 Hybrid/EV Battery Coolant Heater Transistor | - | - |
