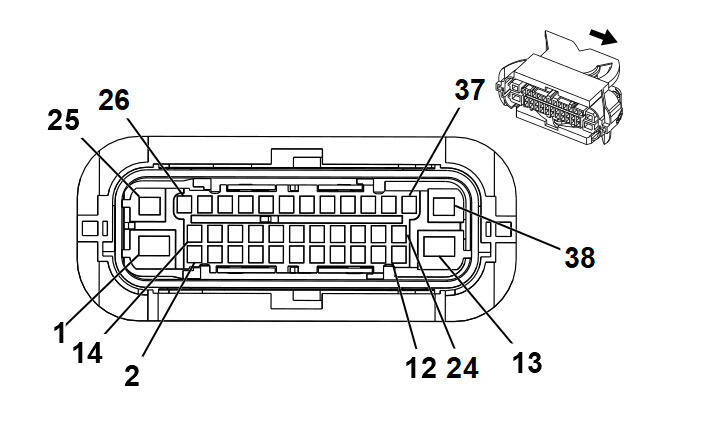

K38 Chassis Control Module (JL1/Z85)
|
|
Connector Part Information
- Harness Type: Chassis
- OEM Connector: 15533088
- Service Connector: 19329924
- Description: 38-Way F 1.5 CTS, 2.8 MCP, 4.8 MCP Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
19119381 |
J-35616-14 (GN) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
19119772 |
J-35616-35 (VT) |
J-38125-557 |
1241388-1 |
7 |
E |
C |
| III |
19328630 |
J-35616-40 (BU) |
J-38125-556 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
RD/WH |
2040 |
Battery Positive Voltage |
III |
- |
| 2 |
0.5 |
L-GN/RD |
1214 |
Right Rear Strut Position Sensor 5 Volt Reference |
I |
- |
| 3 |
0.5 |
BK/YE |
1215 |
Right Rear Strut Position Sensor Low Reference |
I |
- |
| 4 |
0.5 |
L-GN/GY |
1216 |
Right Rear Strut Position Sensor Signal |
I |
- |
| 5 |
0.5 |
YE/RD |
1208 |
Left Rear Strut Position Sensor 5 Volt Reference |
I |
- |
| 6 |
0.5 |
BK/L-GN |
1209 |
Left Rear Strut Position Sensor Low Reference |
I |
- |
| 7 |
0.5 |
L-GN/WH |
1210 |
Left Rear Strut Position Sensor Signal |
I |
- |
| 8 |
0.5 |
D-BU/RD |
6076 |
Real Time Damping Air Pressure Sensor 5 Volt Reference |
I |
- |
| 9 |
0.5 |
BK/YE |
6077 |
Real Time Damping Air Pressure Sensor Low Reference |
I |
- |
| 10 |
0.5 |
YE/L-GN |
6075 |
Real Time Damping Air Pressure Sensor Signal |
I |
- |
| 11 - 12 |
- |
- |
- |
Not Occupied |
- |
- |
| 13 |
0.75 |
BK |
1750 |
Ground |
III |
- |
| 14 |
0.5 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
I |
- |
| 15 |
- |
- |
- |
Not Occupied |
- |
- |
| 16 |
0.5 |
D-BU/RD |
7632 |
Integrated Trailer Brake Controller Switch 5 Volt Reference |
I |
- |
| 17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
0.5 |
BN |
7634 |
Integrated Trailer Brake Controller Redundant Manual Apply Signal |
I |
- |
| 19 |
0.5 |
BK/YE |
7631 |
Integrated Trailer Brake Controller Switch Low Reference |
I |
- |
| 20 |
0.5 |
YE |
7635 |
Integrated Trailer Brake Controller Manual Apply Signal |
I |
- |
| 21 |
0.5 |
L-GN/BK |
7633 |
Integrated Trailer Brake Controller User Gain Signal |
I |
- |
| 22 |
0.5 |
YE/BK |
2224 |
Trailer Brake Enable Signal |
I |
- |
| 23 |
0.5 |
WH/BK |
2223 |
Trailer Brake Control Signal |
I |
- |
| 24 |
- |
- |
- |
Not Occupied |
- |
- |
| 25 |
0.75 |
PU/L-GN |
439 |
Run/Crank Ignition 1 Voltage |
II |
- |
| 26 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
I |
- |
| 27 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
I |
- |
| 28 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
I |
- |
| 29 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
I |
- |
| 30 |
0.5 |
L-GN/VT |
4114 |
Local Interconnect Network Serial Data Bus 14 |
I |
- |
| 31 - 34 |
- |
- |
- |
Not Occupied |
- |
- |
| 35 |
0.5 |
BN/YE |
1112 |
Damping Relay Coil Control |
I |
- |
| 36 |
0.75 |
WH/L-GN |
320 |
Automatic Level Control Exhaust Solenoid Control |
I |
- |
| 37 - 38 |
- |
- |
- |
Not Occupied |
- |
- |
