Engine Front Cover and Accessory Drive Belt Tensioner
WARNING: This page is about a different car, the 2015 Chevrolet Malibu. However, it is still accessible from the selected car via links, so may be relevant.

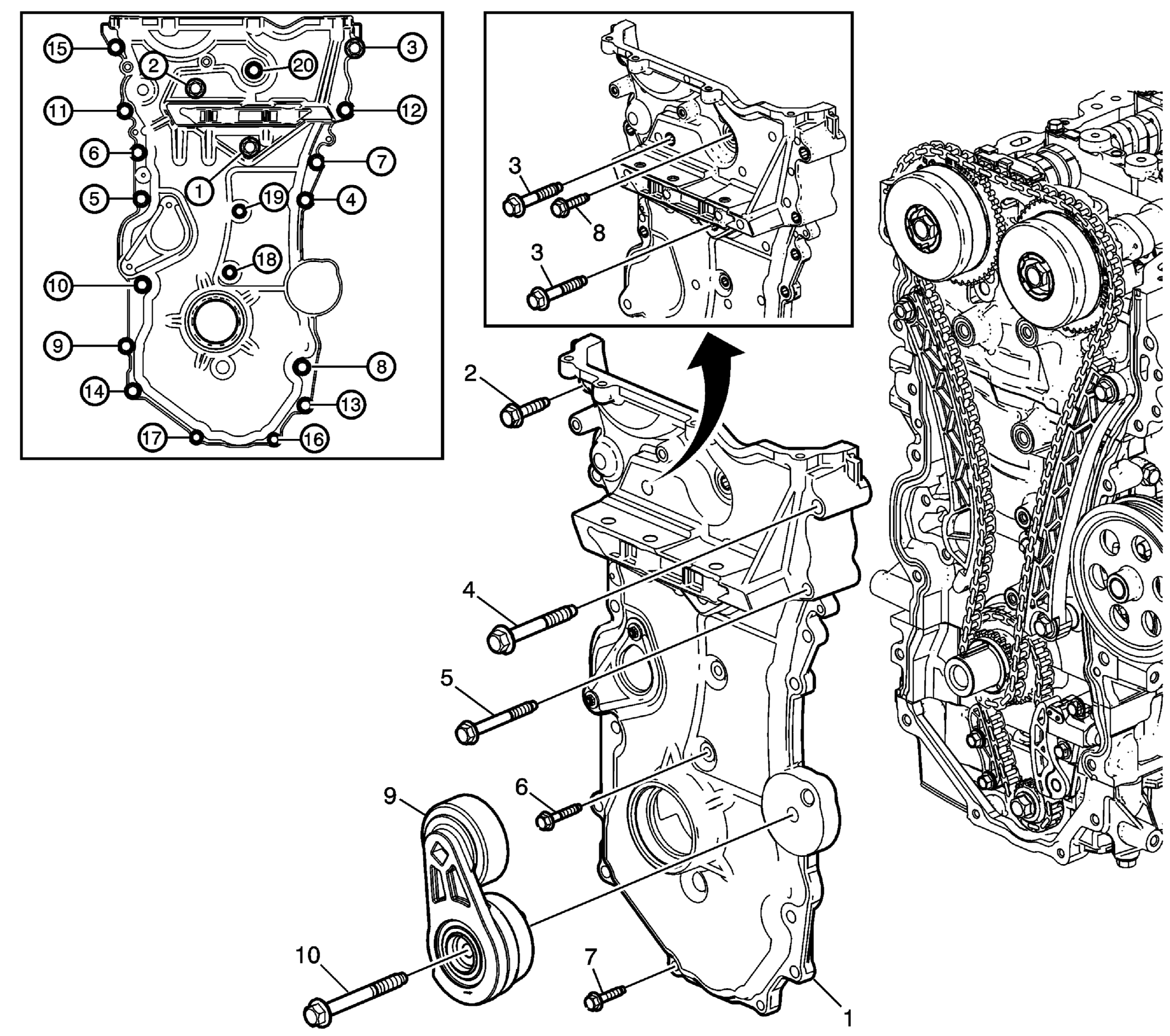

Engine Front Cover and Accessory Drive Belt Tensioner
| Callout | Component Name |
|---|---|
| 1 | Engine Front Cover |
| 2 | Engine Front Cover Bolt (Qty: 11)
CAUTION:
Refer to Fastener Caution
. Procedure Tighten the engine front cover bolts in sequence. Tighten 25 N.m (18 lb ft) |
| 3 | Engine Front Cover Bolt (Qty: 2) Procedure Tighten the engine front cover bolts in sequence. Tighten 58 N.m (43 lb ft) |
| 4 | Engine Front Cover Bolt (Qty: 1) Procedure Tighten the engine front cover bolt in sequence. Tighten 58 N.m (43 lb ft) |
| 5 | Engine Front Cover Bolt (Qty: 1) Procedure Tighten the engine front cover bolt in sequence. Tighten 25 N.m (18 lb ft) |
| 6 | Engine Front Cover Bolt (Qty: 2) Procedure Tighten the engine front cover bolts in sequence. Tighten 10 N.m (89 lb in) |
| 7 | Engine Front Cover Bolt (Qty: 2) Procedure Tighten the engine front cover bolts in sequence. Tighten 10 N.m (89 lb in) |
| 8 | Engine Front Cover Bolt (Qty: 1) Procedure Tighten the engine front cover bolt in sequence. Tighten 25 N.m (18 lb ft) |
| 9 | Accessory Drive Belt Tensioner |
| 10 | Accessory Drive Belt Tensioner Bolt Tighten 58 N.m (43 lb ft) |
