T7L Headlamp Ballast - Left (T4F)
WARNING: This page is about a different car, the 2015 Chevrolet Malibu. However, it is still accessible from the selected car via links, so may be relevant.

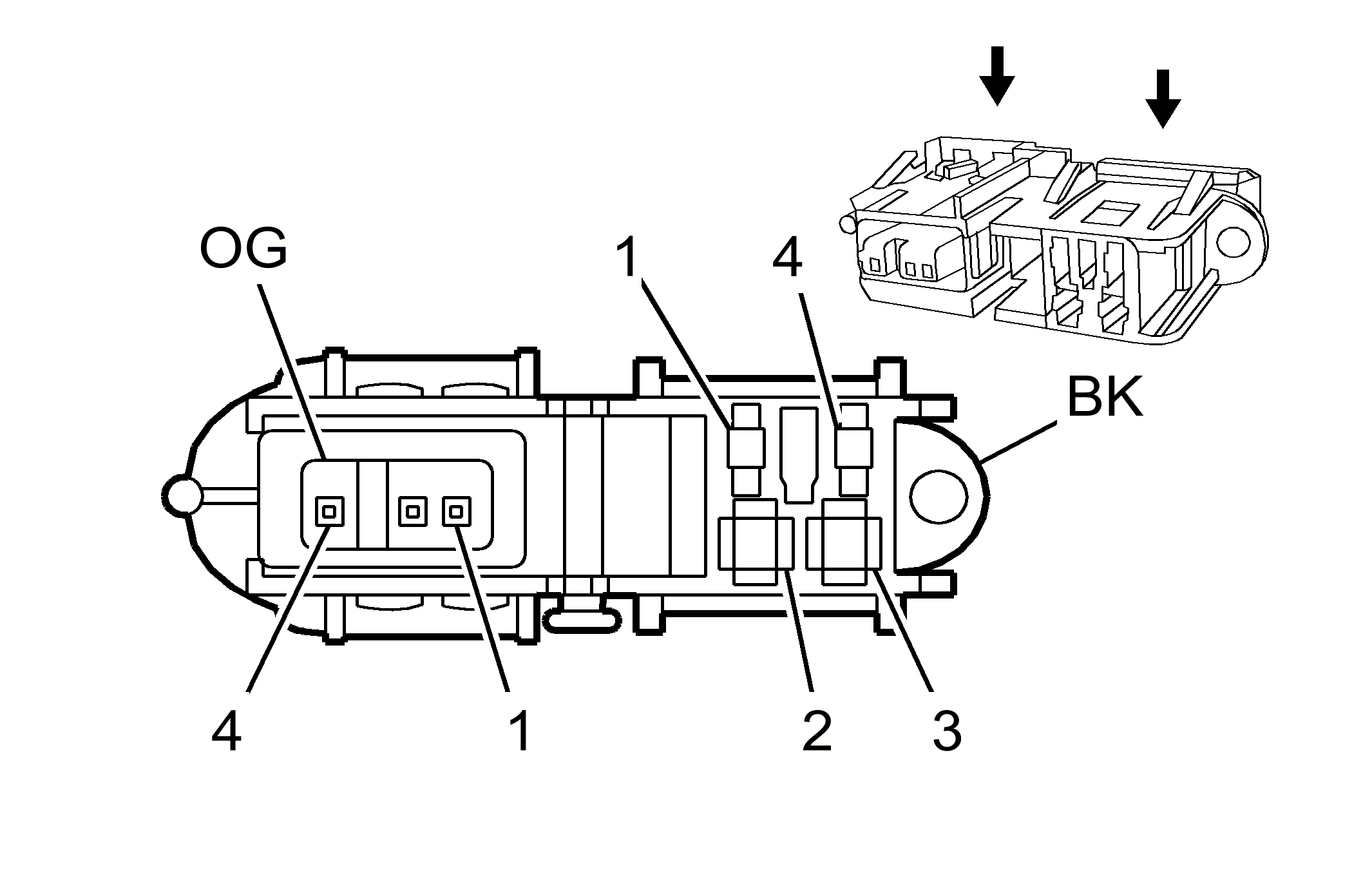

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Service by Harness - See Part Catalog | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | COAX | - | High Intensity Discharge | I | - |
| 2 | 0.75 - |
BU COAX |
712 - |
Left Headlamp Low Beam Supply Voltage High Intensity Discharge |
I | - - |
| 3 | 0.75 | BK/WH | 1150 | Ground | I | - |
| 4 | - | COAX | - | High Intensity Discharge | I | - |
