M59 Transmission Gear Shift Motor
WARNING: This page is about a different car, the 2016 Chevrolet SS. However, it is still accessible from the selected car via links, so may be relevant.
|
|

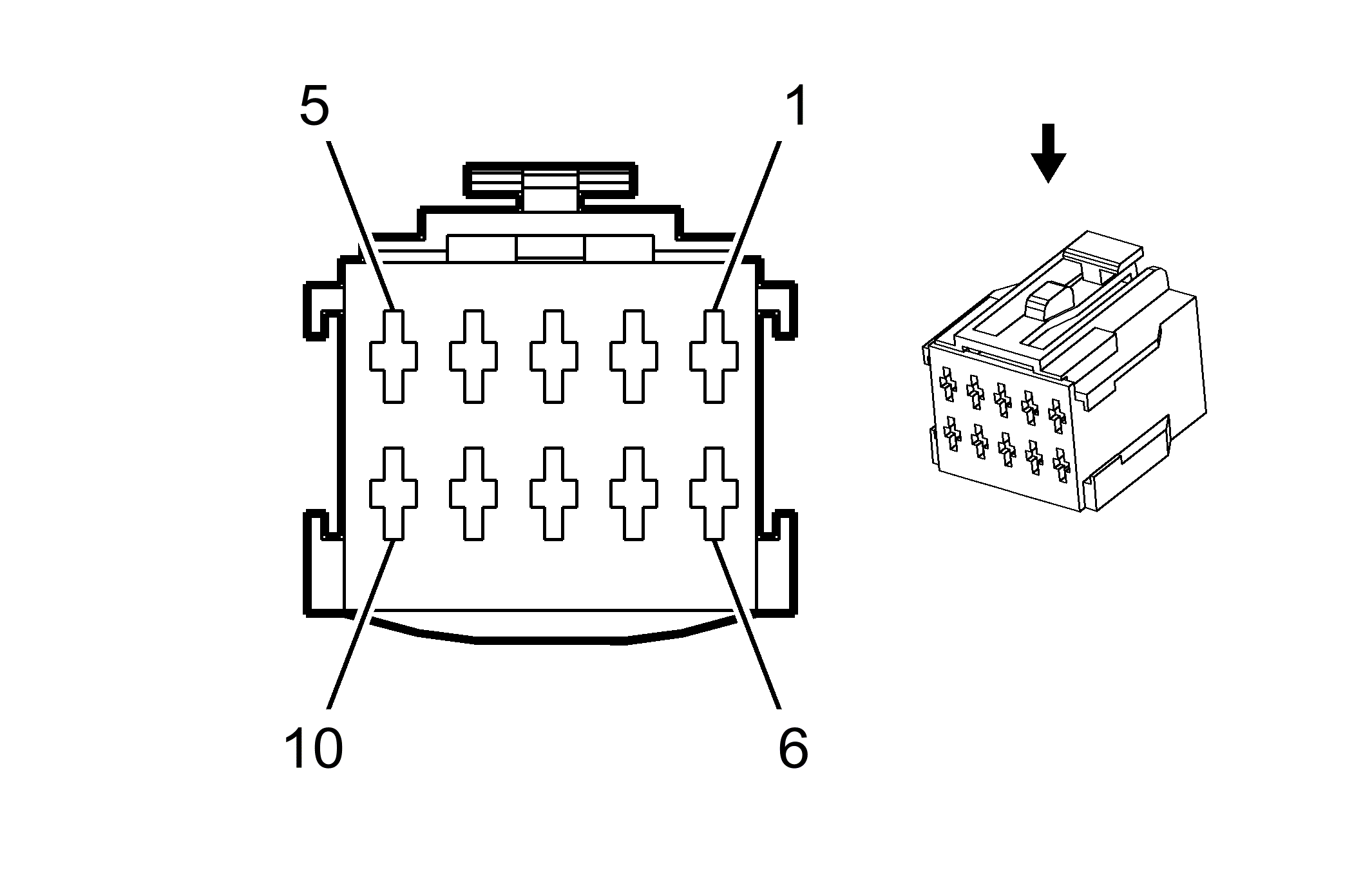

Connector Part Information
- Harness Type: Headliner
- OEM Connector: 18101EV10M1
- Service Connector: 13579583
- Description: 10-Way F 1.5 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575726 |
J-35616-14 (GN) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13578864 |
J-35616-14 (GN) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1.5 |
BK |
2250 |
Ground |
I |
CF5 |
| 2 |
0.35 |
BU/WH |
110 |
Sunroof Switch Close Signal |
II |
CF5 |
| 3 |
0.35 |
BN/BU |
2074 |
Sunroof Switch Express Signal |
II |
CF5 |
| 4 |
0.35 |
GN/WH |
100 |
Sunroof Switch Open Signal |
II |
CF5 |
| 5 |
0.35 |
YE/VT |
144 |
Sunroof Switch Open Vent Signal |
II |
CF5 |
| 6 |
1.5 |
RD/GY |
3540 |
Battery Positive Voltage |
I |
CF5 |
| 7 - 8 |
- |
- |
- |
Not Occupied |
- |
- |
| 9 |
0.35 |
BU |
3760 |
Switched Auxiliary Accessory Voltage Control |
II |
CF5 |
| 10 |
- |
- |
- |
Not Occupied |
- |
- |
