M40 Rear Compartment Lid Latch
WARNING: This page is about a different car, the 2016 Chevrolet SS. However, it is still accessible from the selected car via links, so may be relevant.
|
|

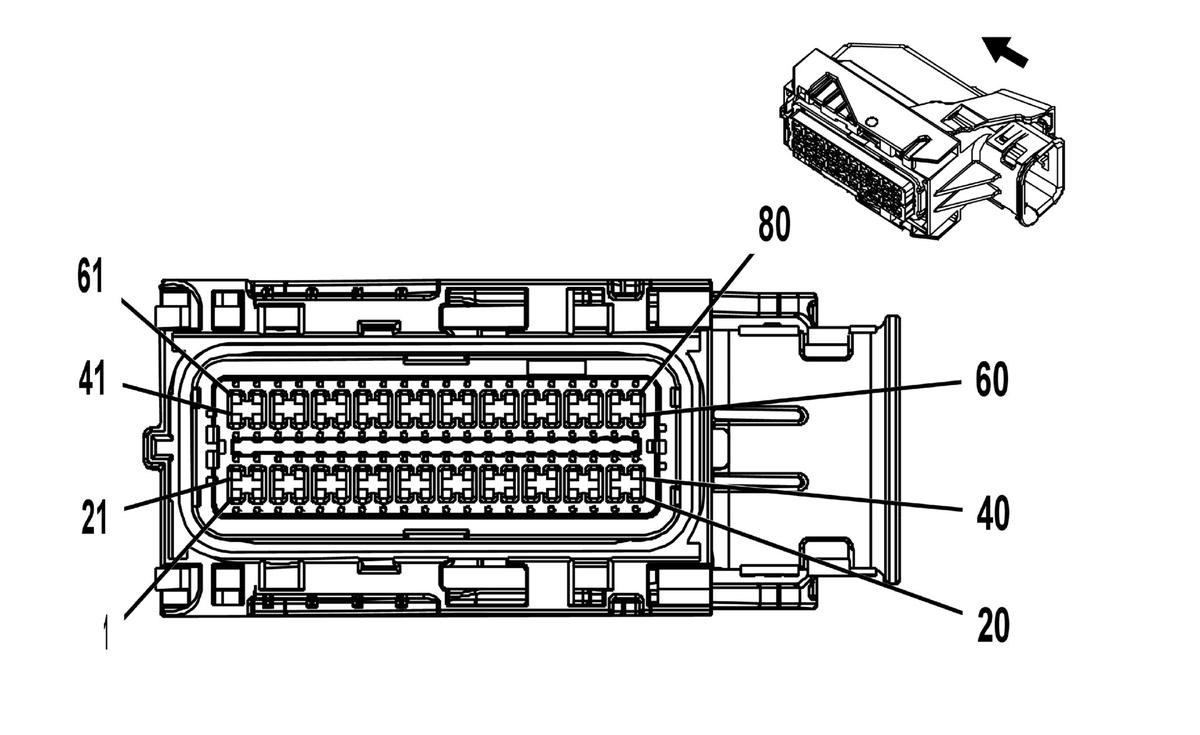

Connector Part Information
- Harness Type: Body
- OEM Connector: 1456983-5
- Service Connector: 19119433
- Description: 80-Way F 0.64 MX123 Series, Sealed (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575296 |
J-35616-64B (LT BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575297 |
J-35616-64B (LT BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
Not Occupied |
- |
- |
| 2 |
0.35 |
VT/GY |
1303 |
Lift Gate Ajar Switch Signal 1 |
I |
- |
| 3 |
0.5 |
BU/WH |
6128 |
Rear Closure Unlatch Motor Unlatch Control |
II |
- |
| 4 |
0.5 |
BK |
2650 |
Ground |
II |
- |
| 5 - 80 |
- |
- |
- |
Not Occupied |
- |
- |
