Transmission Pressure And Torque Converter
|
|
- |

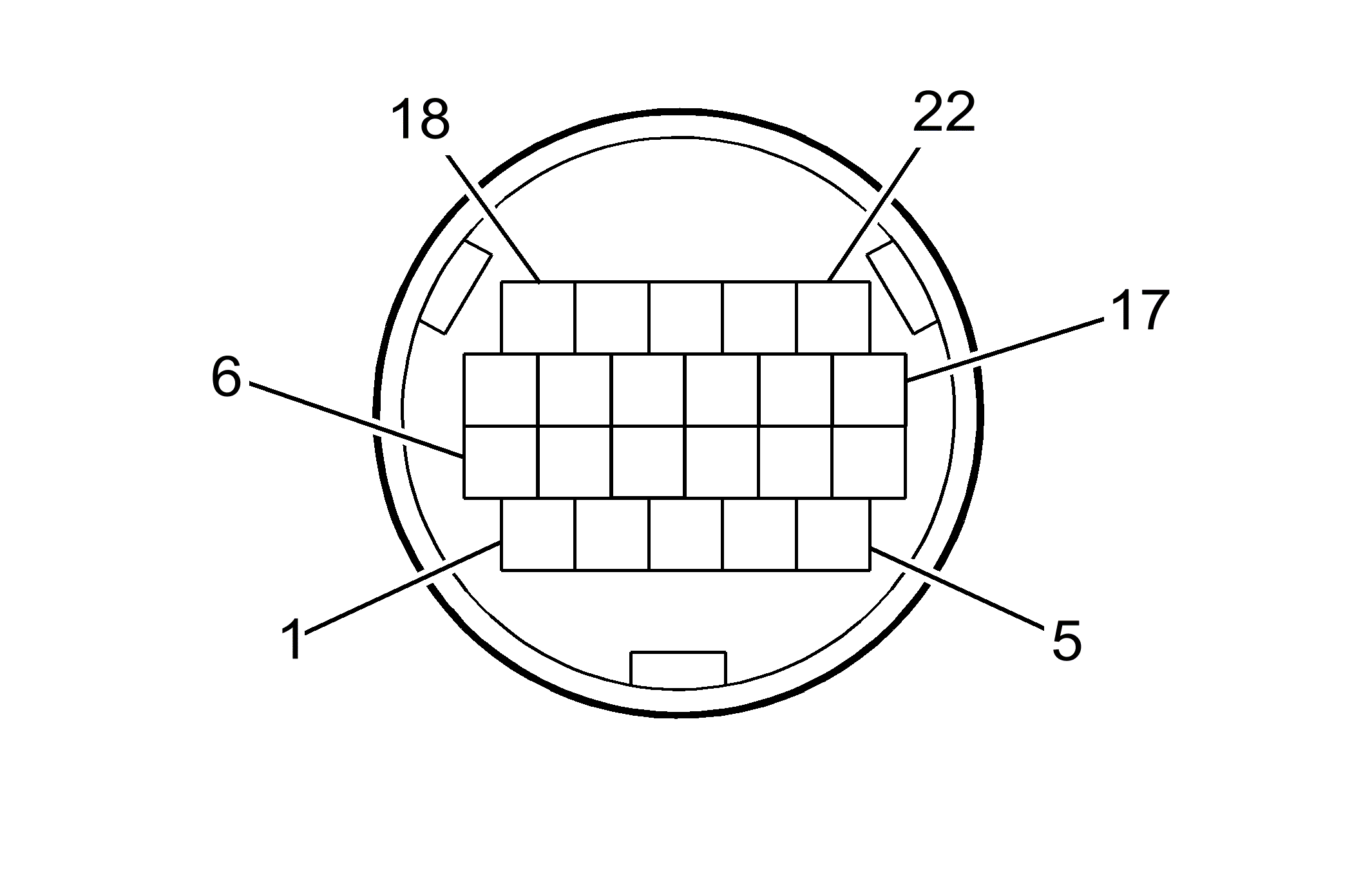

Connector Part Information
- Harness Type: Engine
- OEM Connector: RK22FGY
- Service Connector: Service by Harness
- Description: 22-Way F, Sealed (GY)
|
Connector Part Information
- Harness Type: Transmission Assembly
- OEM Connector: Not Available
- Service Connector: Service by Harness
- Description: 22-Way M, Sealed (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
YE |
BA01 |
I |
- |
Transmission Mainline Pressure Solenoid Control |
1 |
- |
YE |
BA01 |
II |
- |
| 2 |
- |
WH |
BA02 |
I |
- |
Transmission Pressure Control Solenoid 1 Control |
2 |
- |
WH |
BA02 |
II |
- |
| 3 |
- |
GN |
BA03 |
I |
- |
Transmission Pressure Control Solenoid 2 Control |
3 |
- |
GN |
BA03 |
II |
- |
| 4 |
- |
BU |
BA04 |
I |
- |
Torque Converter Clutch Pressure Control Solenoid Control |
4 |
- |
BU |
BA04 |
II |
- |
| 5 |
- |
RD |
BA11 |
I |
- |
Torque Converter Clutch Enable Solenoid Control |
5 |
- |
RD |
BA11 |
II |
- |
| 6-11 |
- |
- |
- |
- |
- |
Not Occupied |
6-11 |
- |
- |
- |
- |
- |
| 12 |
- |
BN |
BA47 |
I |
- |
Transmission Temperature Sensor Signal |
12 |
- |
BN |
BA47 |
II |
- |
| 13 |
- |
PK |
BA37 |
I |
- |
Transmission Fluid Pressure Sensor Signal (1) |
13 |
- |
PK |
BA37 |
II |
- |
| 14 |
- |
GY |
BA38 |
I |
- |
Transmission Fluid Pressure Sensor Signal (2) |
14 |
- |
GY |
BA38 |
II |
- |
| 15-17 |
- |
- |
- |
- |
- |
Not Occupied |
15-17 |
- |
- |
- |
- |
- |
| 18 |
- |
YE |
BA40 |
I |
- |
Sensor Low Reference |
18 |
- |
YE |
BA40 |
II |
- |
| 19-21 |
- |
- |
- |
- |
- |
Not Occupied |
19-21 |
- |
- |
- |
- |
- |
| 22 |
- |
WH |
BA46 |
I |
- |
Transmission Fluid Pressure Sensor 5 Volt Reference |
22 |
- |
WH |
BA46 |
II |
- |
