Rear Defogger And Back Door
|
|
|

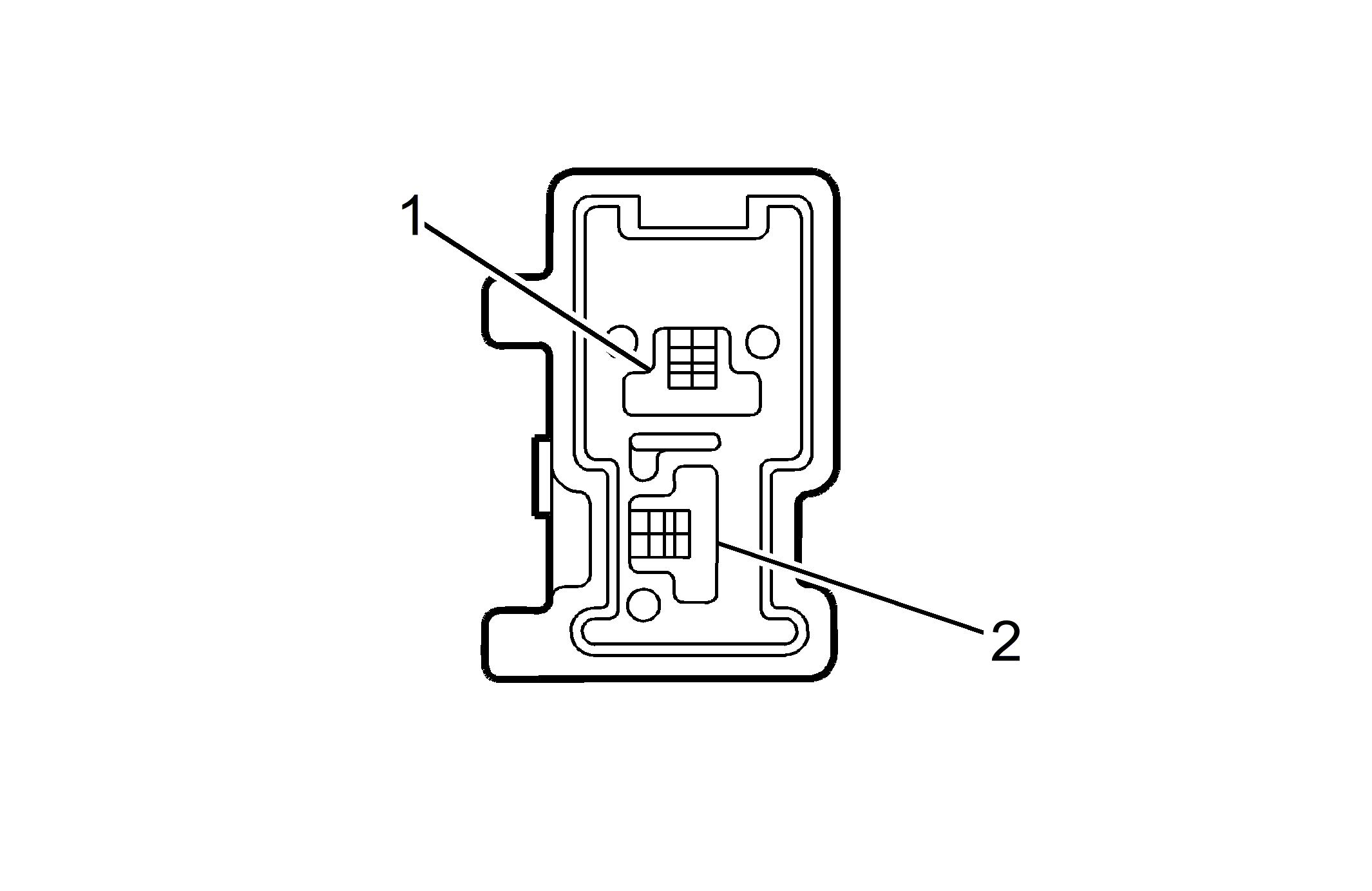

Connector Part Information
- Harness Type: Rear Defogger
- OEM Connector: M02FW-LC
- Service Connector: Service by Harness
- Description: 2-Way F 250 Series (NA)
|
Connector Part Information
- Harness Type: Back Door
- OEM Connector: M02MW-LC
- Service Connector: Service by Harness
- Description: 2-Way M 250 Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
BK |
NAE1 |
I |
- |
Ground |
1 |
- |
BK |
NAE1 |
II |
- |
| 2 |
- |
RD |
NA01 |
I |
- |
Rear Defogger Relay Supply Voltage |
2 |
- |
RD/WH |
NA01 |
II |
- |
