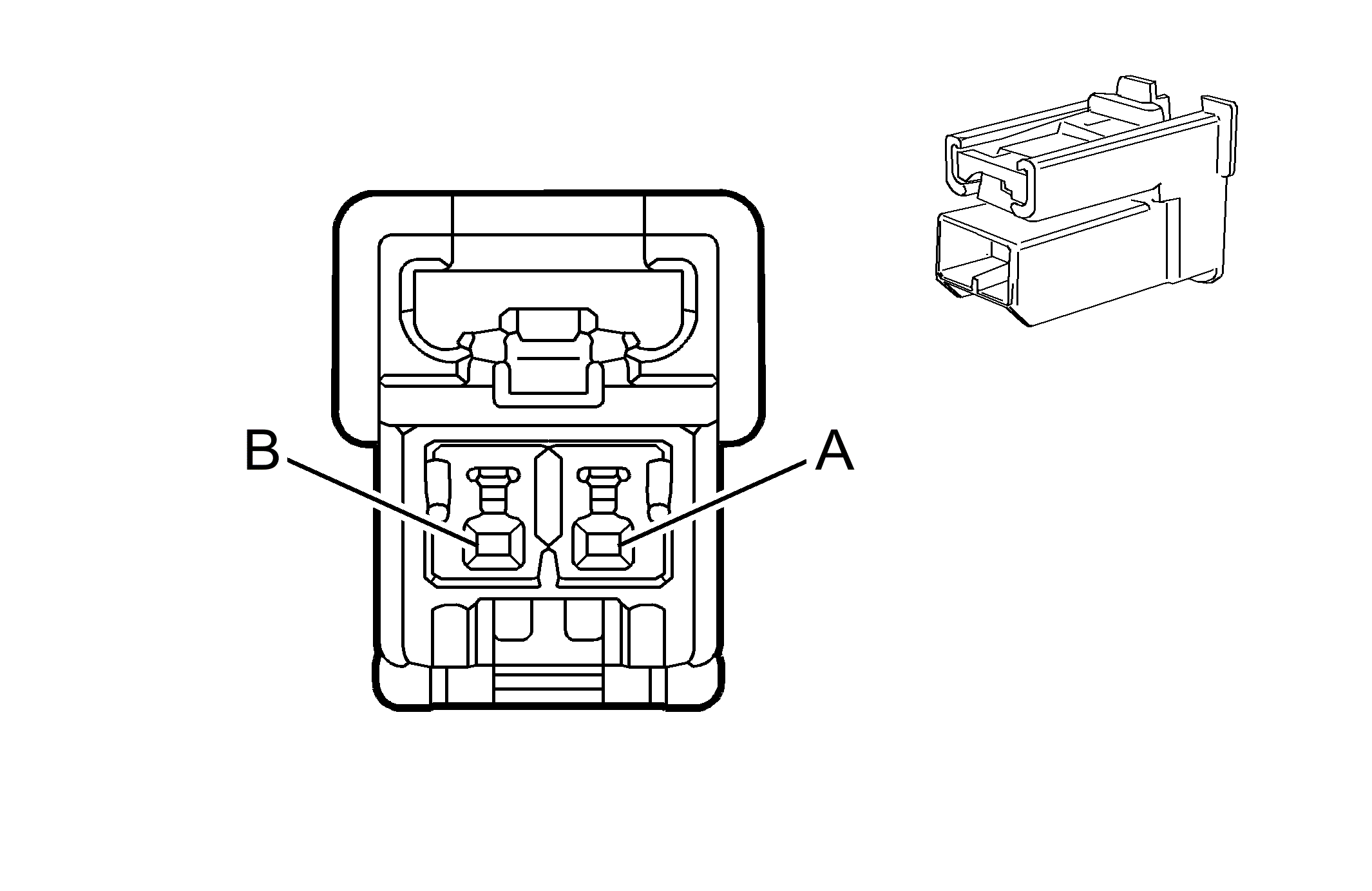

Passenger Side Impact Module
|
|
- |
Connector Part Information
- Harness Type: Body
- OEM Connector: TH02FY-1V-BD
- Service Connector: Service by Harness
- Description: 2-Way F, 040 Series (YE)
|
Connector Part Information
- Harness Type: Passenger Seat Side Air Bag
- OEM Connector: Not Available
- Service Connector: Service by Harness
- Description: 2-Way M (YE)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
- |
WH |
FB30 |
I |
- |
Passenger Side Impact Module Low Control |
A |
- |
YE |
FB30 |
II |
- |
| B |
- |
D-GN |
FB29 |
I |
- |
Passenger Side Impact Module High Control |
B |
- |
YE/BK |
FB29 |
II |
- |
