K85 Passenger Presence Module (AYF)

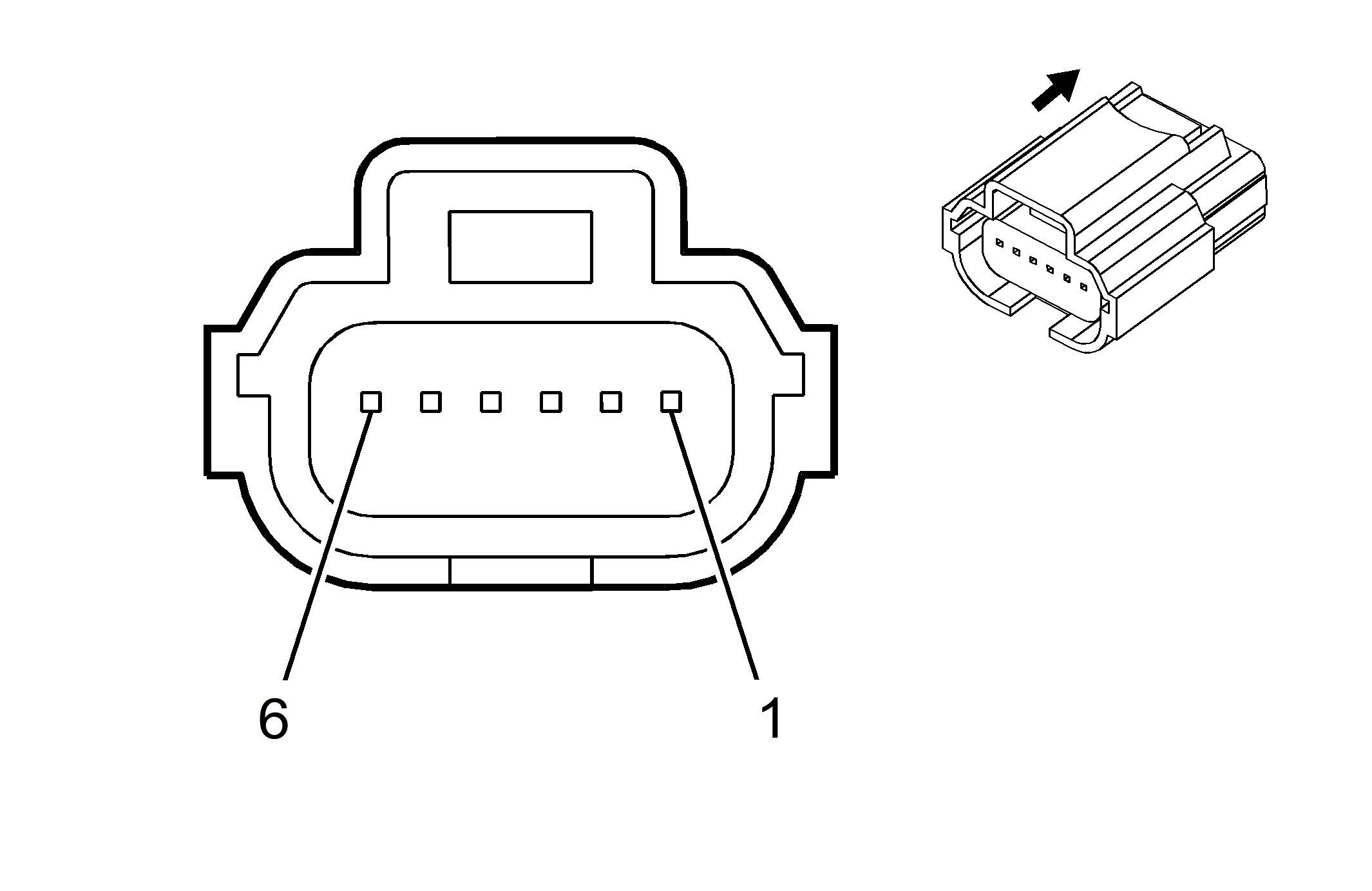

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-16 (LT GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | J-35616-64B (LT BU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 0.5 |
RD/WH RD/WH |
740 740 |
Battery Positive Voltage | I II |
AYF AYF |
| 2 | 0.5 | GN | 5060 | Low Speed GMLAN Serial Data | II | - |
| 3 | - | - | - | Not Occupied | - | - |
| 4 | 0.35 0.5 |
BK BK |
650 650 |
Ground | I II |
AYF AYF |
| 5 | 0.35 0.5 |
WH/GN BN |
3485 3485 |
Transmission Traction Power Inverter Module Resolver 2 Excitation Signal Negative | I II |
AYF AYF |
| 6 | 0.35 0.5 |
BU BK |
3486 3486 |
Traction Power Inverter Module Resolver 2 Excitation Signal Positive | I II |
AYF AYF |
