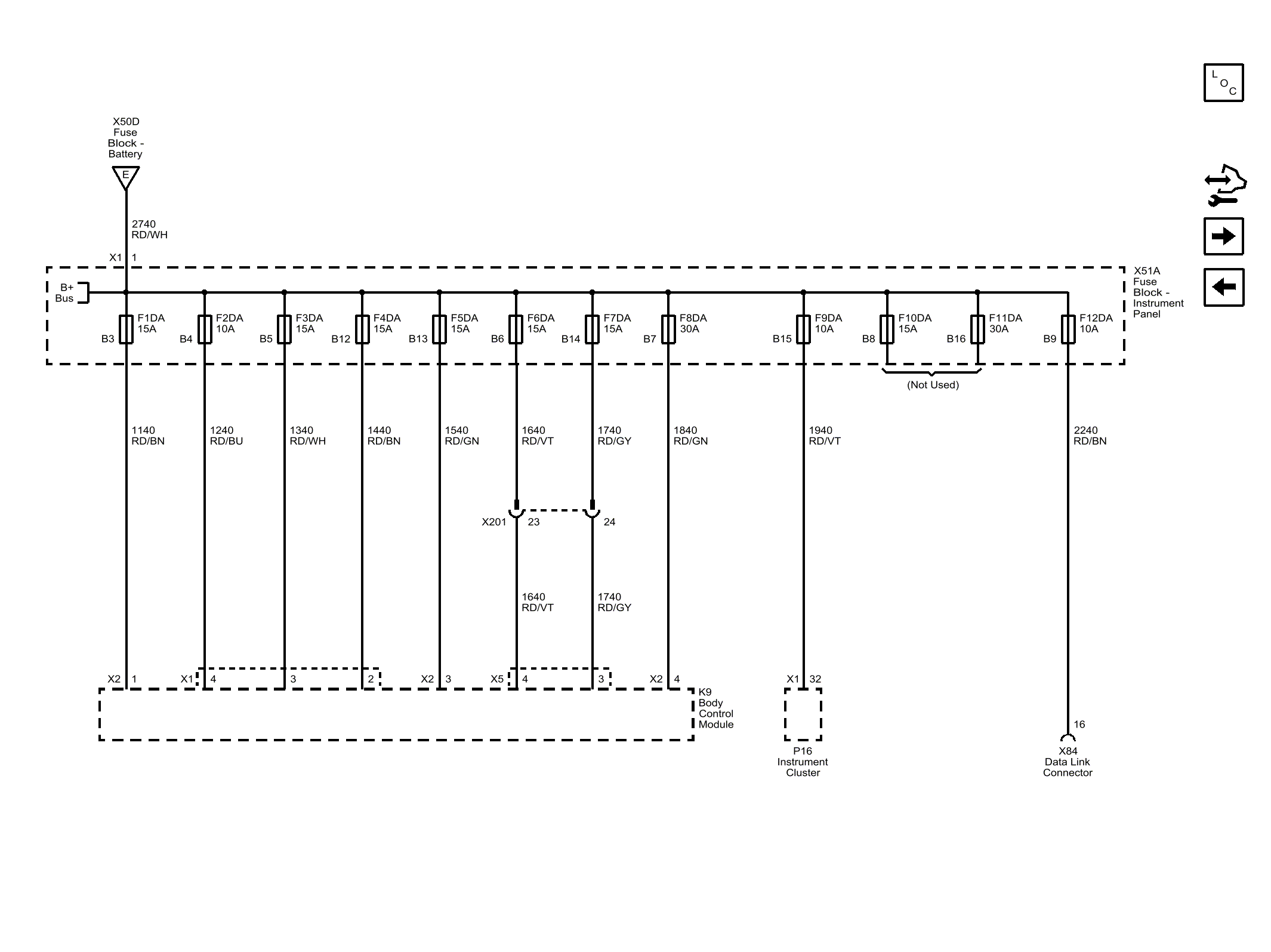

F1DA, F2DA, F3DA, F4DA, F5DA, F6DA, F7DA, F8DA, F9DA, F10DA, F11DA and F12DA Fuses
| Callout | Component Name |
|---|---|
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| 1140 | Battery Positive Voltage |
| 1140_RD/BN | 1140 RD/BN |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 1240 | Battery Positive Voltage |
| 1240_RD/BU | 1240 RD/BU |
| CAV_4 | 4 |
| CONN_X1 | X1 |
| 1340 | Battery Positive Voltage |
| 1340_RD/WH | 1340 RD/WH |
| CAV_3 | 3 |
| 1440 | Battery Positive Voltage |
| 1440_RD/BN | 1440 RD/BN |
| CAV_2 | 2 |
| 1540 | Battery Positive Voltage |
| 1540_RD/GN | 1540 RD/GN |
| CAV_3 | 3 |
| CONN_X2 | X2 |
| 1640 | Battery Positive Voltage |
| 1640_RD/VT | 1640 RD/VT |
| CAV_4 | 4 |
| CONN_X5 | X5 |
| 1740 | Battery Positive Voltage |
| 1740_RD/GY | 1740 RD/GY |
| CAV_3 | 3 |
| 1840 | Battery Positive Voltage |
| 1840_RD/GN | 1840 RD/GN |
| CAV_4 | 4 |
| CONN_X2 | X2 |
| 1940 | Battery Positive Voltage |
| 1940_RD/VT | 1940 RD/VT |
| CAV_32 | 32 |
| CONN_X1 | X1 |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_16 | 16 |
| 1640_RD/VT | 1640 RD/VT |
| 1740_RD/GY | 1740 RD/GY |
| CAV_B3 | B3 |
| CAV_B4 | B4 |
| CAV_B5 | B5 |
| CAV_B12 | B12 |
| CAV_B13 | B13 |
| CAV_B6 | B6 |
| CAV_B14 | B14 |
| CAV_B7 | B7 |
| CAV_B15 | B15 |
| CAV_B8 | B8 |
| CAV_B16 | B16 |
| CAV_B9 | B9 |
| X201 | X201 |
| CAV_23 | 23 |
| CAV_24 | 24 |
| E_REF | E |
| F1DA | F1DA 15A |
| F2DA | F2DA 10A |
| F3DA | F3DA 15A |
| F4DA | F4DA 15A |
| F5DA | F5DA 15A |
| F6DA | F6DA 15A |
| F7DA | F7DA 15A |
| F8DA | F8DA 30A |
| F9DA | F9DA 10A |
| F10DA | F10DA 15A |
| F11DA | F11DA 30A |
| F12DA | F12DA 10A |
| X201 | X201 |
| X50D | X50D Fuse Block - Battery |
| X51A | X51A Fuse Block - Instrument Panel |
| K9 | K9 Body Control Module |
| X84 | X84 Data Link Connector |
| P16 | P16 Instrument Cluster |
