X357 Body Harness to Battery Harness
|
|
|

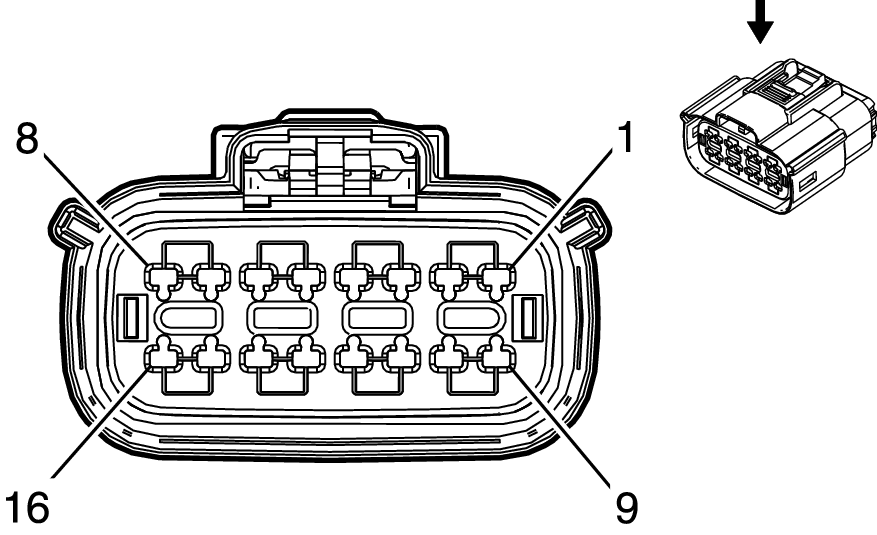

Connector Part Information
- Harness Type: Body
- OEM Connector: 54241630
- Service Connector: 13577550
- Description: 16-Way F 1.5 Series, Sealed (BK)
|

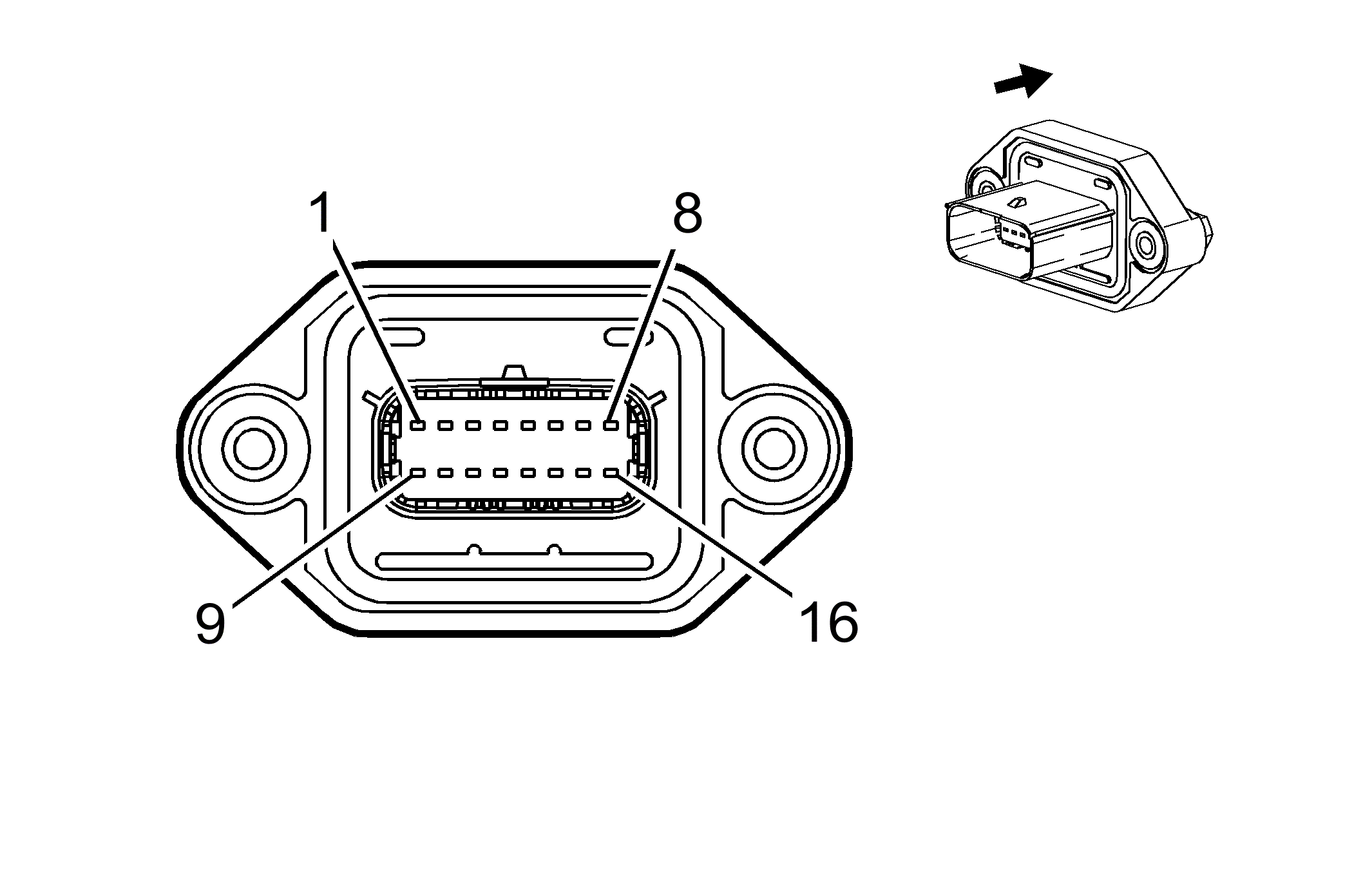

Connector Part Information
- Harness Type: Auxiliary Battery Cable
- OEM Connector: 13830594
- Service Connector: Service by Harness Assembly- See Part Catalog
- Description: 16-Way M 1.5 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13579989 |
J-35616-2A (GY) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Not Required |
J-35616-3 (GY) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
RD/VT |
1640 |
I |
- |
Battery Positive Voltage |
1 |
0.35 |
RD/VT |
1640 |
II |
- |
| 2 |
0.5 |
BK |
2050 |
I |
- |
Ground |
2 |
0.35 |
BK |
150 |
II |
- |
| 3 |
0.5 |
BU/WH |
3977 |
I |
- |
Accessory Wakeup Serial Data 2 |
3 |
0.35 |
D-BU/WH |
3977 |
II |
- |
| 4 |
0.5 |
RD/GY |
402 |
I |
- |
Battery Positive Voltage |
4 |
0.35 |
VT/GY |
402 |
II |
- |
| 5 |
0.5 |
BU |
2500 |
I |
- |
High Speed GMLAN Serial Data (+) (1) |
5 |
0.5 |
D-BU |
2500 |
II |
- |
| 6 |
0.5 |
WH |
2501 |
I |
- |
High Speed GMLAN Serial Data (-) (1) |
6 |
0.5 |
WH |
2501 |
II |
- |
| 7 |
0.5 |
BU |
2500 |
I |
- |
High Speed GMLAN Serial Data (+) (1) |
7 |
0.5 |
D-BU |
2500 |
II |
- |
| 8 |
0.5 |
WH |
2501 |
I |
- |
High Speed GMLAN Serial Data (-) (1) |
8 |
0.5 |
WH |
2501 |
II |
- |
| 9 |
0.5 |
WH |
6432 |
I |
- |
CAN Bus Low Serial Data |
9 |
0.5 |
D-BU/GY |
6432 |
II |
- |
| 10 |
0.5 |
BU/GN |
6433 |
I |
- |
CAN Bus High Serial Data |
10 |
0.5 |
WH |
6433 |
II |
- |
| 11 - 12 |
- |
- |
- |
- |
- |
Not Occupied |
11 - 12 |
- |
- |
- |
- |
- |
| 13 |
0.5 |
BU/GY |
5139 |
I |
- |
High Voltage Fault Signal |
13 |
0.35 |
D-BU/GY |
5139 |
II |
- |
| 14 |
0.5 |
BU/BN |
3787 |
I |
- |
High Voltage Energy Management Communication Control |
14 |
0.35 |
D-BU/BN |
3787 |
II |
- |
| 15 - 16 |
- |
- |
- |
- |
- |
Not Occupied |
15 - 16 |
- |
- |
- |
- |
- |
