Heater Core Outlet Tube Replacement

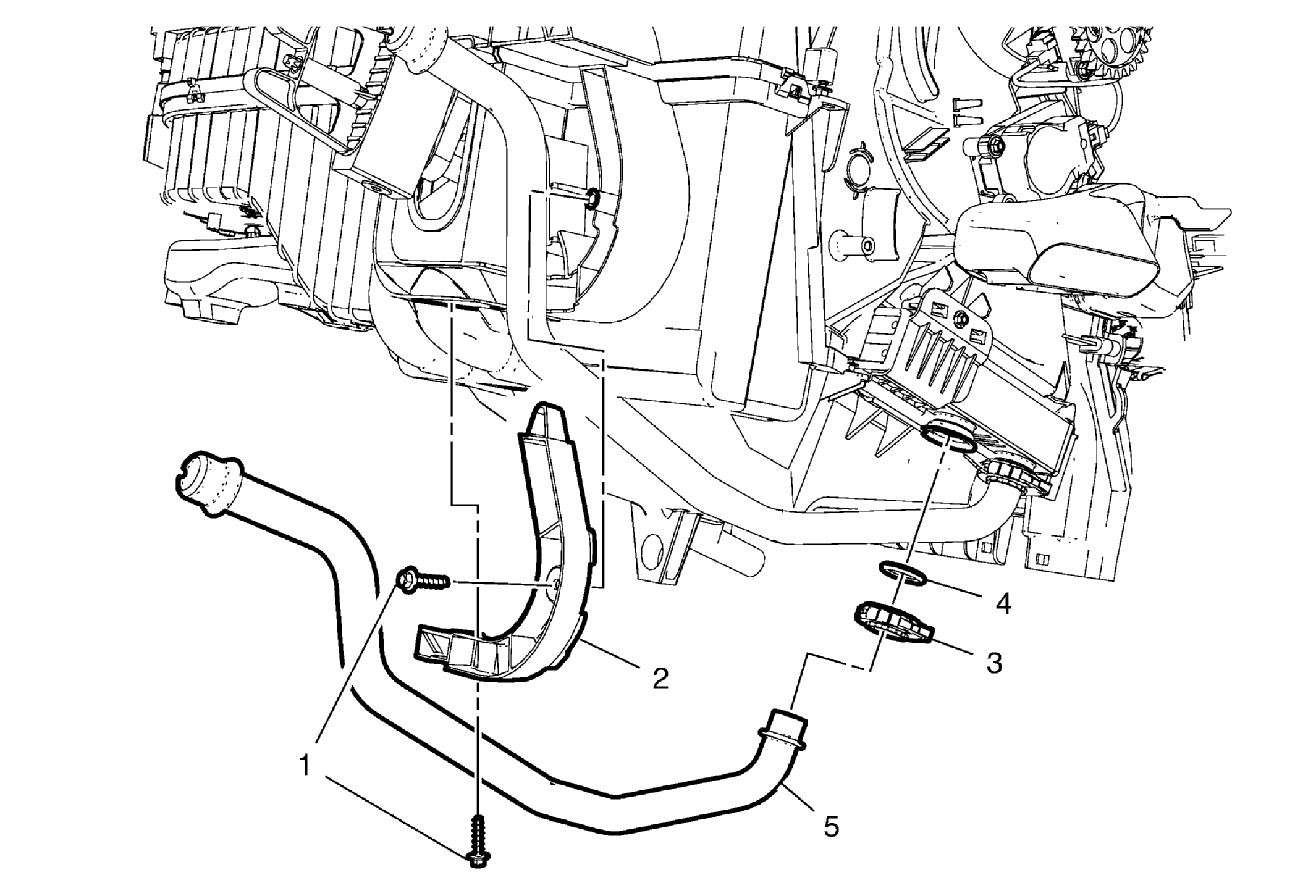

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the heater and air conditioning evaporator case. Refer to Heater and Air Conditioning Evaporator Case Replacement . |
|
| 1 | Heater Core Outlet Tube Bracket Bolt (Qty: 2)
CAUTION:
Refer to Fastener Caution Tighten 2.5 N.m (22 lb in) |
| 2 | Heater Core Tube Bracket |
| 3 | Heater Core Outlet Tube Clamp |
| 4 | Heater Core Outlet Tube Sealing Ring Procedure DISCARD core tube sealing ring and use NEW only. |
| 5 | Heater Core Outlet Tube |
