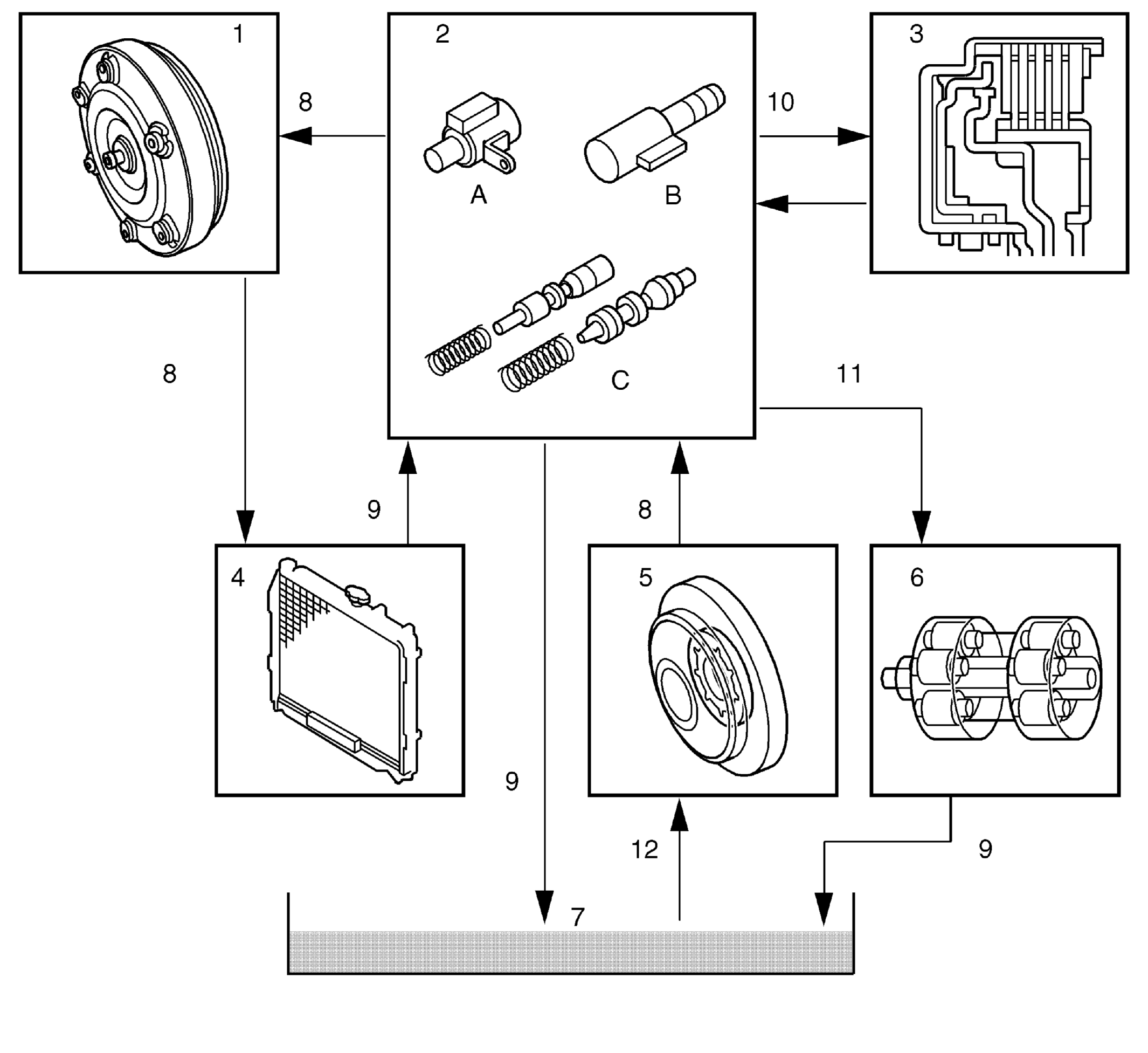

Hydraulic Components
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 1 |
Torque converter |
| 2 |
Valve housing |
| 2a |
Solenoid |
| 2b |
Linear solenoid |
| 2c |
Control valve |
| 3 |
Clutch, brake |
| 4 |
Oil cooler |
| 5 |
Oil pump |
| 6 |
Planetary gear |
| 7 |
Oil pressure |
| 8 |
Gearbox oil, inlet |
| 9 |
Gearbox oil, return |
| 10 |
Operating pressure |
| 11 |
Lubrication |
| 12 |
Oil flow to pump |
