X50A Fuse Block - Underhood X2
WARNING: This page is about a different car, the 2015 Chevrolet Trax. However, it is still accessible from the selected car via links, so may be relevant.

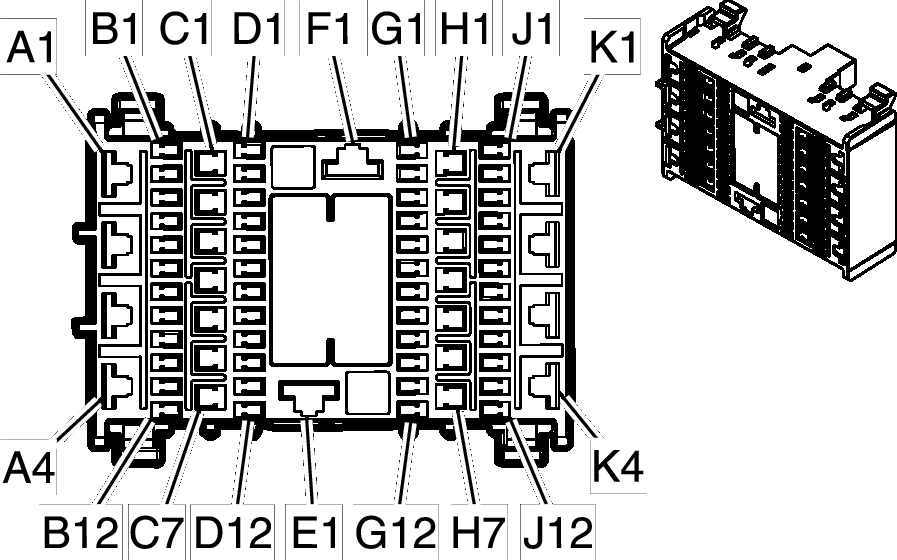

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575718 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| II | 13575735 | J-35616-2A (GY) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| III | 13575754 | J-35616-4A (PU) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| IV | 13575756 | J-35616-4A (PU) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| V | 13582223 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VI | 13582225 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VII | 13582226 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VIII | 13582242 | J-35616-2A (GY) | J-38125-553 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A3 | 2 | BN/VT | 293 | Rear Defog Element Control | VI | (LUJ/LUV/LDE/2H0)+(JM4/JL9)+(JL4/JL6) |
| B1 | 0.35 | BN/VT | 193 | Rear Defog Relay Control | II | N08+(UTT/UTK) |
| B2 | 0.5 | BN/WH | 419 | Check Engine Indicator Control | II | - |
| B3 | 0.5 | GN/GY | 465 | Fuel Pump Primary Relay Control | II | - |
| B10 | 0.5 | BN/YE | 2267 | Mirror Heating Element Control | II | (LUD/LVL)+(JM4/JL9)+(JL4/JL6)+F46 |
| B11 | 0.5 | BN/YE | 2267 | Mirror Heating Element Control | II | (LUJ/LUV/LDE/2H0)+(JM4/JL9)+(JL4/JL6)-F46 |
| C1 | 2.5 | WH | 92 | Windshield Wiper Motor High Speed Control | III | - |
| C3 | 1 | RD/WH | 2740 | Battery Positive Voltage | IV | - |
| C5 | 3 | BK | 50 | Ground | III | - |
| C6 | 1.5 | RD/GN | 3140 | Battery Positive Voltage | VIII | - |
| C7 | 1.5 | RD/YE | 3740 | Battery Positive Voltage | VIII | - |
| D2 | 0.35 | WH/VT | 860 | Front Windshield Wiper Switch High Signal | II | - |
| D3 | 0.35 | GY | 91 | Windshield Wiper Motor Relay Coil Control | II | - |
| D4 | 0.5 | GY | 3288 | Left Headlamp Low Beam Relay Control | II | AY0/AYF |
| D6 | 0.35 | YE | 5420 | Rear Wiper Motor Relay Coil Control | II | - |
| D7 | 0.5 | GN | 3289 | Right Headlamp Low Beam Relay Control | II | AYC-UH5 |
| D8 | 0.5 | WH/BN | 544 | DRL Relay Control | II | - |
| D9 | 0.5 | BK | 50 | Ground | II | - |
| D11 | 0.5 | VT/YE | 5985 | Accessory Wakeup Serial Data | II | AYC-UH5 |
| F1 | 2.5 | RD/GN | 242 | Battery Positive Voltage | I | - |
| G2 | 0.35 | GN/WH | 2270 | Rear Window Washer Relay Control | II | AYC-UH5 |
| G3 | 0.5 | BK | 50 | Ground | II | - |
| G5 | 0.5 | GN/VT | 1315 | Right Front Turn Signal Lamp Control | II | HT |
| G6 | 0.5 | BU/WH | 1314 | Left Front Turn Signal Lamp Control | II | HT |
| G7 | 0.35 | BN/WH | 1317 | Fog Lamp Relay Control | II | - |
| G8 | 0.5 | WH/BU | 6311 | Cruise/ETC/TCC Brake Signal | II | (LUJ/LUV/LDE/2H0)+(JM4/JL9)+(JL4/JL6) |
| G10 | 0.5 0.35 |
BN/WH BN/WH |
28 28 |
Horn Relay Control | II | (LUD/LVL)+(JM4/JL9)+(JL4/JL6) LHD+UQA |
| G11 | 0.35 | BN/VT | 1969 | Headlamp High Beam Relay Control | II | N08-UTT-UTK |
| H1 | 1 | BK | 50 | Ground | IV | -UTT-UTK-N8 |
| H2 | 2.5 | YE/BN | 95 | Windshield Wiper Motor Low Speed Control | III | - |
| H3 | 1 | BU | 393 | Rear Window Wiper Motor Control | IV | - |
| H4 | 1 | RD/BU | 3940 | Battery Positive Voltage | IV | - |
| H5 | 1 | BK | 50 | Ground | IV | - |
| H7 | 1.5 | GY | 120 | Fuel Pump Control | IV | - |
| J1 | 0.5 | RD/GN | 2440 | Battery Positive Voltage | II | T4A-T3N |
| J5 | 0.5 | GY/BN | 309 | Right Park Lamp Control | II | FHA |
| J6 | 0.5 | VT/GY | 709 | Left Park Lamp Control | II | - |
| J8 | 0.5 | GN/VT | 5199 | Run/Crank Relay Coil Control | II | (LUJ/LUV/LDE/2H0)+(JM4/JL9)+(JL4/JL6) |
| J9 | 0.5 | YE | 312 | Right Headlamp Low Beam Control | II | (LUJ/LUV/LDE/2H0/LFH) |
| J10 | 0.5 | YE | 712 | Left Headlamp Low Beam Control | II | - |
| J12 | 0.5 0.5 |
VT/GY VT/GN |
1839 839 |
Run/Crank Ignition 1 Voltage | II | - - |
| K1 | 4 | RD/GN | 6140 | Battery Positive Voltage | VII | - |
| K4 | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | V | - |
