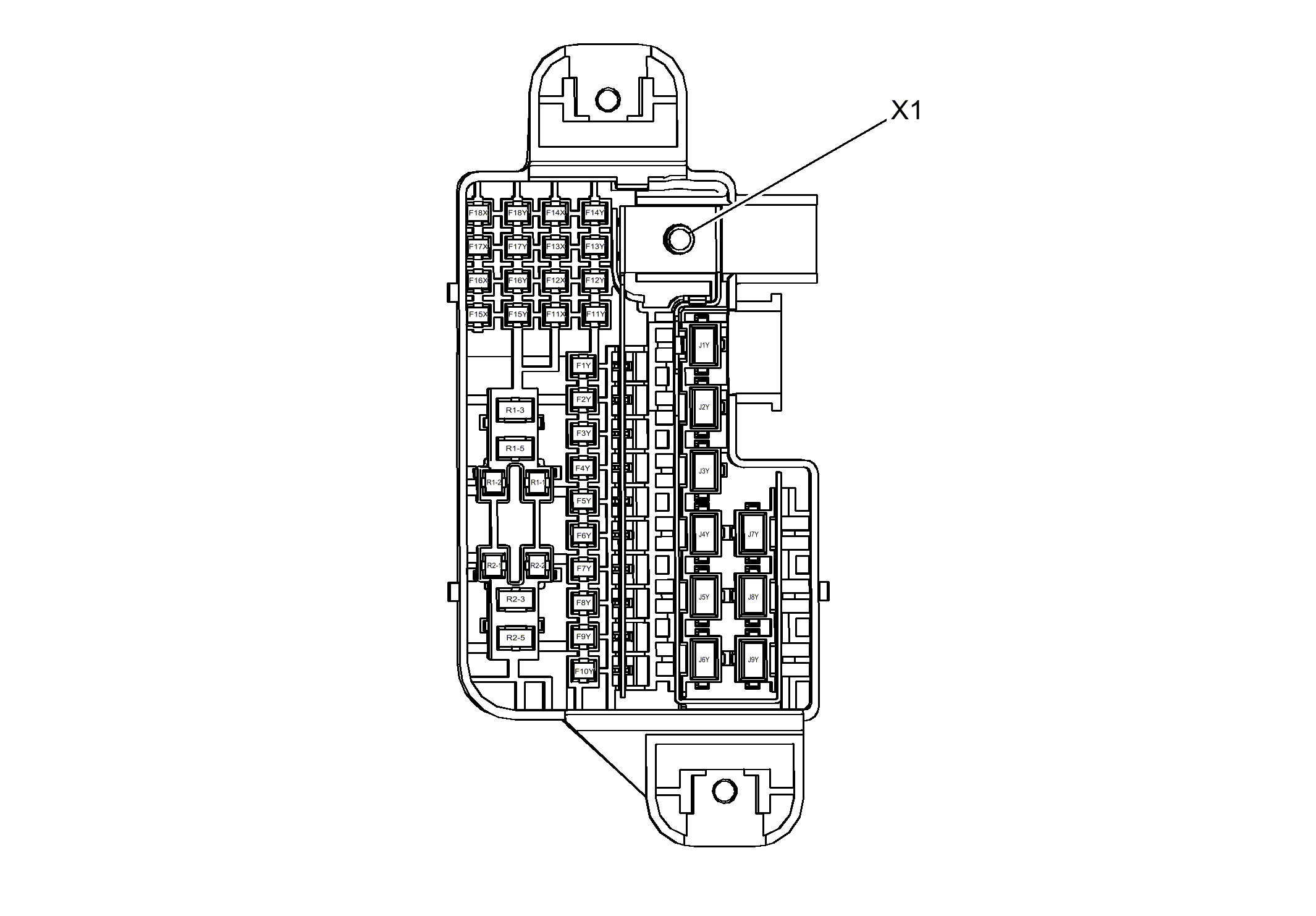

X53A Fuse Block - Rear Body Wire Entry
WARNING: This page is about a different car, the 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: Not Available
- Service Connector: Not Available
- Description: Not Available
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
| I |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| F1Y |
0.5 |
RD/GY |
2140 |
Battery Positive Voltage |
I |
AG9 |
| F2Y |
0.5 |
RD/YE |
2340 |
Battery Positive Voltage |
I |
AG5+AR9 |
| F3Y |
1 |
RD/BU |
1842 |
Battery Positive Voltage |
I |
NKC |
| F4Y |
- |
- |
- |
Not Used |
- |
- |
| F5Y |
0.5 |
RD/BN |
2940 |
Battery Positive Voltage |
I |
F46 |
| F6Y |
0.35 |
RD/YE |
1802 |
Battery Positive Voltage |
I |
AL0 |
| F7Y |
- |
- |
- |
Not Used |
- |
- |
| F8Y |
- |
- |
- |
Not Used |
- |
- |
| F9Y |
- |
- |
- |
Not Used |
- |
- |
| F10Y |
0.5 |
RD/WH |
6440 |
Battery Positive Voltage |
- |
UFT |
| F11X |
- |
- |
- |
Not Used |
- |
- |
| F11Y |
- |
- |
- |
Not Used |
- |
- |
| F12X |
- |
- |
- |
Not Used |
- |
- |
| F12Y |
- |
- |
- |
Not Used |
- |
- |
| F13X |
2.5 |
VT/BN |
2141 |
Run Ignition 3 Voltage |
I |
- |
| F13Y |
0.35 |
VT/BN |
241 |
Run Ignition 3 Voltage |
I |
UVD |
| F14X |
- |
- |
- |
Not Used |
- |
- |
| F14Y |
- |
- |
- |
Not Used |
- |
- |
| F15X |
- |
- |
- |
Not Used |
- |
- |
| F15Y |
- |
- |
- |
Not Used |
- |
- |
| F16X |
- |
- |
- |
Not Used |
- |
- |
| F16Y |
- |
- |
- |
Not Used |
- |
- |
| F17X |
2.5 |
VT/BK |
2139 |
Run/Crank Ignition 1 Voltage |
I |
- |
| F17Y |
0.5 |
VT/GY |
539 |
Run/Crank Ignition 1 Voltage |
I |
DD8/UVC |
| F18X |
- |
- |
- |
Not Used |
- |
- |
| F18Y |
- |
- |
- |
Not Used |
- |
- |
| J1Y |
1.5 |
RD/WH |
2040 |
Battery Positive Voltage |
I |
AG9 |
| J2Y |
1.5 |
RD/BN |
2240 |
Battery Positive Voltage |
I |
AQ5 |
| J3Y |
- |
- |
- |
Not Used |
- |
- |
| J4Y |
1.5 |
RD/GN |
502 |
Battery Positive Voltage |
I |
KI6 |
| J5Y |
2.5 |
RD/WH |
3440 |
Battery Positive Voltage |
I |
- |
| J6Y |
- |
- |
- |
Not Used |
- |
- |
| J7Y |
- |
- |
- |
Not Used |
- |
- |
| J8Y |
- |
- |
- |
Not Used |
- |
- |
| J9Y |
- |
- |
- |
Not Used |
- |
- |
| R1_1 |
0.5 |
GN/VT |
5199 |
Run/Crank Relay Coil Control |
I |
- |
| R1_2 |
0.5 |
BK |
1250 |
Ground |
I |
- |
| R1_3 |
2.5 |
RD/WH |
3440 |
Battery Positive Voltage |
I |
- |
| R1_5 |
2.5 |
VT/BK |
2139 |
Run/Crank Ignition 1 Voltage |
I |
- |
| R2_1 |
0.5 |
BN/VT |
5486 |
Run Relay Coil Control |
I |
- |
| R2_2 |
0.5 |
BK |
1250 |
Ground |
I |
- |
| R2_3 |
2.5 |
RD/WH |
3440 |
Battery Positive Voltage |
I |
- |
| R2_5 |
2.5 |
VT/BN |
2141 |
Run Ignition 3 Voltage |
I |
- |
